2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S 2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 11/2019 42 Abb. 2.2 - 2 Warnschilder am Bestückautomaten - T eil 2 (Beispiel SIPLACE X4 S mit Eingr eifschutz) S …
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.2 Warnschilder
41
2.2.1 Warnschilder am Bestückautomaten (Standardbeschilderung)

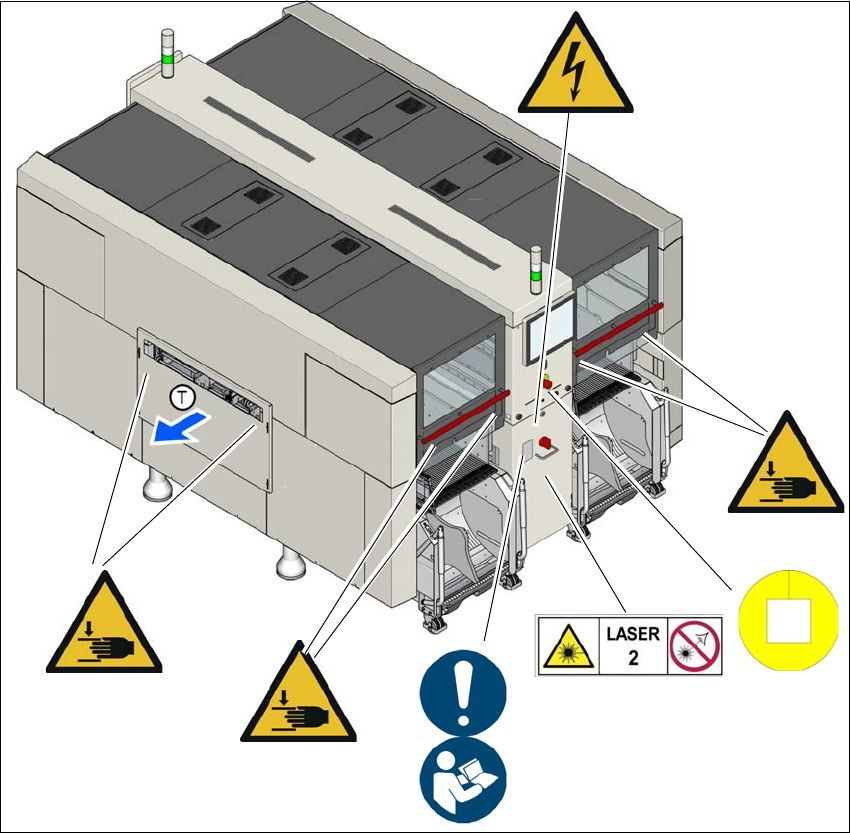

Abb. 2.2 - 1 Warnschilder am Bestückautomaten - Teil 1 (Beispiel SIPLACE X4 S) Standardbeschilderung
Pos. M 002, Artikel-Nr. 03155798-01
Pos. W 024, Artikel-Nr. 03155346-01
Pos. W 210, Artikel-Nr. 03009350-01
Pos. W 012, Artikel-Nr. 03155378-01
Pos. W Laser Klasse 2, Artikel-Nr. 03155298-01
(T) Leiterplatten-Transportrichtung
W 210
M 002
W 024
W Laser Klasse 2
W 024
W 024
W 012
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 11/2019
42

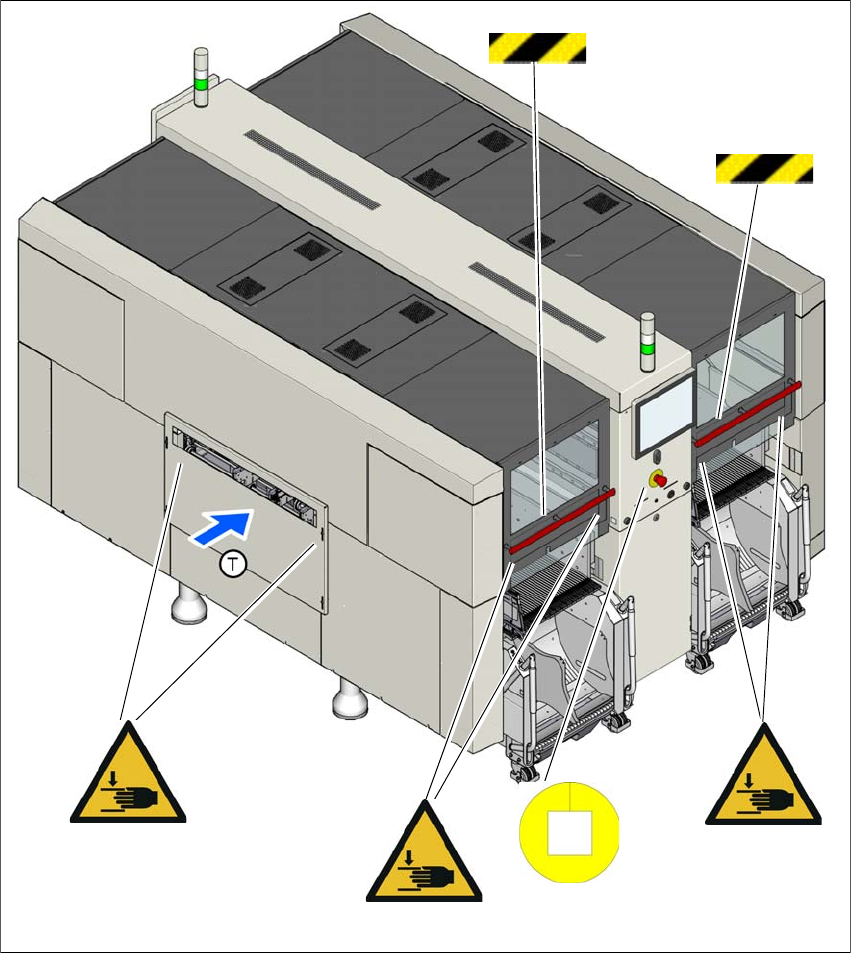

Abb. 2.2 - 2 Warnschilder am Bestückautomaten - Teil 2 (Beispiel SIPLACE X4 S mit Eingreifschutz) Standardbe-
schilderung
Pos. W 024, Artikel-Nr. 03155346-01
Pos. W 210, Artikel-Nr. 03009350-01
(1) Warnstreifen, unten an den vier Schutzhauben
(T) Leiterplatten-Transportrichtung
W 210
1
1
W 024
W 024
W 024
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.2 Warnschilder
43
2.2.2 Warnschilder im Bestückautomaten (Standardbeschilderung)
Abb. 2.2 - 3 Warnschilder im Bestückautomaten (Beispiel SIPLACE X4i S) Standardbeschilderung
Pos. W 024, Artikel-Nr. 03155346-01
Pos. W 006, Artikel-Nr. 03155812-01
(1) Warnstreifen
(T) Transportrichtung
Die Warnaufkleber sind auf der Innenseite der Metallverkleidung angebracht.
1
1
W 024
W 024
W 024
W 024
W 006
W 006
