2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S 2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 11/2019 54 2.2.8 W arnschilder an der Stromversorgung 2 Pos. W 220 in Abb. 2.2 - 9 , S eite 54 , Artikel-Nr .031 …
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.2 Warnschilder
53
2.2.7.1 Warnschild W 205 an der Gurtabfallrutsche
2
Abb. 2.2 - 8 Warnschild W 205 an der Gurtabfallrutsche
Pos. W 205, Artikel-Nr. 03009344-01
2.2.7.2 Warnschild W 205
Warnschilder an Gurtschneidgerät und Gurtabfallrutsche.
2
Pos. W 205 in den Abb. 2.2 - 7, Seite 52 und 2.2 - 8, Seite 53, Artikel-Nr. 03009344-01 (Anzahl
pro Bestückautomat: 8)
W 205
2
2
2
2
2
2
2
2
SCHNEIDGEFAHR!
Auch bei ausgeschaltetem Bestückautomaten besteht Schneid-
gefahr
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 11/2019
54
2.2.8 Warnschilder an der Stromversorgung
2
Pos. W 220 in Abb. 2.2 - 9, Seite 54, Artikel-Nr.03114591-01 (Anzahl pro Bestückautomat: 4).
Abb. 2.2 - 9 Warnschild W 220 an der Stromversorgung
– W 220 an der Kondensatorbatterie PCS417
– W 220 an den Stromversorgungen AC/DC Wandler (160 V DC /300 V DC).
– W 220 an der Abdeckung der Sicherheitsabschaltung (CSB)
2
2
NETZSPANNUNG!
Hauptschalter ausschalten, Netzstecker ziehen und 5 Minuten
abwarten, bis sich die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.2 Warnschilder
55
2.2.9 Warnschilder am SIPLACE SpeedStar C&P20 P
2

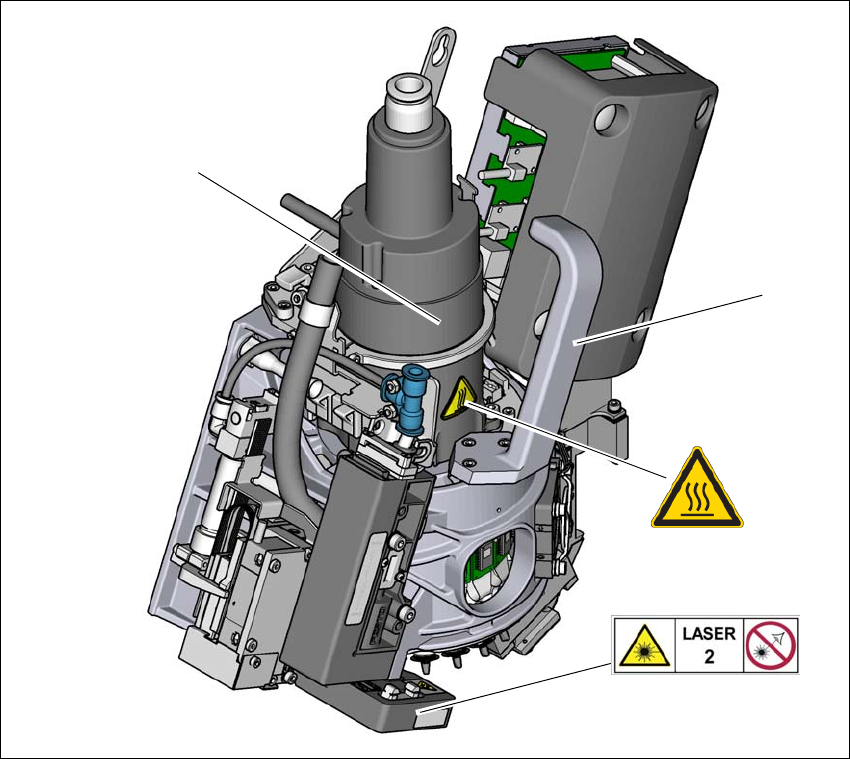

Abb. 2.2 - 10 Warnschilder am SIPLACE SpeedStar C&P20 P
(1) Temperatur-Hinweisschild, Art.-Nr. 03031926-01
(2) Gehäuse des Sternmotors
(3) Griff
Pos. W Laser Klasse 2, Artikel-Nr. 03155298-01
(1)
(2)
(3)
W Laser Klasse 2
