2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 11/2019
62
2.2.15 Warnschild am Leiterplattentransport
2

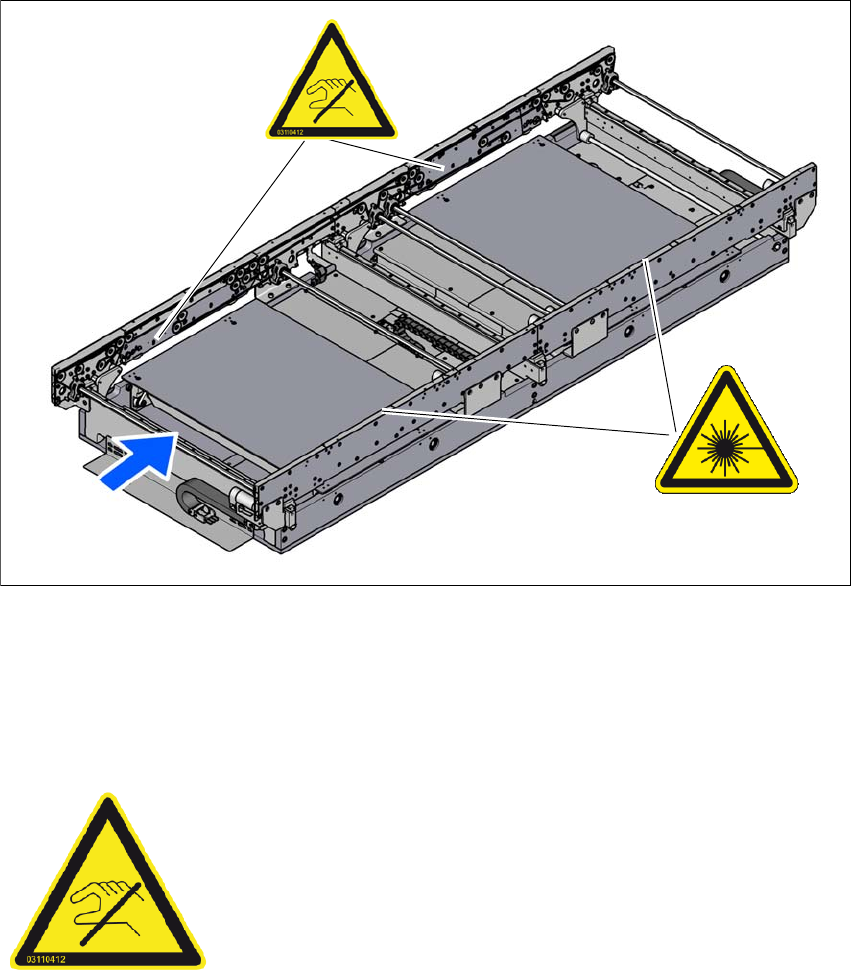

Abb. 2.2 - 15 Warnschilder am LP-Transport (Beispiel Einfachtransport)
(1) Warnschild "Empfindliche Transportwangen"
Pos. W 004, an der Laserlichtschranke
2.2.15.1 Warnschild "Empfindliche Transportwangen" am Klemmblech
2
Artikel-Nr. 03110412-01 (Anzahl: Einfachtransport 2, Doppeltransport 4)
W 004
(1)
Empfindliche Transportwangen!
Die Transportwangen sind sehr empfindlich und dürfen keines-
falls ohne Lösen der Bremsen verschoben werden.
Es können irreparable Schäden an den Transportwangen die
Folge sein.
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.2 Warnschilder
63
2.2.15.2 Warnschild W 004
2
Pos. W 004 in Abb. 2.2 - 15, Seite 62, Artikel-Nr. 03223713-01
(Anzahl: Einfachtransport 2, Doppeltransport 4)
2
LASERSTRAHLUNG
Risikoklasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.3 Klassifizierung der optischen Systeme Ab Softwareversion 713.0 Ausgabe 11/2019
64
2.3 Klassifizierung der optischen Systeme
2.3.1 Klassifizierung der Gesamtmaschine
2
2.3.1.1 Laserklassifizierung
Folgende Baugruppen sind der Risikoklasse 2 zugeordnet:
2
Folgende Baugruppen sind der Laserklasse 3B zugeordnet:
2
Der betriebsbereite Bestückautomat ist der Risikoklasse 2 zugeordnet.
Die Risikoklassen werden nach IEC 60825-1:2014 ermittelt.
Baugruppe Daten
BE-Sensor am SpeedStar Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 635 nm
BE-Sensor am SIPLACE Multistar CPP Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 635 nm
Laserlichtschranken am LP-Transport Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 650 nm
1D Leiterplatten-Barcodeleser
(Datalogic DS1500)
Maximale optische Ausgangsleistung: --
Wellenlänge: 658
Baugruppe Daten
3D-Koplanaritäts-Lasermodul Maximale optische Ausgangsleistung: 60 mW
Wellenlänge: 670 nm
Siehe dazu Abschnitt 6.8
3D-Koplanaritäts-Laser-
modul, Seite 332.
