2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S 2.5 Sicherheitshinweise zum Betrieb Ab Softwareversion 713.0 Ausgabe 11/2019 70 2.5.6 Sicherheit shinweise zur V erwendung der Pipettenwechsler Beachten Sie folgen…
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.5 Sicherheitshinweise zum Betrieb
69
(3) Verbleiben der Bauelemente im Gurt, wenn Bauelemente beziehungsweise Gurte nicht der
Spezifikation entsprechen und dadurch eine hohe Abholfehlerrate verursachen.
Bitte beachten Sie die folgenden Hinweise, um das Risiko bei der Bestückung von Kondensatoren
auf Metallpulver-Basis zu minimieren.
(1) Bei manuellem Weitertakten des Gurtes sind die in der Gurttasche verbleibenden Bauele-
mente durch den Bediener zu entfernen.
(2) Bei Deckfolienrissen sind beispielsweise die im Gurt verbleibenden Bauelemente durch den
Bediener zu entfernen.
Damit Tantalkondensatoren bei Abholfehlern nicht zum Brand des Gurtmaterials beim Gurtschnitt
führen, wurde die Bedienoberfläche um die Option "Bei Abholfehler sofort anhalten" erweitert.
Dazu muss in SIPLACE Pro diese Option aktiviert sein. Am Bestückautomaten wird das nicht ab-
geholte Bauelement einmal weitergetaktet und liegt dann im Gurt zur Entnahme bereit. Die Spur
ist deaktiviert, und der Bediener wird mit einer Fehlermeldung darauf hingewiesen, das Tantal-
Bauelement aus dem Gurt zu nehmen.
2
2.5.4 Hinweis zur EGB-Sicherheit
Verwenden Sie ausschließlich Pipetten, die als leitfähig gekennzeichnet sind. Nur so erfüllen Sie
die Voraussetzungen für die EGB-Sicherheit der Bestückautomaten.
2.5.5 Sicherheitshinweise zum korrekten Einsetzen der Abwurfbehälter
Beachten Sie folgende Hinweise, um eine Kollisionsgefahr zwischen Bestückkopf und BE- bzw.
Pipettenabwurfbehälter zu vermeiden:
Achten Sie darauf, dass der Abwurfbehälter korrekt in seiner Halterung sitzt.
Kontrollieren Sie, dass der Abwurfbehälter nicht über die Halterung hinausragt.
2
HINWEIS
Manuelle Entnahme nicht abgeholter Tantalkondensatoren
Die manuelle Entnahme nicht abgeholter Tantalkondensatoren durch den Bediener ist
Abschnitt 3.8.1.2
, Seite 152 beschrieben.
HINWEIS
Für jeden Abwurfbehälter kann ein Sensor (siehe Abschnitt 6.8
, Seite 332) nachgerüstet
werden, der die korrekte Position des Abwurfbehälters signalisiert.
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.5 Sicherheitshinweise zum Betrieb Ab Softwareversion 713.0 Ausgabe 11/2019
70
2.5.6 Sicherheitshinweise zur Verwendung der Pipettenwechsler
Beachten Sie folgende Hinweise, um eine Kollisionsgefahr zwischen Bestückkopf und dem Pipet-
tenwechsler zu vermeiden.
2
2
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit
den Pipettenmagazinen des jeweiligen Bestückkopfes.
WARNUNG
Kopfcrashgefahr bei hinausragendem Hebel!
Ein über das Magazin hinausragender Hebel kann zum Bestückkopfcrash führen.
Achten Sie darauf, dass die Hebel nicht über die Magazine hinausstehen.
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.5 Sicherheitshinweise zum Betrieb
71
2.5.7 Hohe Temperaturen an den X-Zuführmodulen bei Dauerbetrieb
2

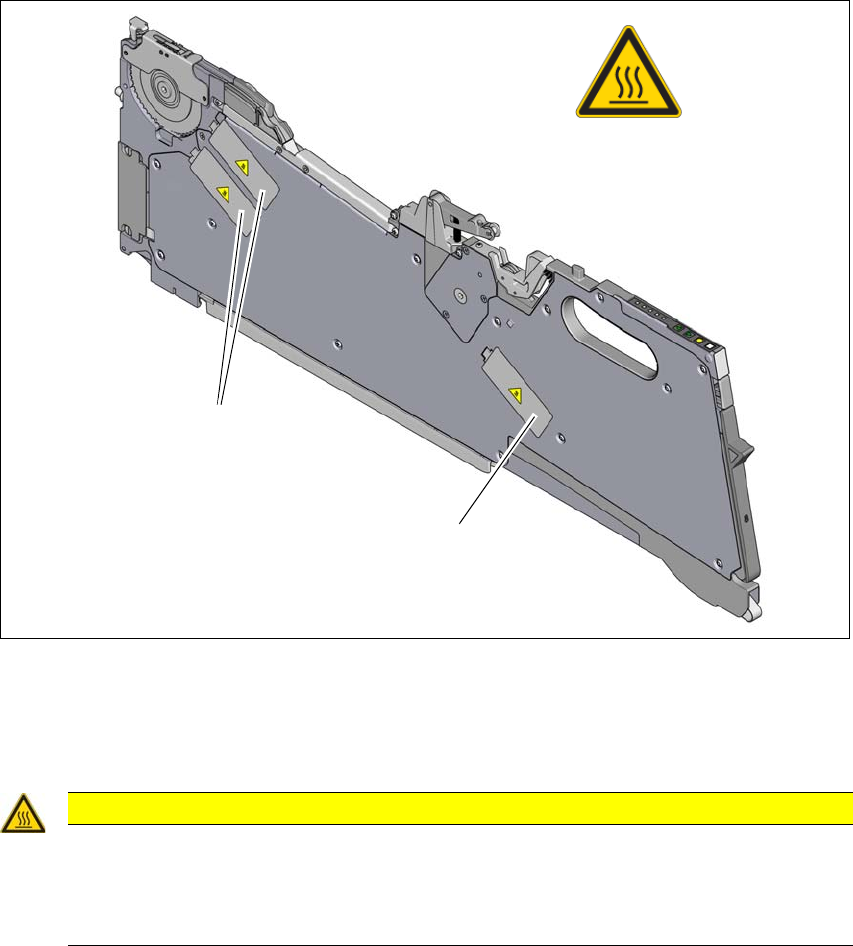

Abb. 2.5 - 2 Hohe Temperaturen an den X-Zuführmodulen bei Dauerbetrieb
(1) Temperatur-Hinweisschild, Art.-Nr. 03031926-01
(2) Schrittmotor
2
VORSICHT
Vebrennungsgefahr durch hohe Temperaturen!
Die Schrittmotore können bei Dauerbetrieb und einer Umgebungstemperatur größer
22°C hohe Oberflächentemperaturen annehmen.
Vorsicht beim Berühren der Motoren.
(1)
(2)
(2)
