2.5.9 Sicherheitshinweise für die BE-Kameras des TwinStar bei einem Bestück-
kopfwechsel
2
2.5.10 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
2
2
2
2
2
WARNUNG
Kollisionsgefahr!
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar kollidiert der SpeedStar
mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kameras vom Typ 33, 55 x 45, und Typ 25, 16
x 16 des TwinStar.
WARNUNG
Betrieb nur mit BE-Wagen!
Der Bestückautomat darf nur betrieben werden, wenn an allen Stellplätzen BE-Wagen
vorhanden und angedockt sind.
Belegen Sie freie Stellplätze mit Dummy-Zuführmodulen, wie dies in Abschnitt
2.6.5
, Seite 88 beschrieben ist.
WARNUNG
Quetschgefahr!
Beim An- und Abdocken des BE-Wagens besteht Quetschgefahr.
Docken Sie den BE-Wagen immer nur alleine an oder ab.
VORSICHT
Bruchgefahr der Griffe!
Beim Transport des BE-Wagens besteht Bruchgefahr der Griffe.
Heben Sie den BE-Wagen beim Transport nicht an den Griffen an.
VORSICHT
Verletzungsgefahr für Gliedmaßen!
Beim An- und Abdocken besteht Verletzungsgefahr für die Gliedmaßen.
Achten Sie beim An- und Abdocken darauf, dass sich keine Gliedmaßen im Verfahr-
bereich des BE-Wagens befinden.
VORSICHT
Verletzungsgefahr durch unkontrolliertes Rollen des BE-Wagen!
Bei geneigten Flächen oder Rampen ist darauf zu achten, dass der BE-Wagen nicht
unkontroliert ins Rollen kommt.
Sichern Sie den BE-Wagen so, dass er nicht ins Rollen kommen kann.
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.5 Sicherheitshinweise zum Betrieb Ab Softwareversion 713.0 Ausgabe 11/2019
74
2.5.11 Sicherheitshinweise zum Leeren des Gurtabfallbehälters
Der Gurtabfallbehälter muss zum Leeren aus dem BE-Wagen herausgezogen werden. Dabei be-
steht die Gefahr, dass man den Daumen einklemmt. Um dies zu vermeiden, beachten Sie bitte
die Sicherheitshinweise in Abschnitt 5.8.2
, Seite 260.
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.6 Sicherheitseinrichtungen
75
2.6 Sicherheitseinrichtungen
2.6.1 Schutzhauben
Der Verfahrbereich der Portale ist mit vier beweglichen Schutzhauben abgedeckt. Die Schutzhau-
ben und Abdeckungen dienen als trennende Schutzeinrichtung und verhindern einen Zugriff in
den Innenraum des Bestückautomaten.
2
2

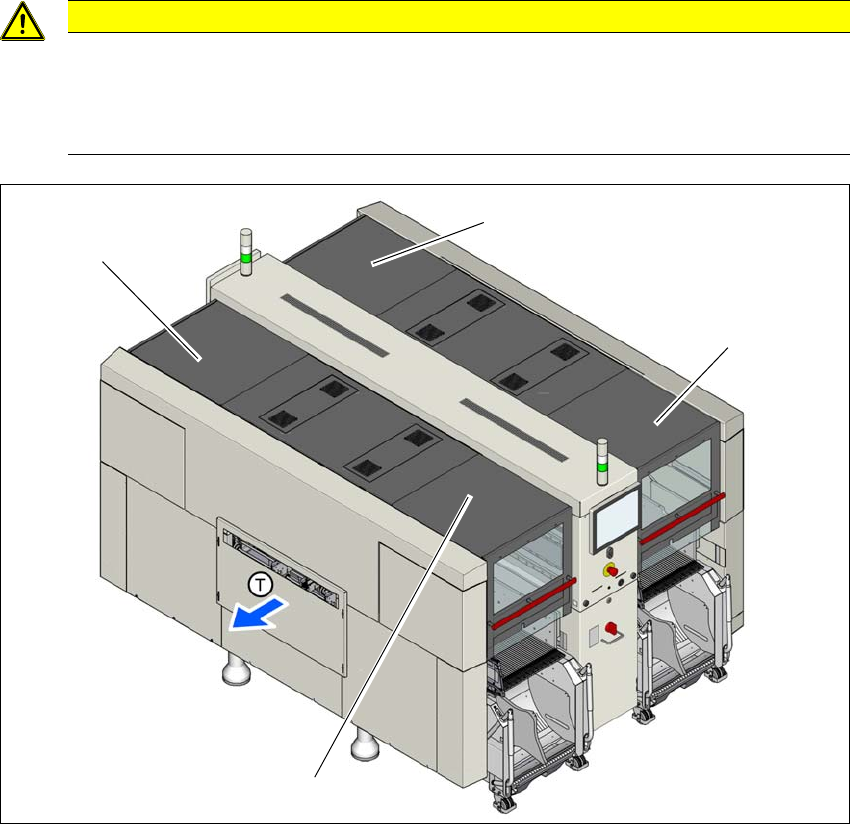

Abb. 2.6 - 1 Schutzhauben (Beispiel SIPLACE X2 S / X3 S / X4 S)
(1) Schutzhaube Stellplatz 1
(2) Schutzhaube Stellplatz 2
(3) Schutzhaube Stellplatz 3
(4) Schutzhaube Stellplatz 4
VORSICHT
Beschädigungsgefahr!
Die Schutzhauben und Abdeckungen können bei zu hoher Belastung beschädigt
werden.
Betreten oder besteigen Sie nicht die Schutzhauben und Abdeckungen.
