2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S 2.6 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 11/2019 78 2 2 Abb. 2.6 - 4 Eingreifschutz - innen und auß en (1) Eingreifschutz - Ansicht von Außen …
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.6 Sicherheitseinrichtungen
77
2.6.2 Eingreifschutz am Leiterplattentransport
Der Eingreifschutz am Leiterplattentransport verhindert das Eingreifen in den laufenden Be-
stückautomaten, falls dort keine Ein-Ausgabebandverlängerung montiert ist.
Ist am Eingabeband und/oder dem Ausgabeband keine Ein-Ausgabebandverlängerung montiert,
muss der Eingreifschutz an dieser Stelle montiert sein. Das bedeutet, dass am Eingabeband des
ersten Bestückautomaten einer Linie und am Ausgabeband des letzten Bestückautomaten einer
Linie der Eingreifschutz montiert sein muss. Wird ein SIPLACE Bestückautomat der X-Serie S au-
ßerhalb einer Linie und ohne Ein-Ausgabebandverlängerung betrieben, muss der Eingreifschutz
am Eingabeband und Ausgabeband dieses Bestückautomaten montiert sein.
2

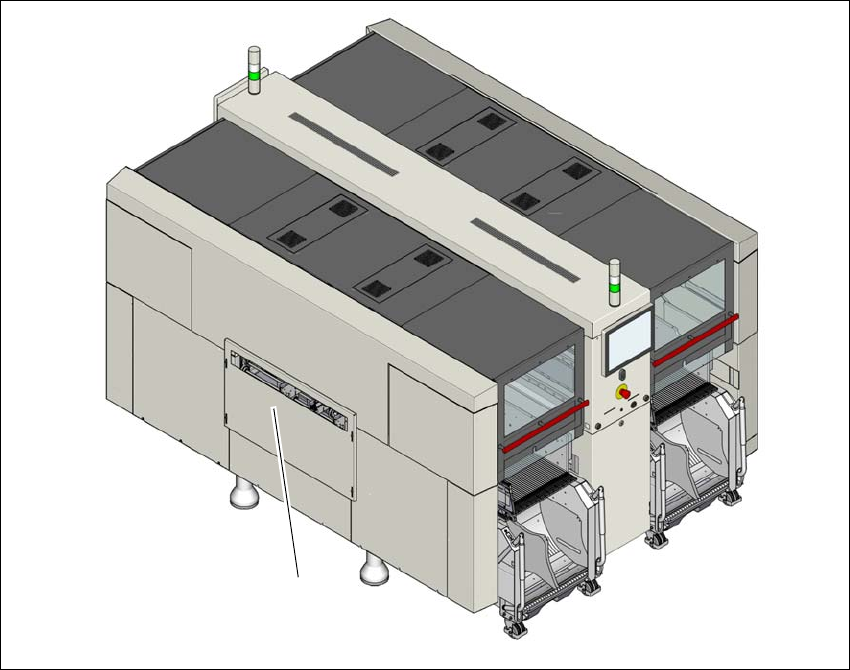

Abb. 2.6 - 3 Eingreifschutz am Bestückautomat SIPLACE X4 S
(1) Eingreifschutz
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.6 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 11/2019
78
2
2

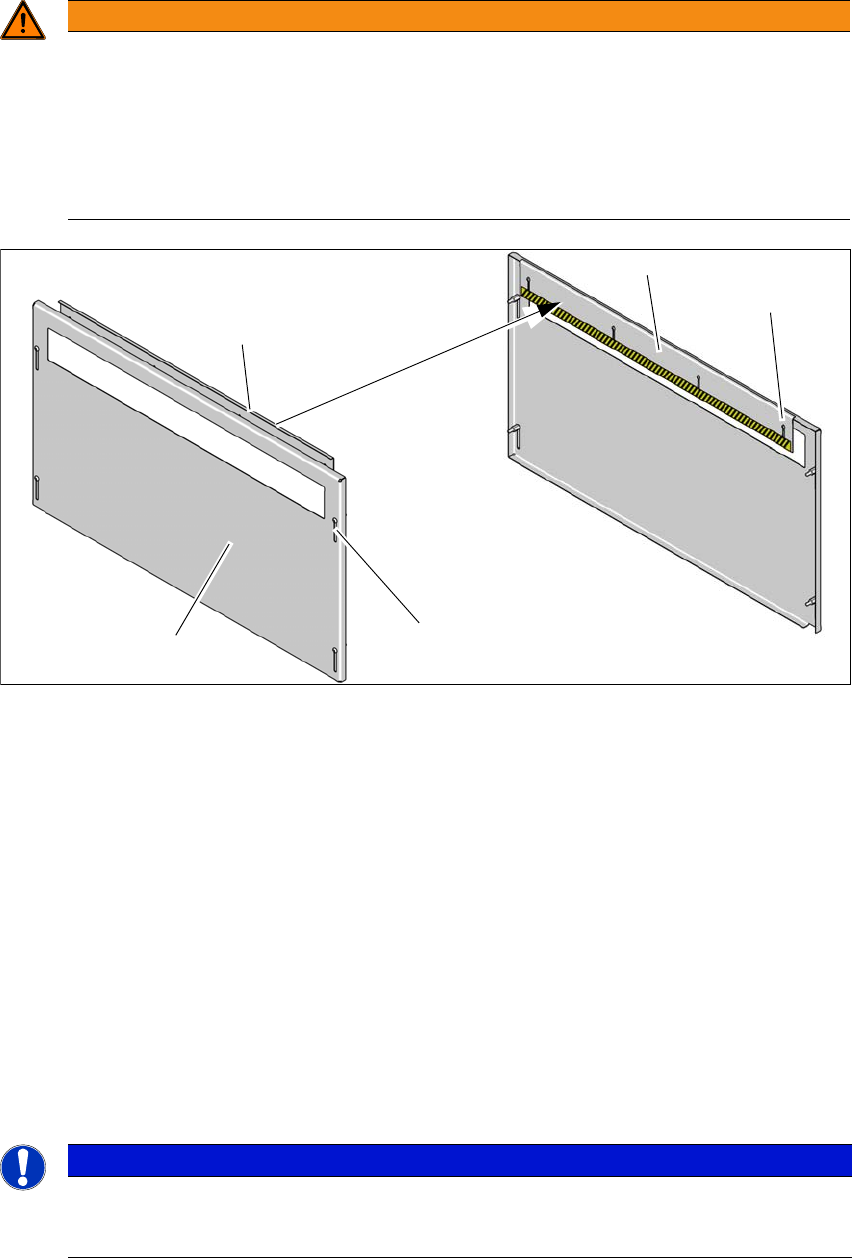

Abb. 2.6 - 4 Eingreifschutz - innen und außen
(1) Eingreifschutz - Ansicht von Außen
(2) Eingreifschutz - Ansicht von Innen
(3) Langlöcher am Eingreifschutz zur Höheneinstellung - außen
(4) Langlöcher am Eingreifschutz zur Höheneinstellung - innen
Montieren Sie den Eingreifschutz (1) am Eingabeband und am Ausgabeband.
Stellen Sie mit Hilfe der Langlöcher (3) die Höhe am äußeren Blech so ein, dass je nach Pro-
dukt, ein Eingreifen in den Leiterplattentransport von unten nicht möglich ist.
Stellen Sie mit Hilfe der Langlöcher (4) die Höhe am inneren Blech so ein, dass je nach Pro-
dukt, ein Eingreifen in den Leiterplattentransport von oben nicht möglich ist.
Die Höhe muss so eingestellt werden, dass die Leiterplatte mit den Bauelementen sicher
durchtransportiert werden können.
2
WARNUNG
Quetschgefahr!
Bei nicht vorhandenem Eingreifschutz kann ein Eingreifen in den Leiterplattentransport
zu Verletzungen an Armen und Händen führen.
Betreiben Sie einen SIPLACE X-Serie S Bestückautomaten ohne Ein-Ausgabe-
bandverlängerung nur mit montiertem Eingreifschutz am Ein- und Ausgabeband.
Der Betreiber muss sicherstellen, dass der Eingreifschutz montiert ist.
HINWEIS
2
Beachten Sie dabei die maximale Höhe der Leiterplatte mit dem höchsten Bauele-
ment.
(1)
(2)
(2)
(3)
(4)
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.6 Sicherheitseinrichtungen
79
2.6.3 Schalter und Taster am Bestückautomaten
2.6.3.1 Lage von Schaltern und Tastern am Bestückautomaten
2
Abb. 2.6 - 5 Lage von Schaltern und Tastern - LP-Ausgabeseite (Beispiel SIPLACE X2 S / X3 S / X4 S)
(1) Starttaster (weiß)
(2) Stopptaster (schwarz)
(3) NOT-HALT-Taster
(4) Hauptschalter
(5) Taster zum An- und Abdocken des BE-Wagens am jeweiligen Stellplatz
(T) LP-Transportrichtung
(3)
(1)
(4)
(2)
(5)
(5)
