Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit Ab Softwareversion 713.0 Ausgabe 11/2019 2.6 Sicherheitseinrichtungen 87 2.6.4.2 NOT -HAL T aktivieren Die SIPLACE X-Serie S kann im Problemfall durch Drü cken des…
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.6 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 11/2019
86
2

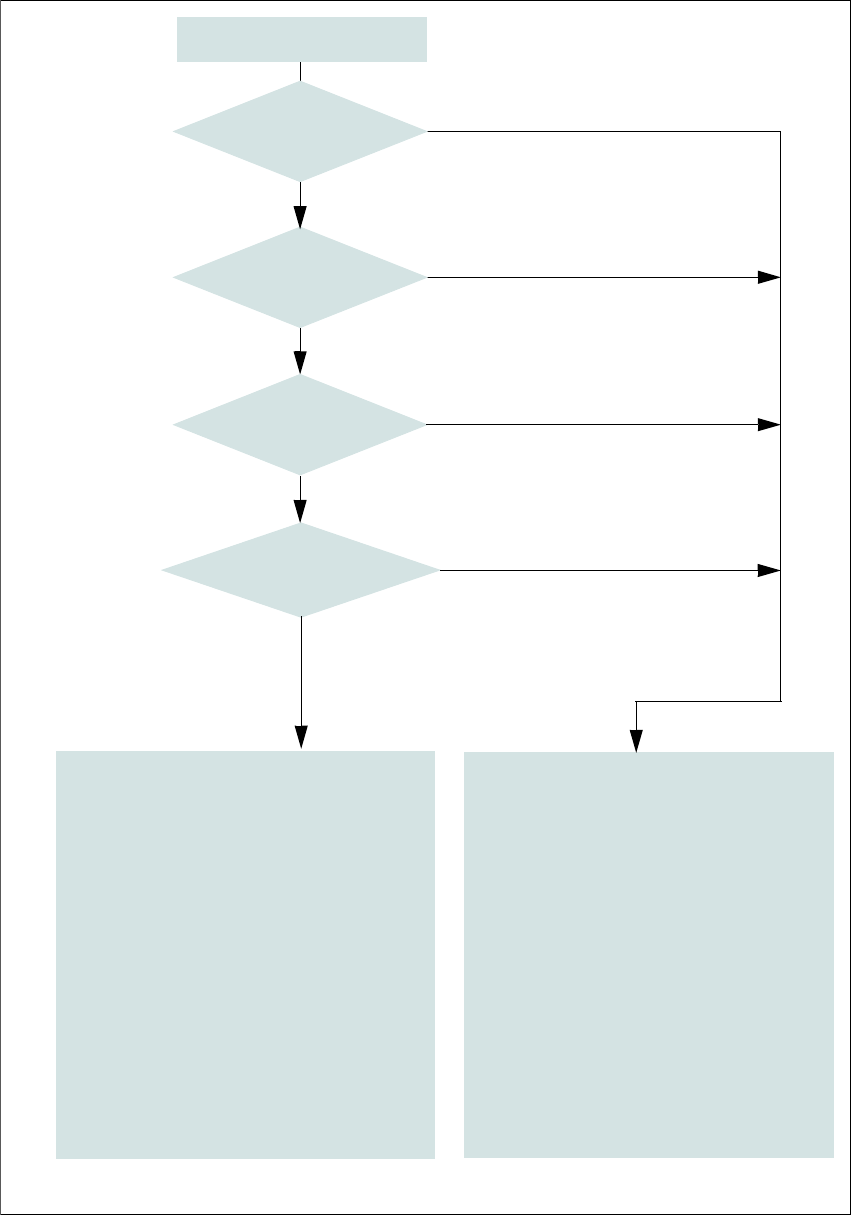

Abb. 2.6 - 9 Übersicht über die Sicherheitsabschaltung
Starttaster gedrückt.
Nein
Nein
Ja
Nein
Nein
Ja
Ja
2
Aktiv
Sicherheitsabschaltung Aus
Spannung
Y-Achse 0 V
X-Achse 0 V
Stern-Achse 0 V
DP-Achse 42V-
Z-Achse (C&P, TH) 42 V-
Z-Achse (CPP) 0 V-
Aktiv
LP-Transport Nein
Hubtisch Nein
LP-Klemmung Nein
Breitenverstellung Nein
Leergurtschneideinrichtung Nein
BE-Wageneinzug Ja
Ja
Druckluft
min. 0,5 MPa
(5,0 bar)?
NOT-HALT-Taster
gedrückt?
- Schutzhaube und/oder
Serviceklappe geöffnet?
NOT-HALT-Schleife
zum BE-Wagen unter-
brochen?
2
Aktiv
Sicherheitsabschaltung Ein
Spannung
Y-Achse 300 V-
X-Achse 300 V-
Stern-Achse 160 V-
DP-Achse 42 V-
Z-Achse (C&P, TH) 42 V-
Z-Achse (CPP) 160 V-
Aktiv
LP-Transport Ja
Hubtisch Ja
LP-Klemmung Ja
Breitenverstellung Ja
Leergurtschneideinrichtung Ja
BE-Wageneinzug Ja
Betriebsanleitung SIPLACE X-Serie S 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 11/2019 2.6 Sicherheitseinrichtungen
87
2.6.4.2 NOT-HALT aktivieren
Die SIPLACE X-Serie S kann im Problemfall durch Drücken des NOT-HALT-Tasters gestoppt wer-
den.
Ein NOT-HALT kann ausgelöst werden durch:
– Betätigen eines NOT-HALT-Tasters am Bestückautomaten
In diesen Fällen wird die Sicherheitsabschaltungen ausgelöst und die Leistungsschütze innerhalb
von 100 ms bzw. 500 ms abgeschaltet (STOPP-Kategorie 1, gesteuertes Stillsetzen mit Unterbre-
chung der Energiezufuhr bei Stillstand).
2.6.4.3 NOT-HALT zurücksetzen
Um einen NOT-HALT zurückzusetzen, müssen Sie die NOT-HALT-Taster entriegeln.
Ermitteln Sie die Ursache für das Auslösen des NOT-HALT-Tasters.
Beseitigen Sie das Problem.
Entriegeln Sie die den jeweiligen NOT-HALT-Taster.
2.6.4.4 Rückstellen der Verriegelung
Schließen Sie eine geöffnete Schutzhaube.
2.6.4.5 Auslösen der Verriegelung
Öffnen einer Schutzhaube.
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie S
2.6 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 11/2019
88
2.6.5 Eingreifschutz an den Stellplätzen mit Dummy-Feeder
2
Abb. 2.6 - 10 Eingreifschutz an den Stellplätzen des BE-Wagens
2
(1) Dummy Feeder SIPLACE X, Artikel-Nr. 00141226-xx
WARNUNG
Betriebs
Betriebssicherheit durch Belegung jedes zweiten Stellplatzes!
Die Betriebssicherheit bei BE-Wagen der SIPLACE X-Serie S ist dann gewährleistet,
wenn zumindest jeder zweite freie Stellplatz mit einem Zuführmodul oder einem Eingreif-
schutz (Dummy-Feeder) belegt ist.
Setzen Sie an jedem zweiten freien Stellplatz einen Eingreifschutz (Dummy Feeder)
ein.
Sichern Sie auch bei Rüstung einer Halterung für Flächenmagazine jeden zweiten
freien Stellplatz mit einem Eingreifschutz.
