6-13 保养及维修 6.7. 更改保险丝 ' 校准 用治 具承受过电流时， 校准用治具的电源保险丝会熔断。 保险丝熔断的话， 请 参考下列内容更换保险丝。 1. 关闭校准用治具的电源开关后， 从校准用治具拆下电源线。 2. 把校准用治具置于平坦之处并且让电源开关朝上。
6-12
User's Guide For SME Feeder Calibration Jig

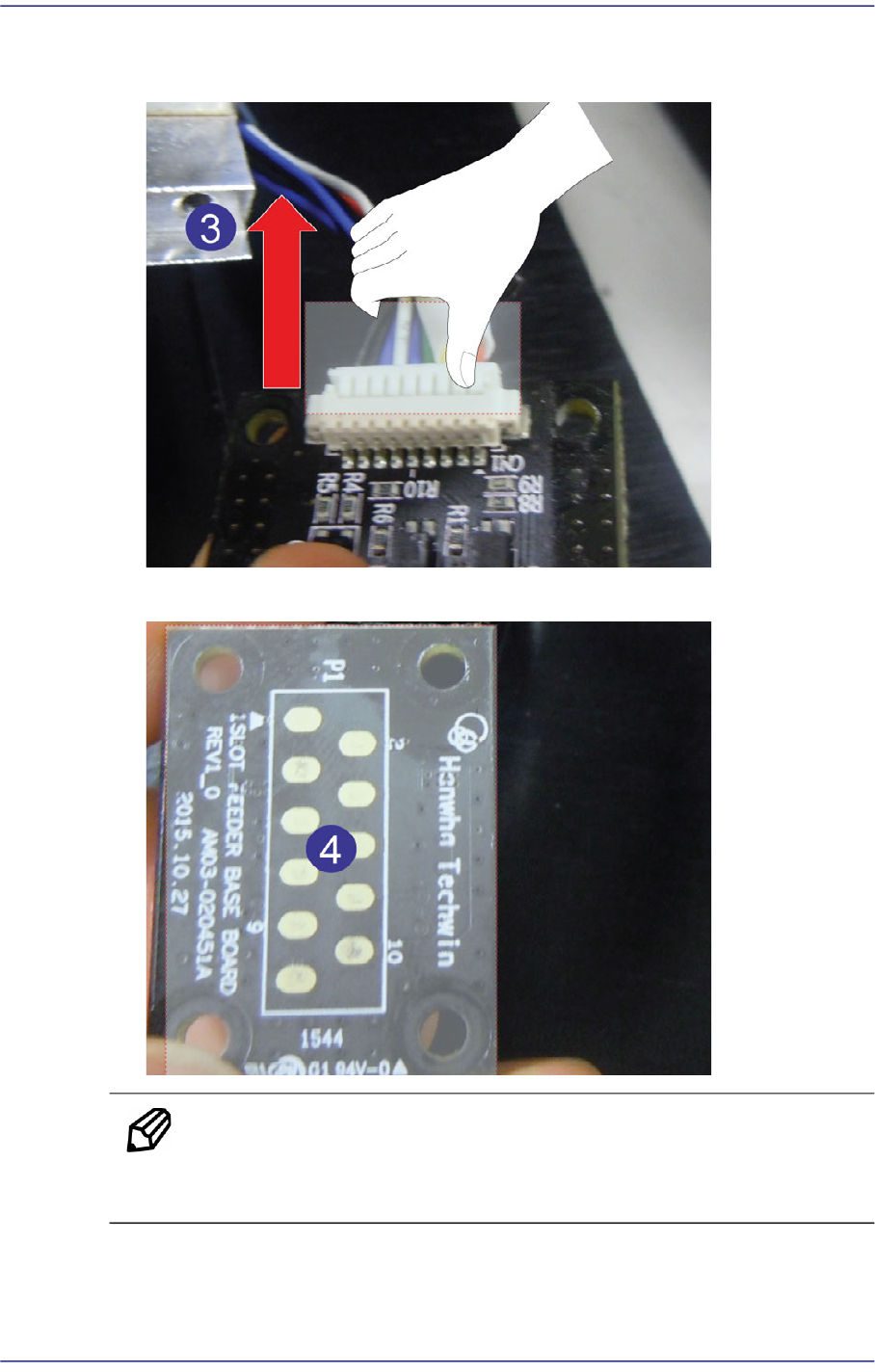

3. 让电缆连接器与供料器底座板分离。拆下电缆时为了避免连接器破损，请用手
抓住整个电缆后拆下。
4. 把供料器底座板换成新产品后，按照拆卸过程的相反顺序进行组装。
便 笺 供料器底座板品名：FEEDER BASE BOARD 1 SLOT
供料器底座板品号：AM03-020451A
6-13
保养及维修
6.7. 更改保险丝
'校准用治具承受过电流时，校准用治具的电源保险丝会熔断。保险丝熔断的话，请
参考下列内容更换保险丝。

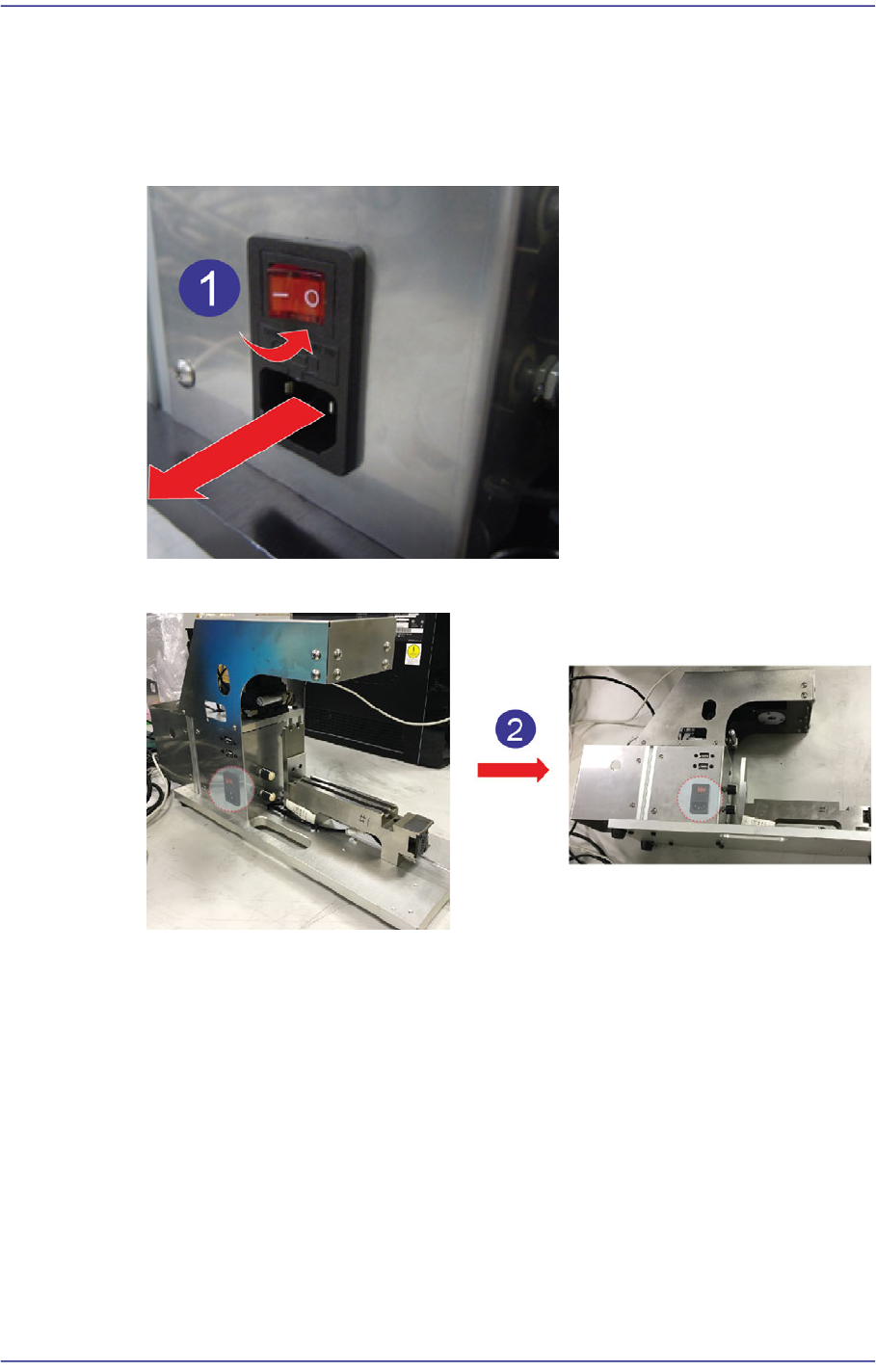

1. 关闭校准用治具的电源开关后，从校准用治具拆下电源线。
2. 把校准用治具置于平坦之处并且让电源开关朝上。
6-14
User's Guide For SME Feeder Calibration Jig

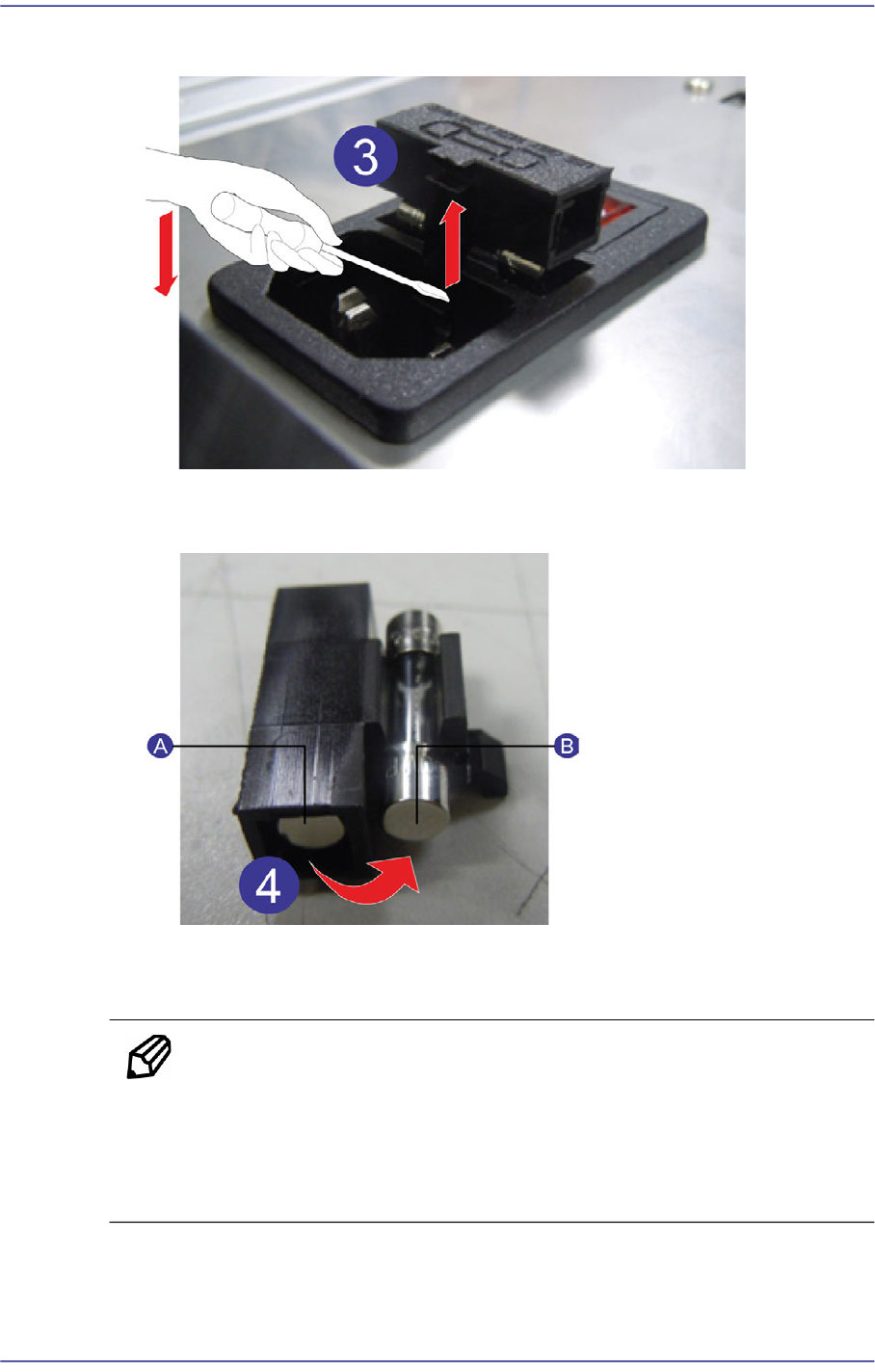

3. 把(-)起子插入保险丝支架槽后往上举起，然后拆下保险丝支架。
4. 拆下的保险丝支架上有使用过的保险丝与备用保险丝。拿掉使用过的保险丝后
以备用保险丝替换。
A:
备用保险丝
B:
使用过的保险丝
便 笺 基本提供一个备用保险丝。需要另行购买保险丝时，请参考下列
品名和品号。
保险丝品名：CARTRIDGE FUSE
保险丝品号：EP10-003567
