7-8 User's Guide For SME Feed er Calibration Jig Pocket 的 位置按横向 (X 方向 ) 脱 离指标线时 安装虚拟带后， 到 检 查前， 未按照指 定次数 f eed ing 时 8mm 2P 进料器 进行 feeding30 次 , 8mm 4P 进料器进行 feeding15 次后 , 确认 pocket 位 置。 X 偏心 针出现调 节错误时 X 偏心 销调整 主体弯…
7-7
TroubleShooting
空压进料器
无法进行
feeding
无法连接空压时 将空压连接到矫正夹具
进料器气缸发生故障时 更换进料器气缸
链轮齿的磨损严重时 更换链轮齿
空压进料器
带盖无法打
开
无法连接空压时 将空压连接到矫正夹具
进料器气缸发生故障时 更换进料器气缸
链轮齿的磨损严重时 更换链轮齿
8mm虚拟
带识别不良
Fiducial照明微弱时 将fiducial照明亮度调亮
观察识别范围指定错误时 在<Jig Setup>菜单中调节观察
识别范围
相机焦点不对 调整矫正夹具的Z轴stage测微
计，对准焦点。
Threshold小或大时 调整Threshold值
8mm虚拟
带pocket
大小不良
Resolution输入错误时 安装Master Feeder，按照桅杆
hole的大小调节Resolution。
Pocket的实际大小不同时 手动输入pocket大小
安装了其他reel，而非提供的8mm
虚拟带时
将其他reel更换为虚拟带
Pocket的
位置按纵向
(Y方向 )脱
离指标线时
安装虚拟带后，到检查前，未按照指
定次数feeding时
8mm 2P进料器进行feeding30
次, 8mm 4P进料器进行
feeding15次后, 确认pocket位
置。
链轮齿的Y位置不正确时 矫正链轮齿的Y位置
夹杂异物时 清除feeder bass和Master
Feeder、对象Feeder、tape
guide等的异物后，重新进行供
应程度检查。
Master Feeder的原点设置不正确时 重新执行Master Feeder的原点
设置
问题现象 推测原因 对应措施
7-8
User's Guide For SME Feeder Calibration Jig
Pocket的
位置按横向
(X方向 )脱
离指标线时
安装虚拟带后，到检查前，未按照指
定次数feeding时
8mm 2P进料器进行feeding30
次, 8mm 4P进料器进行
feeding15次后, 确认pocket位
置。
X偏心针出现调节错误时 X偏心销调整
主体弯曲时 X偏心销调整
夹杂异物时 清除feeder bass和Master
Feeder、对象Feeder、tape
guide等的异物后，重新进行供
应程度检查。
问题现象 推测原因 对应措施
7-9
TroubleShooting
7.2. 使用接地线

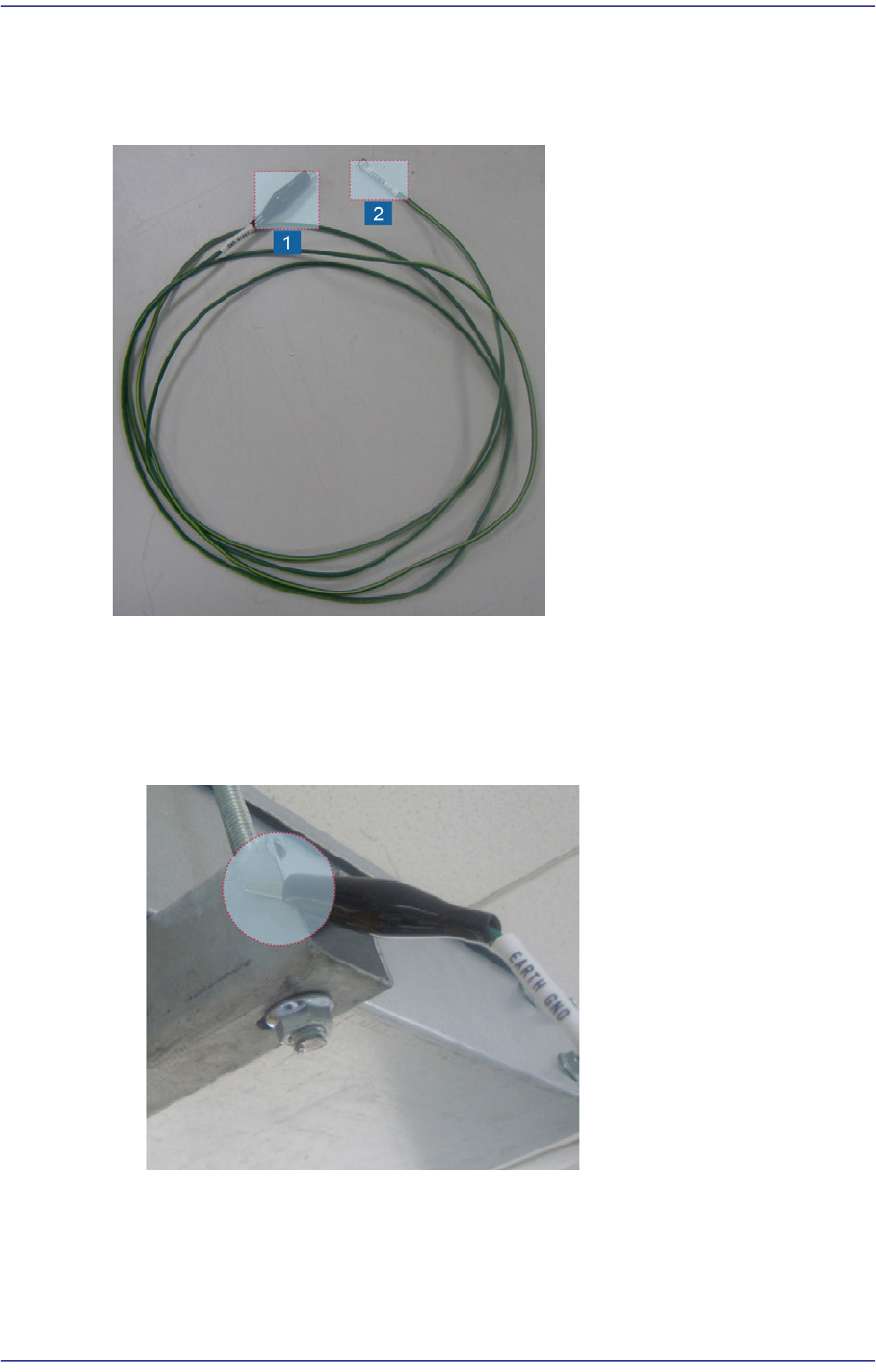

使用校准用治具时为了稳定电压而需要接地。请备妥当初购买校准用治具时提供的
接地线。
1:
夹子
2:
接地环
对校准用治具和接地对象进行接地的方法如下。
1. 把夹子连接到需要进行接地的对象。
