SME_Calibration_Jig_User_Guide(Chi_Ver2.3 - 第28页

2-4 User's Guide For SME Feed er Calibration Jig 注 意 将连接在电脑上的 US B 电缆连接到上方的 US B 端口之后, 矫正 夹具和电脑之间才可以进行通信。 请将 电缆连 接至上方的 USB 端口。 下方 的 USB 端口是 Barcode Reader 用 USB 端口。 注 意 请在矫正夹具的主电源开关打开 ( On) 的状态下, 将 连接在电脑 上的 CA N 通信用…

100%1 / 122
2-3
Prepare

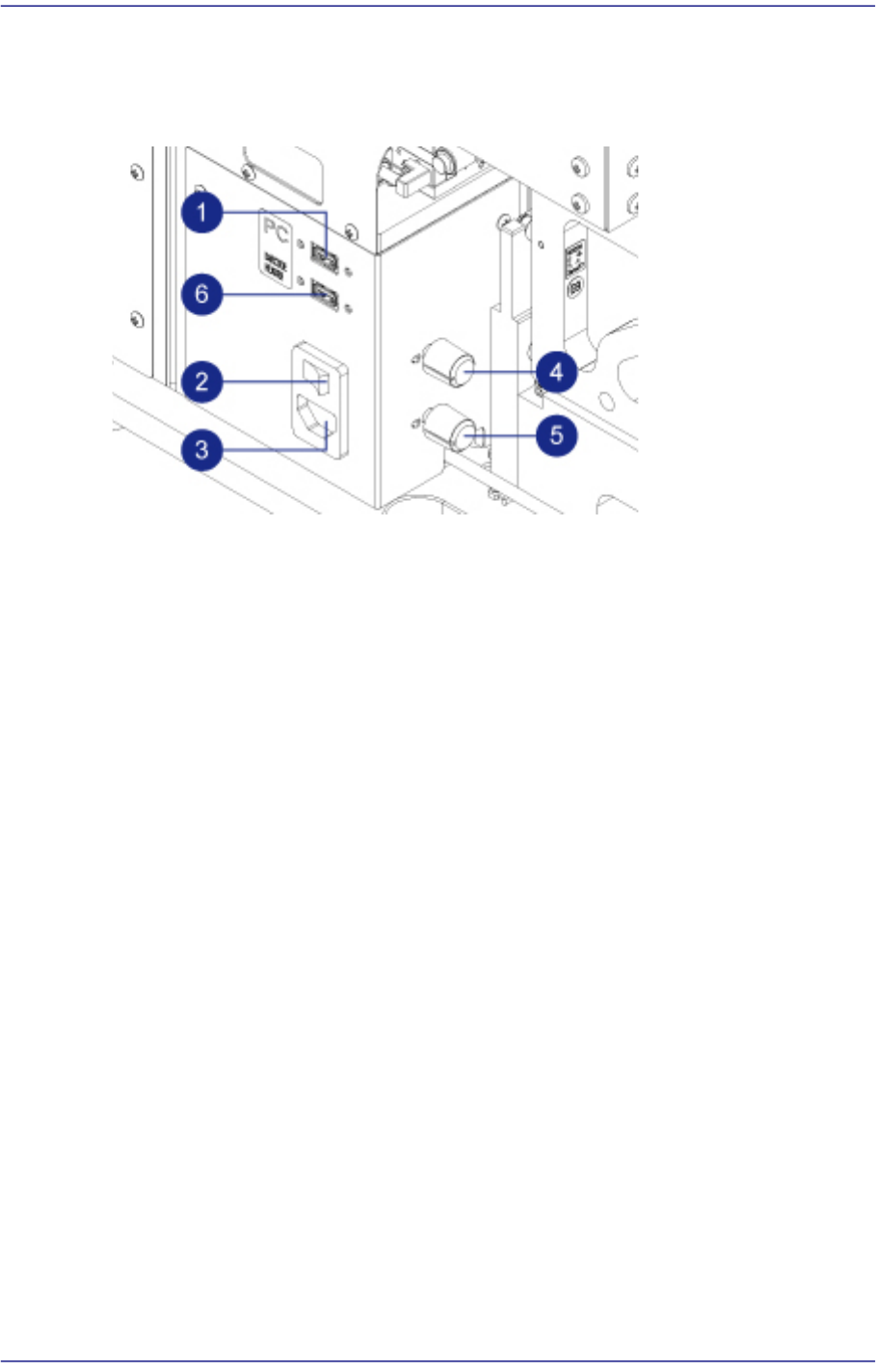

2.1.2. 电源及照明
电源及照明部上设有供应电源的连接器、调整照明亮度的调整钮(dial)用于校准用
治具与电脑之间的通信的USB端口。
1: CAN
通信用
USB
端口
2:
主电源开关
3:
主电源连接器
4: Coaxial
照明调整钮
(dial)
5: Fiducial
照明调整钮
(dial)
6: Barcode Reader
USB
端口
CAN通信用USB端口
把电脑与校准用治具之间加以连接的USB线所用的通信端口。
主电源开关
该开关能够打开或关闭校准用治具的电源。
主电源连接器
用于连接电源线的电源连接器。
Coaxial照明调整部
该调整钮(dial)用来调整同轴照明的亮度。
Fiducial照明调整部
该调整钮(dial)用来调整基准照明的亮度。
Barcode ReaderUSB端口
Barcode Reader与校准用治具之间加以连接的USB线所用的通端口。
2-4
User's Guide For SME Feeder Calibration Jig

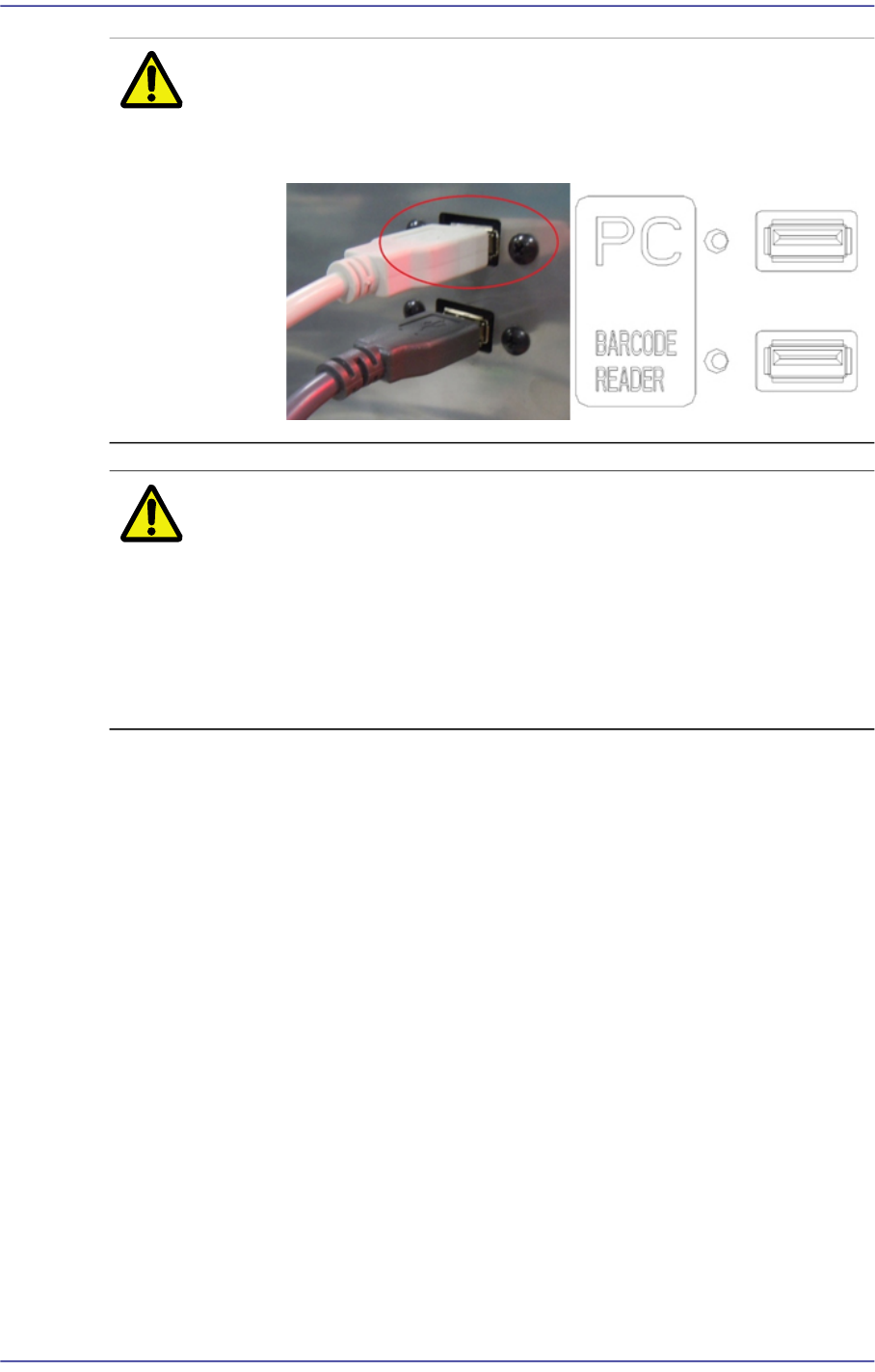

将连接在电脑上的USB电缆连接到上方的USB端口之后,矫正
夹具和电脑之间才可以进行通信。请将电缆连接至上方的USB
端口。下方USB端口是Barcode ReaderUSB端口。
请在矫正夹具的主电源开关打开(On)的状态下,连接在电脑
上的CAN通信用USB电缆连接至方的USB端口。主电源开
关关闭(Off)的状态下,能发生通信不良以及相机识别不良。
如果发生通信不良或相机识别不良,拔掉CAN通信用USB
缆后,将主电源开关按On Off On的顺序操作后,重新将
CAN通信用USB电缆连接到上方的USB端口。
2-5
Prepare

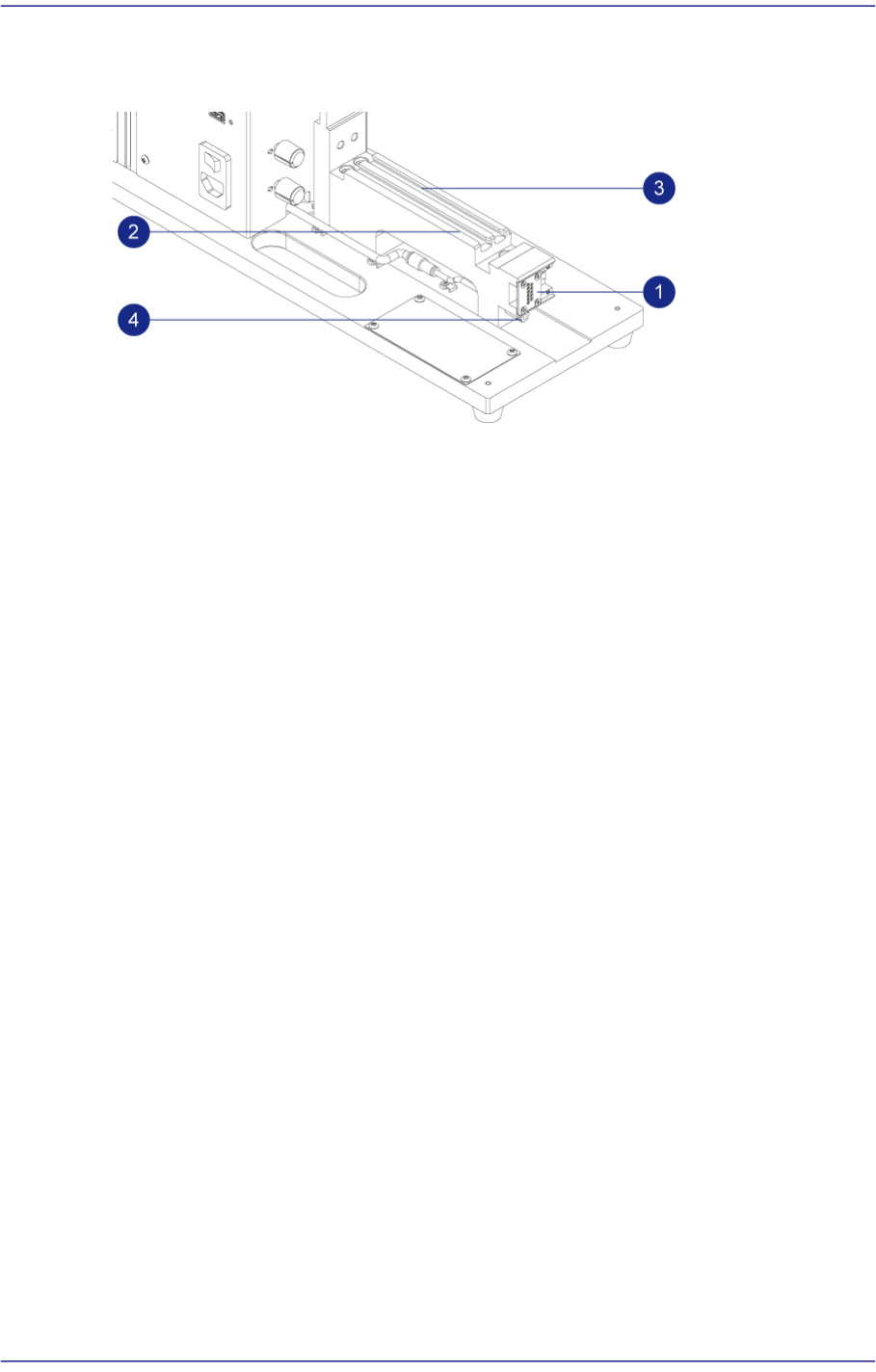

2.1.3. 供料器底座
供料器底座用来安装带式供料器,其具有插槽与连接用连接器。
1: 1
号插槽
2: 2
号插槽
3:
供料器底座板
4:
真空耦合器
供料器底座板
为安装在1号插槽的供料器提供电源及通信。
1号插槽
用来安装主供料器及校准对象供料器的插槽。
2号插槽
安装大型供料器时使用的导引插槽。
真空耦合器
为安装在1号插槽的供料器提供真空。(空压进料器Feeder选项)
