2-7
Prepare

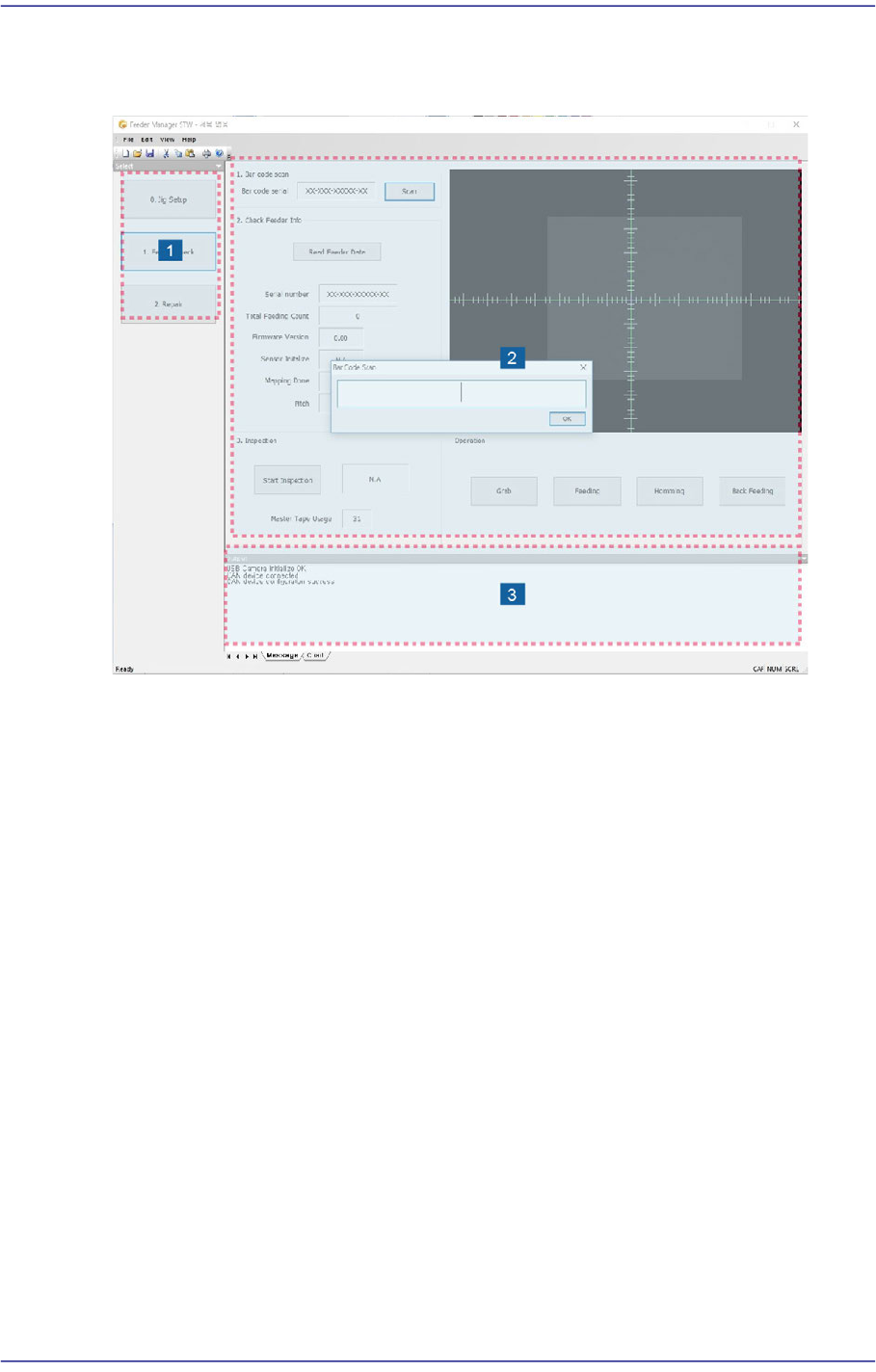

2.2. 校准程序的画面配置
校准用治具程序的画面配置如下。
1:
主功能领域
2:
视觉领域
3:
输出领域
主功能领域
<0. Jig Setup>按钮
设置相机与供料器原点。
<1. Feeder check>按钮
针对供料器的元件供应精度与问题进行检验。
<2. Repair>按钮
校准带式供料器。
视觉领域
显示出和相机与视觉设定有关的菜单。
输出领域
以消息显示校准用治具与供料器的连接状态、相机状态及匹配结果。
3-1
校准电动供料器
第3章. 校准电动供料器

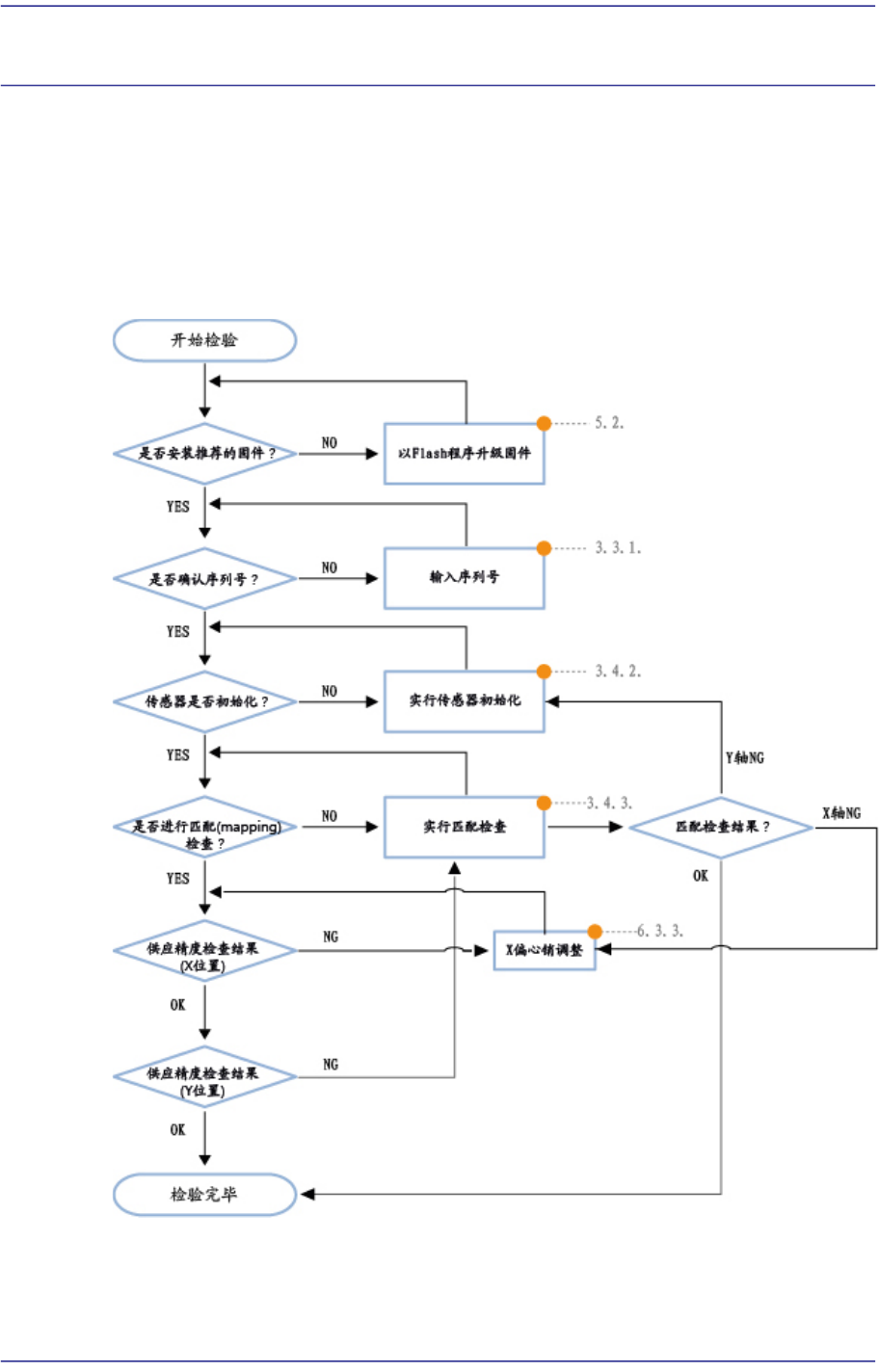

3.1. 电动供料器校准过程(Flow Chart)
定期校准供料器以便确认供料器的元件供应精度，还能把供料器维持在最佳状态。
尤其是，更换了带式供料器的主机板或者重新组装或更换了index马达、index齿轮、
链轮齿零件时，必需校准该供料器。
供料器的校准过程如下。
