3-2
User's Guide For SME Feeder Calibration Jig
3.2. 治具设置(Jig Setup)
把校准用治具的相机设定成示教主供料器原点标记。示教主供料器的原点标记时需
要的工具如下。
校准用治具
校准软件
主供料器
注 意 示教主供料器的原点标记时如果微芯片位于供料器底座的上
表面上，可能会发生+50~+80μm主供料器校准误差。
在微芯片被夹在主供料器与供料器底座之间的状态下安装主
供料器的话，肉眼难以察觉微芯片被夹住的情形，因此，请
在插入供料器之前清扫供料器底座。
关于校准用治具清扫的详细内容请参阅“5.2.2.1.
清除供料器
底座
/
垂直板的异物
”。
使用刷子或气枪清除沾在主供料器与供料器底座上的异物。
主供料器的原点标记示教方法如下。
1. 打开校准用治具的电源。
2. 按照需设置原点的供料器的种类把主供料器插入供料器底座插槽。
1:
左侧
(1
号
)
插槽
2:
右侧
(2
号
)
插槽
3-3
校准电动供料器
校准W4P1, 0402, 8mm供料器时

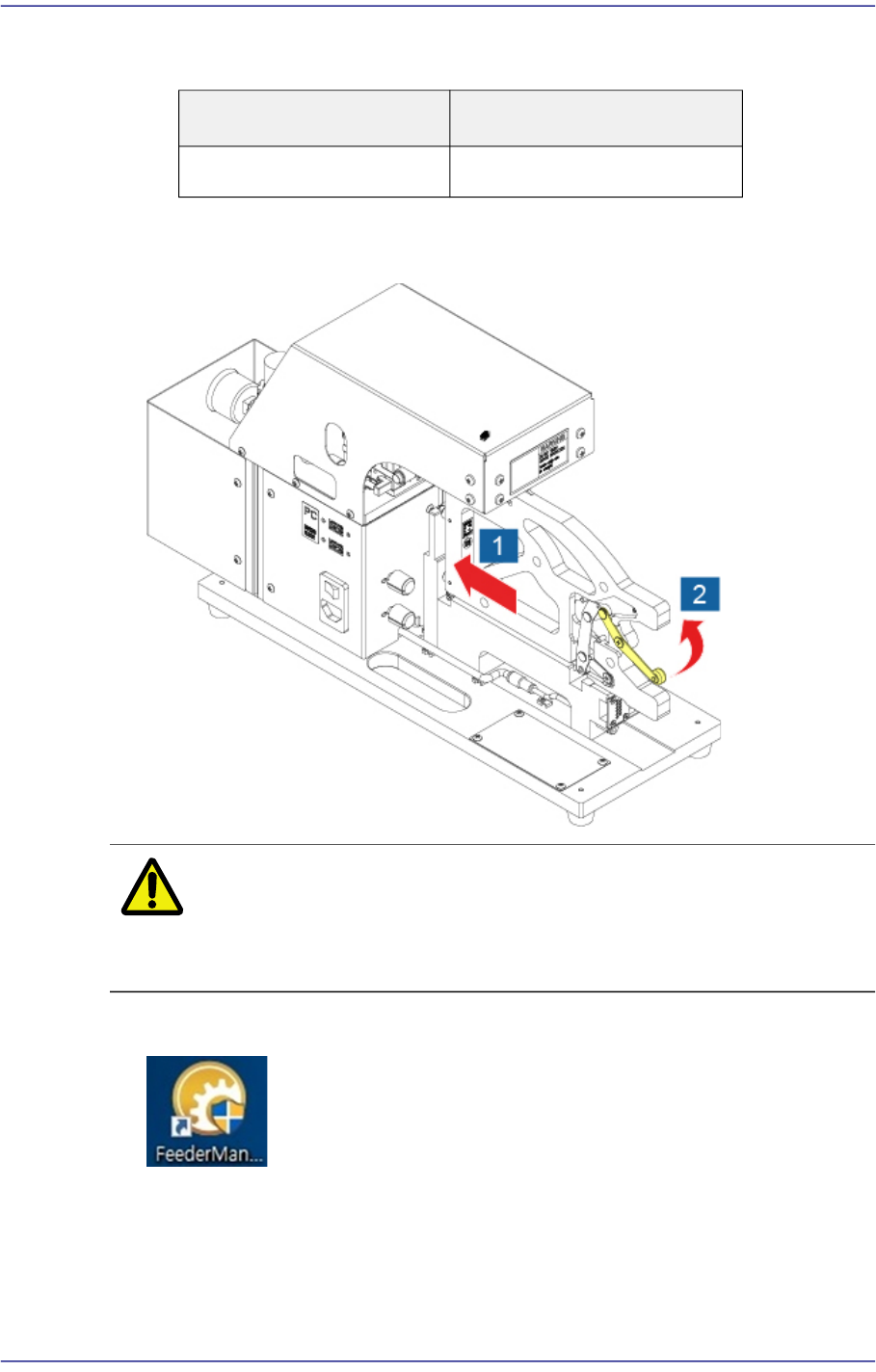

3. 把主供料器完全贴紧校准用治具的前板上，然后往上推举夹持杆把主供料器固
定到供料器底座。
注 意 把主供料器插入校准用治具的供料器插槽时，如果在夹入了异物
或芯片的状态下举起夹持杆的话，可能会导致夹持杆或连杆弯
曲。夹持杆或连杆弯曲时必须更换相应的零件后使用主供料器。
4. 利用鼠标双击图标实行校准用治具程序。
5. 实行校准用治具程序后，按照下列顺序操作程序。
主供料器的安装位置 拟校准的供料器的安装位置
左侧(1号)插槽 左侧(1号)插槽
3-4
User's Guide For SME Feeder Calibration Jig

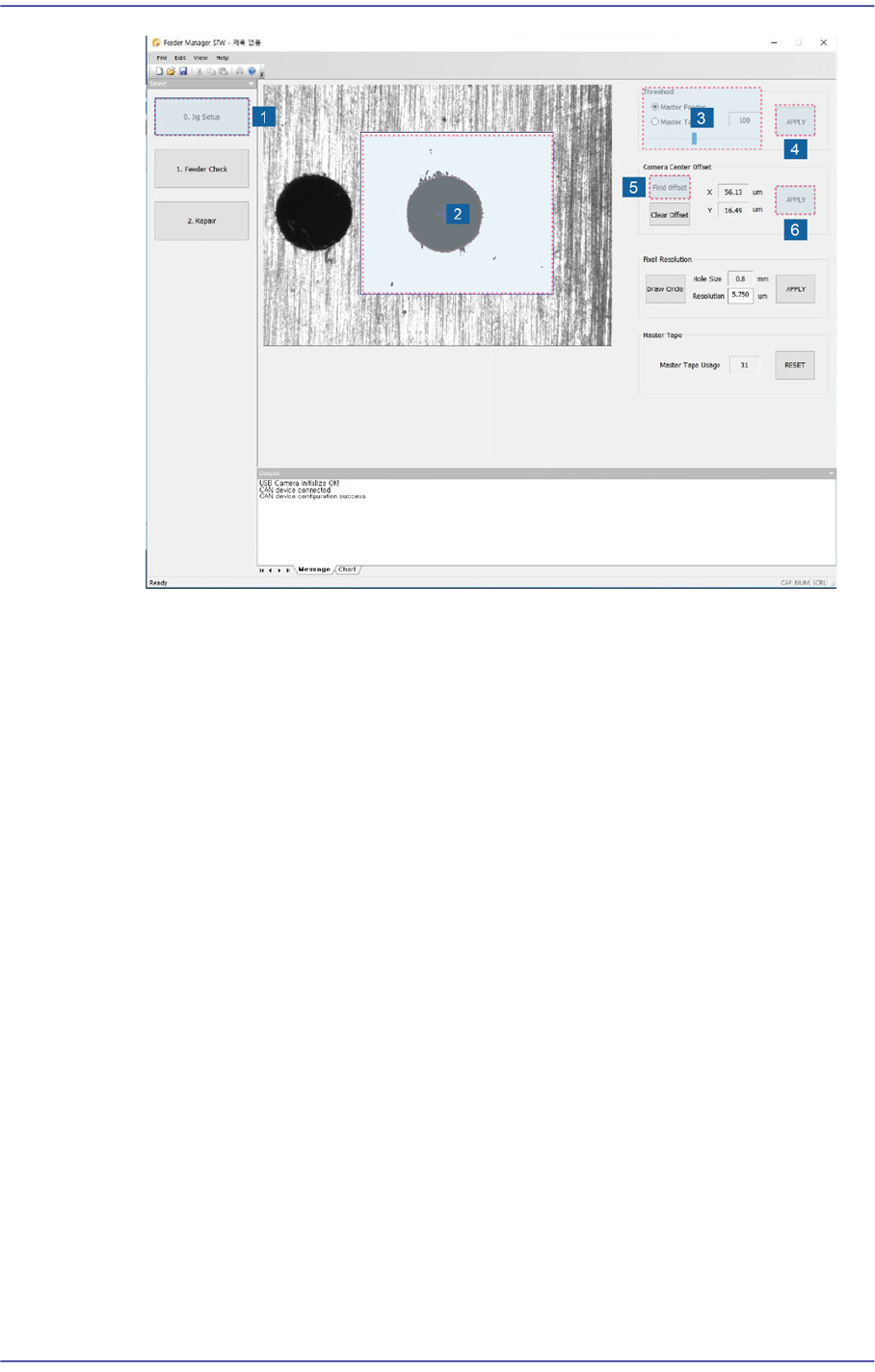

1) 单击<Jig Setup>按钮。
2) 在视觉窗设置检查领域。在单击鼠标左键的状态下Drag就会显示出领域。
3) 设置校准用治具本体的Coaxial, Fiducial照明。在程序的<Threshold>领域选
择<Master Feeder>选项按钮后操作滑动条让主供料器的原点标记清晰地显
示在视觉窗上。
如果主供料器原点标记的焦点不对，则操作校准用治具的Z台面以便对准显
示在视觉窗上的图像的焦点。
4) 单击<Apply>按钮保存设定值。
5) 移动校准用治具的XY台面，让相当于拟校准的带式供料器的主供料器的原
点标记来到视觉窗的中心。
在<Camera Center Offset>领域单击<Find Offset>按钮并且调整XY台面让视
觉窗的中心(灰色十字线)与主供料器原点标记的中心(绿色十字线)之间的
距离介于50μm以内。
