3-4
User's Guide For SME Feeder Calibration Jig
1) 单击<Jig Setup>按钮。
2) 在视觉窗设置检查领域。在单击鼠标左键的状态下Drag就会显示出领域。
3) 设置校准用治具本体的Coaxial, Fiducial照明。在程序的<Threshold>领域选
择<Master Feeder>选项按钮后操作滑动条让主供料器的原点标记清晰地显
示在视觉窗上。
如果主供料器原点标记的焦点不对，则操作校准用治具的Z台面以便对准显
示在视觉窗上的图像的焦点。
4) 单击<Apply>按钮保存设定值。
5) 移动校准用治具的XY台面，让相当于拟校准的带式供料器的主供料器的原
点标记来到视觉窗的中心。
在<Camera Center Offset>领域单击<Find Offset>按钮并且调整XY台面让视
觉窗的中心(灰色十字线)与主供料器原点标记的中心(绿色十字线)之间的
距离介于50μm以内。
3-5
校准电动供料器
注 意 超过了图像识别基准( 50μm)就会显示出告警消息。
6) 单击<Apply>按钮保存Offset值。拟示教的原点标记的大小与显示在视觉窗
上的原点标记的大小不一致的话，单击<DrawCircle>按钮并且在
<Resolution>编辑框输入数值以调整圆的大小而让拟示教的示教的原点标记
的大小和显示在视觉窗上的原点标记的大小一致。
注 意 校准用治具出货时基本设定了显示在视觉窗上的原点标记的大
小，请尽量避免调整原点标记的大小。
注 意 主供料器原点标记的位置会随着带式供料器的种类而不同。请注
意Master Feeder原点标志的位置设置。
3-6
User's Guide For SME Feeder Calibration Jig

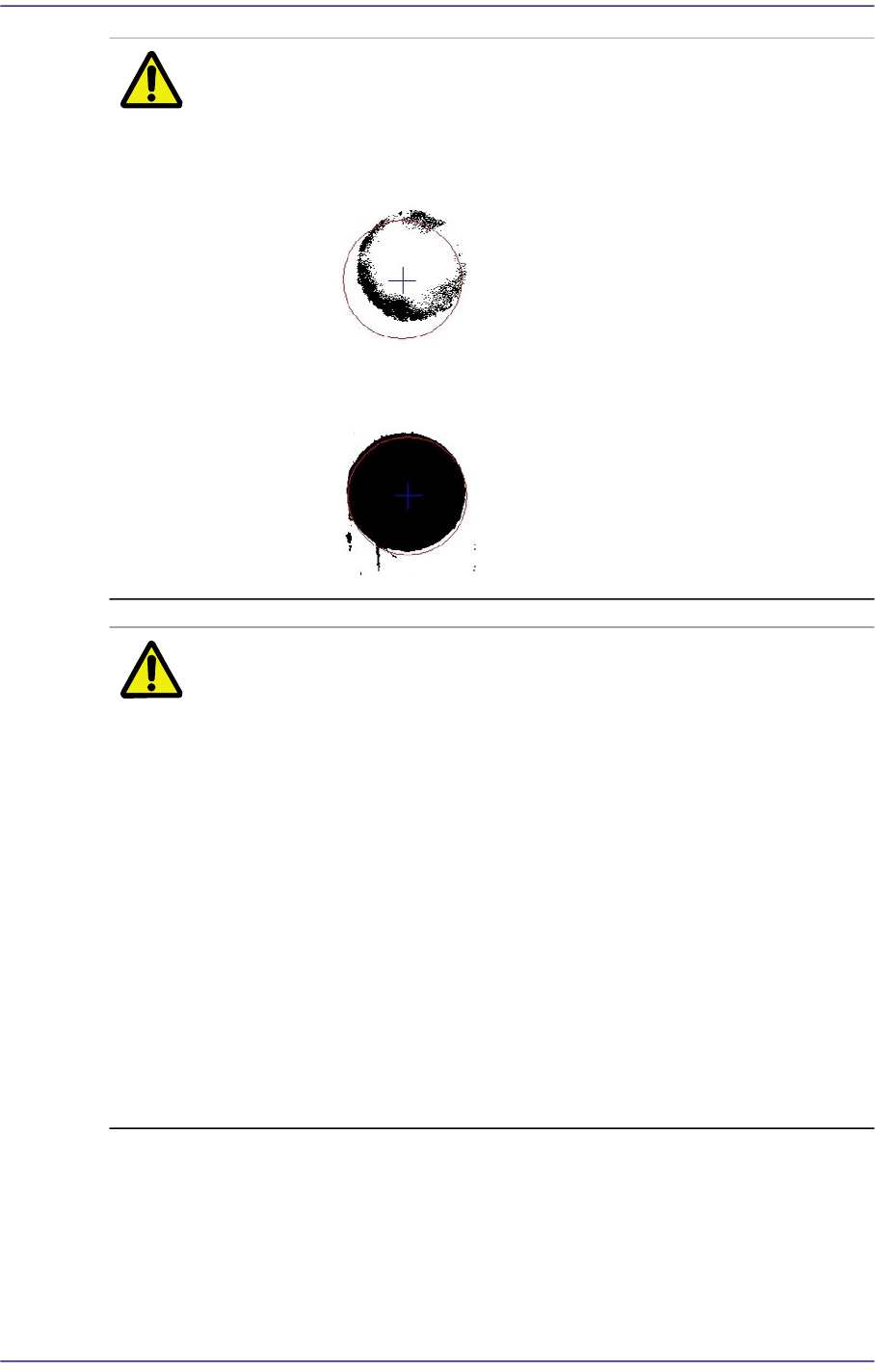

注 意 设定Threshold时如果其值太小或太大就会发生识别错误。请注
意避免发生识别错误。
Threshold值较小时无法识别主供料器的原点标记
Threshold值较大时无法识别主供料器的原点标记
注 意 在下列情况下必须重新示教主供料器的原点。
1) 治具的相机、镜头或台面接触到其他对象(物品、人)
相机、镜头或台面接触到其它物体时可能会导致测量主供料
器原点的光学系统条件改变，这时候必须重新示教主供料器
的原点。
2) 使用者在使用治具的过程中脱离治具所在位置后重新回归时
在使用者脱离治具所在位置的期间可能会发生1号情况，这
时候必须重新示教主供料器的原点。
3) 治具使用时间达到了4小时
主供料器由金属材料制成，需要遵守本公司的温度基准。但
是，可能会因为使用者无法控制的原因导致治具所在之处的
温度无法符合本公司的温度基准，因此治具使用时间达到4
小时后必须重新示教主供料器的原点。
