3-20 User's Guide For SME Feed er Calibration Jig 便 笺 传感器初始化成功的话， 供料器的状态 LED 就会变成绿色。 传感器初始化失败的话， 状态 LED 就会变成红色。 注 意 传感器初始化失败 3 次以上的 话， 请参阅 “7.1. 问题现象及对应 措施 ” 解决问题。
3-19
校准电动供料器
3.4.2. 电动供料器传感器初始化(Sensor Initialize)
更换了供料器的主机板或者重新组装或更换了index马达、index齿轮、链轮齿零件
时，请按照下列步骤把供料器的传感器初始化。

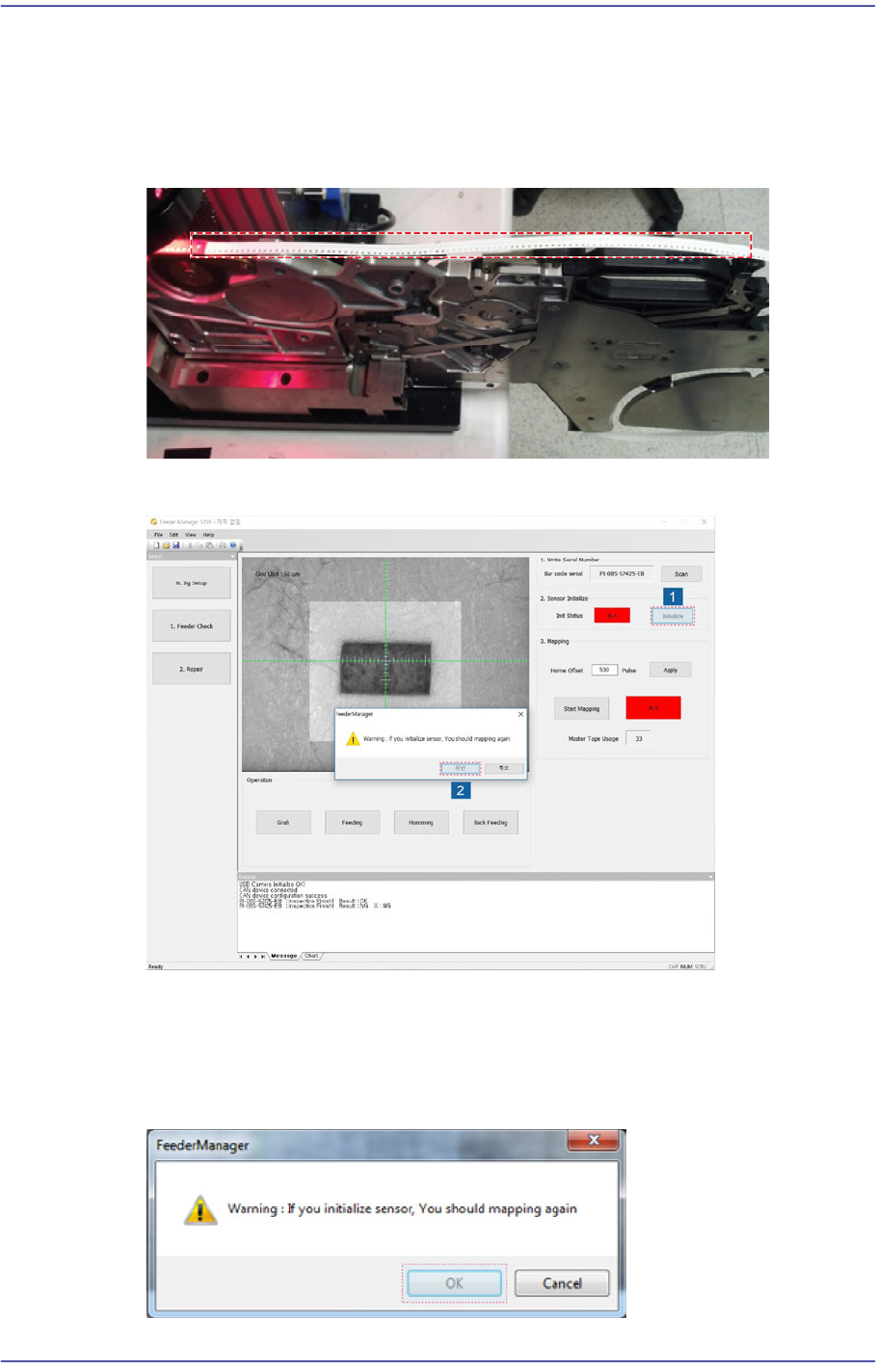

1. 插入空移送带(长度为100 cm以上)。
2. 实行校准用治具程序后单击<Initialize>按钮
如果现有的传感器值存在就会出现“If you initialize sensor, You should mapping
again”消息。单击<OK>按钮删除现有的传感器值后实行传感器初始化。
传感器初始化完毕后就会删除匹配值，因此请重新实行匹配检查。关于匹配的
详细内容请参阅“3.4.3.
匹配检查
”。
3-20
User's Guide For SME Feeder Calibration Jig

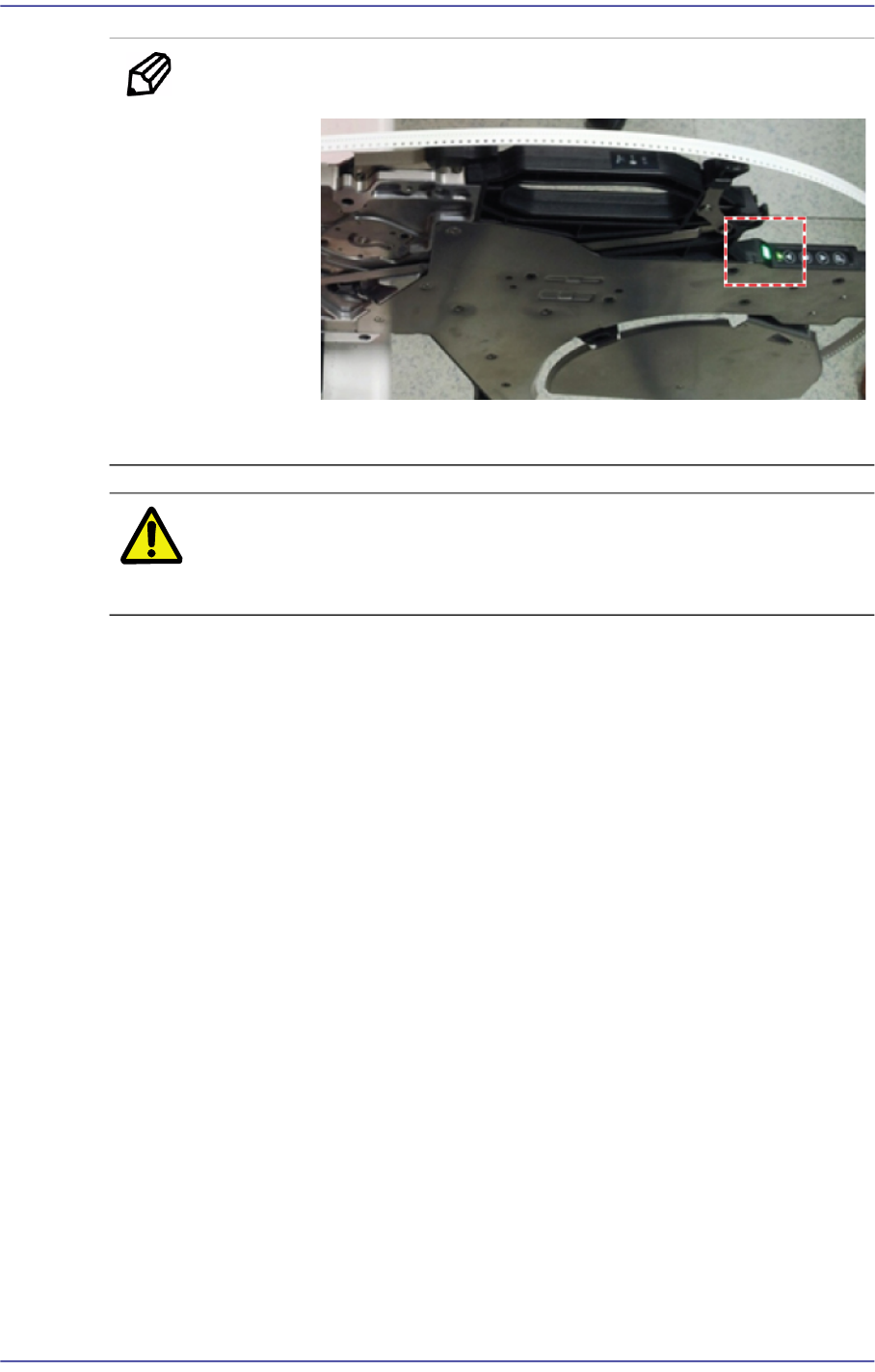

便 笺 传感器初始化成功的话，供料器的状态LED就会变成绿色。
传感器初始化失败的话，状态LED就会变成红色。
注 意 传感器初始化失败3次以上的话，请参阅
“7.1. 问题现象及对应
措施”
解决问题。
3-21
校准电动供料器
3.4.3. 匹配检查(Mapping)
供料器的元件供应精度不佳或供料器的传感器初始化后，请如下所述地进行匹配检
查。
1. 请参阅“3.3.3.
供料器的元件供应精度检查
”的Step 1到Step 4把主料带插入带式
供料器。

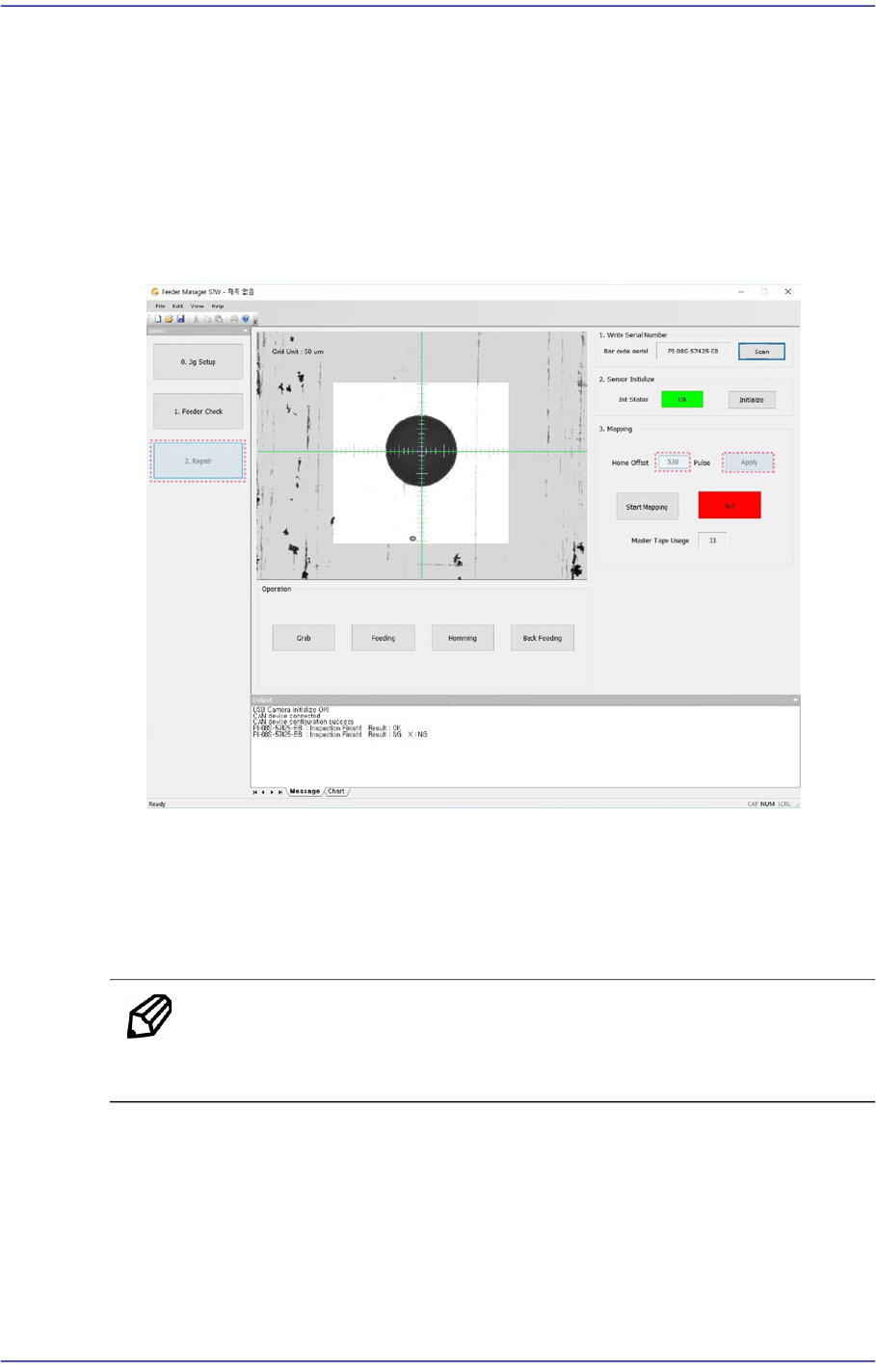

2. 把主料带插入供料器并且设置Home Offset而让主料带的移送孔移动到视觉识别
领域里。
<Home Offset>编辑框
设置Y偏移量让主料带移送孔包含在视觉的识别领域。
增加Home Offset值时主料带移送孔在视觉窗上往上移动，减少Home Offset
值时主料带移送孔往下移动。
便 笺 更改Home Offset值时建议按照下列方式进行设置，亦即，相比
于现有Home Offset值的更改值不要超过50。
