3-24 User's Guide For SME Feed er Calibration Jig 图 3.4 检查结果为不良 检查结果为 “X NG” 请参阅 “ 6. 3.3. 调整带式供料器的 X 偏心销 ” 重新设置供料器的偏心销。 检查结果为 “Y NG” 请参阅 “ 3 .4.3. 匹配检查 ” 实行传 感 器的初始化并进行匹配检查。 检查结果为 NG 者达 2 次以上时， 请参阅 “ 7.1. 问题现象及…
3-23
校准电动供料器

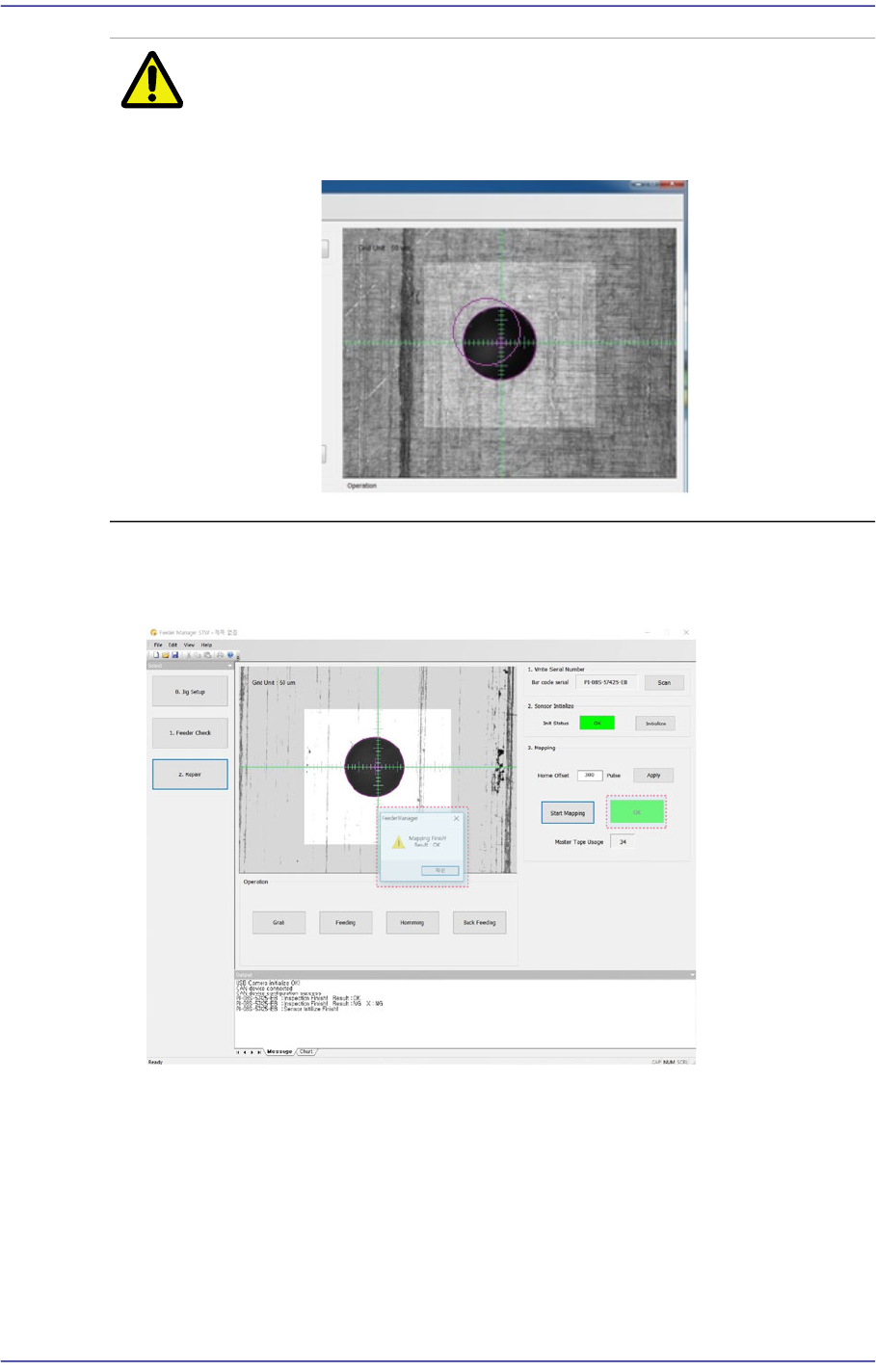

注 意 单击<Grab>按钮后视觉系统所识别的供料器孔的位置不正确的
话可能会引起非常严重的问题。请参阅
“3.2. 治具设置”
重新设置
带式供料器的原点。
4. 检查完毕后显示匹配检查结果
图
3.3
检查结果为合格
3-24
User's Guide For SME Feeder Calibration Jig

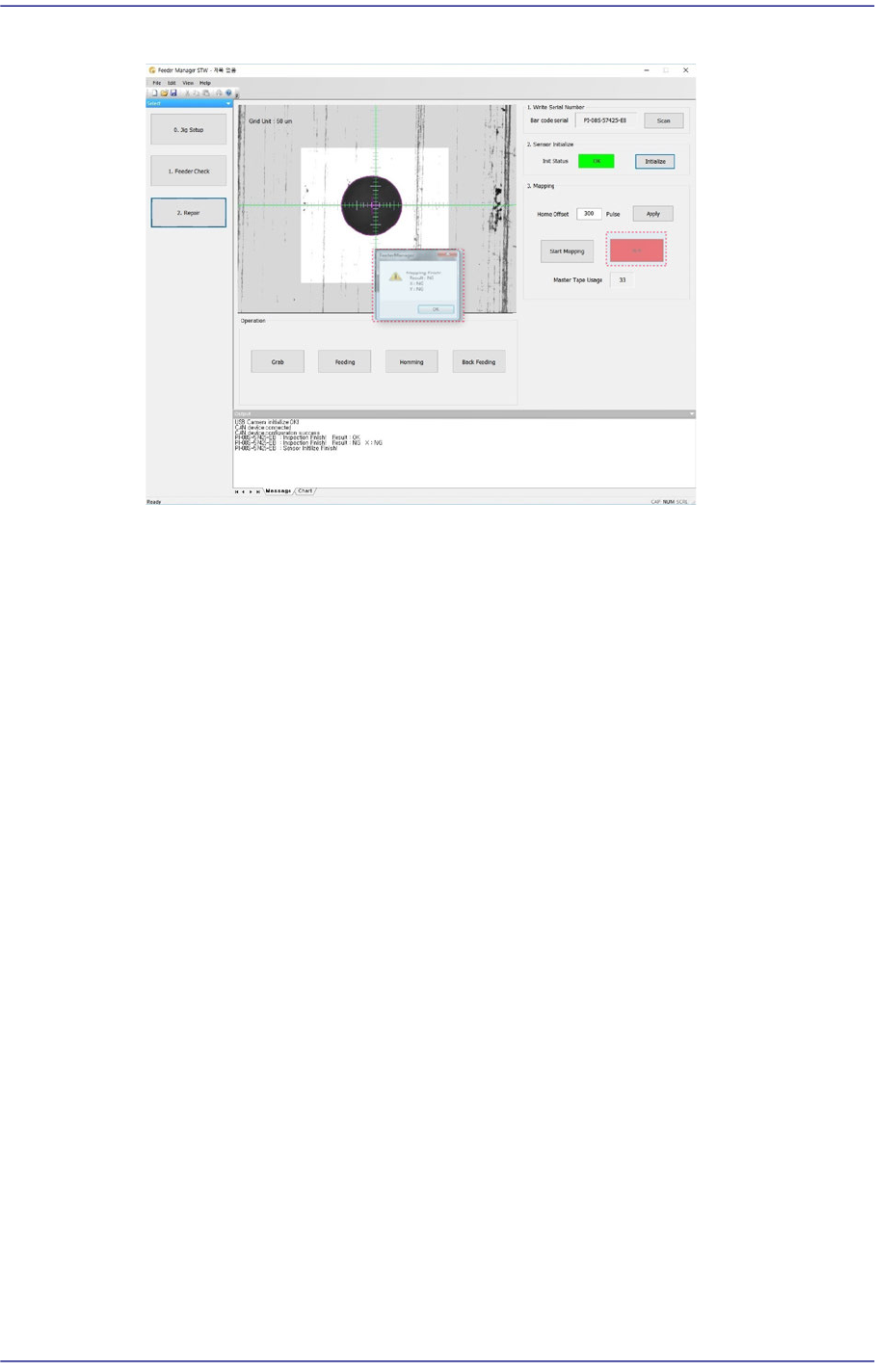

图
3.4
检查结果为不良
检查结果为“X NG”
请参阅“6.3.3.
调整带式供料器的
X
偏心销
”重新设置供料器的偏心销。
检查结果为“Y NG”
请参阅“3.4.3.
匹配检查
”实行传感器的初始化并进行匹配检查。检查结果为
NG者达2次以上时，请参阅“7.1.
问题现象及对应措施
”解决问题。
4-1
校准空压供料器
第4章. 校准空压供料器

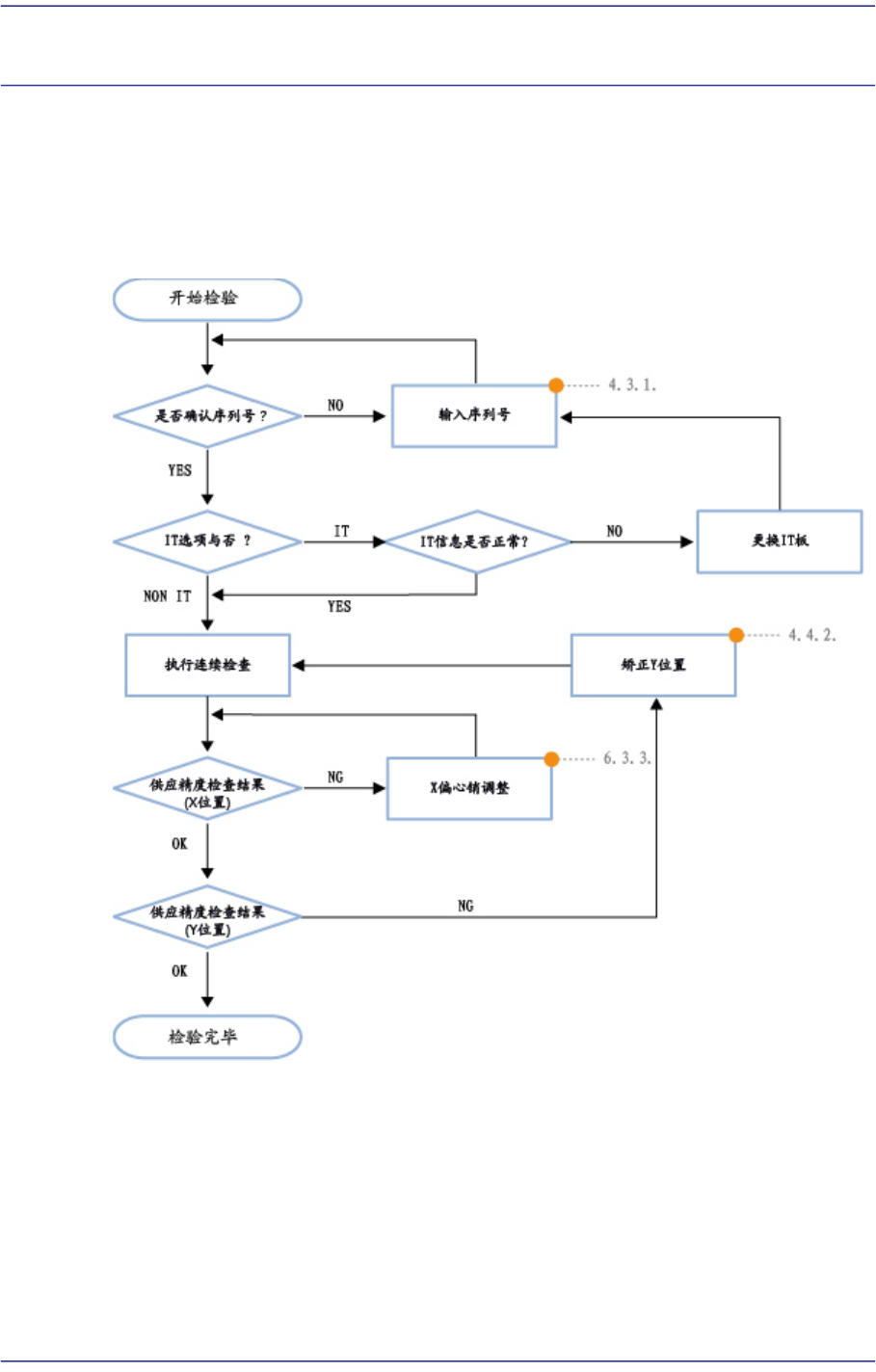

4.1. 空压供料器校准过程(Flow Chart)
定期校准空压供料器以便确认供料器的元件供应精度，还能把供料器维持在最佳状
态。
供料器的校准过程如下。
