4-7 校准空压供料器 4.3.3. 供料器的元件供应精度检查 (Inspection) 把供料器安装到校准用治具后， 请参阅下列步骤检查供料器的元件供应精度。 1. 请在进料器上安装虚拟带。 虚拟带是没有部件的测试带， 安装方法与普通 Paper , Emboss 带相同 。 1: 空压 (SMN) 8mm 2P , 4P 虚拟带 2. 实行校准用治具程序后， 按照下列顺序调整虚拟带的 Thre s hold 值。 1) 单击 <…
4-6
User's Guide For SME Feeder Calibration Jig

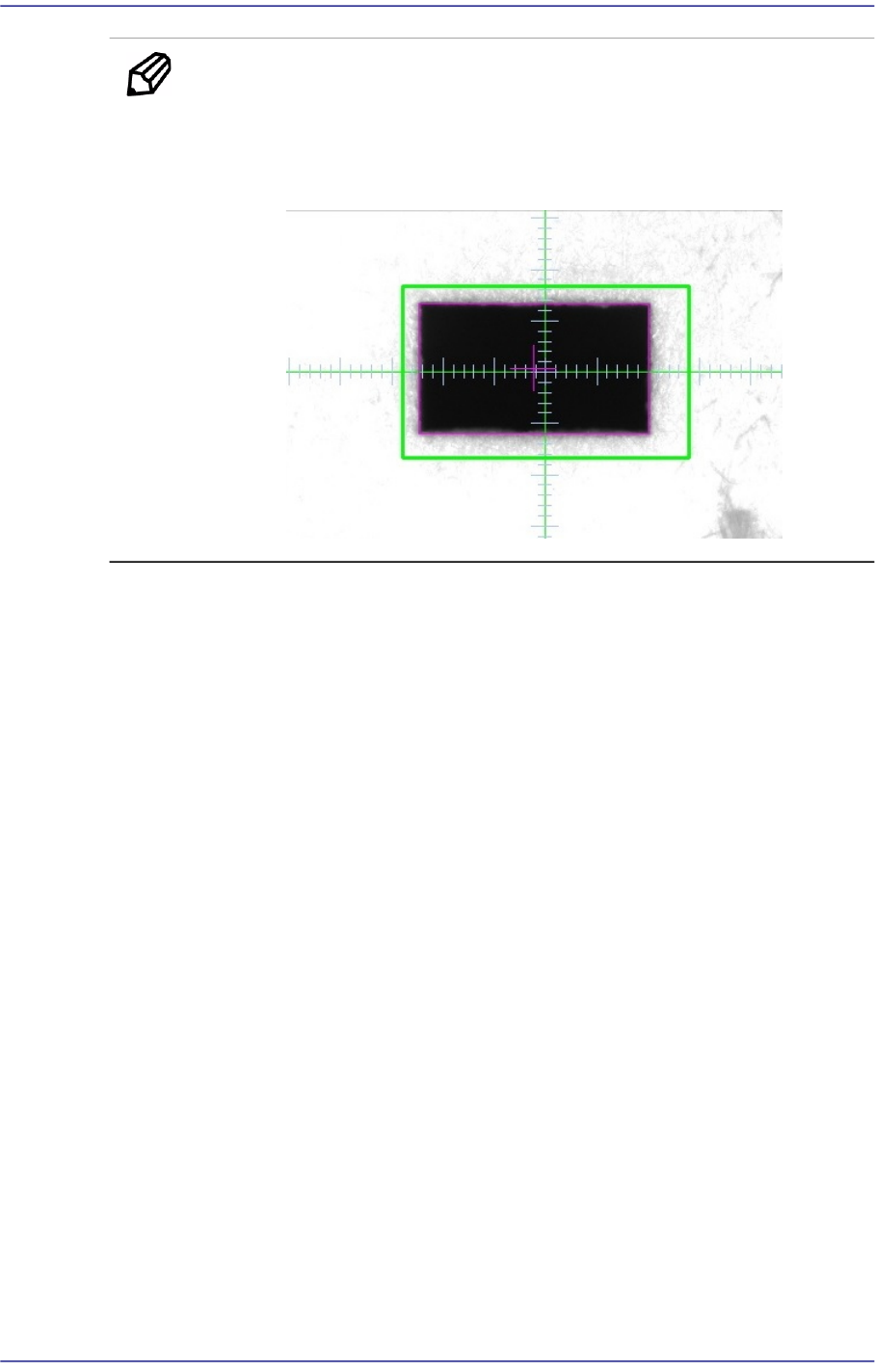

便 笺 识别空压进料器的序列号时，在相机画面将生成以原点识别叉丝
为中心的绿色指标线。空压进料器的供应程度以指标线为准进行
肉眼检查。请注意谨慎区别鲜红色pocket外角的识别线和绿色指
标线。
4-7
校准空压供料器
4.3.3. 供料器的元件供应精度检查(Inspection)
把供料器安装到校准用治具后，请参阅下列步骤检查供料器的元件供应精度。
1. 请在进料器上安装虚拟带。虚拟带是没有部件的测试带，安装方法与普通Paper,
Emboss带相同。
1:
空压
(SMN) 8mm 2P, 4P
虚拟带
2. 实行校准用治具程序后，按照下列顺序调整虚拟带的Threshold值。
1) 单击<Jig Setup>按钮。
2) 在<Threshold> 领域中选择<Master Tape> 选项按钮后，通过操作滑杆（Slide
Bar），使虚拟带的pocket外角清晰显示在视觉窗口中。
如果虚拟带的pocket外角的焦点不对，就操作校准用治具的Z台面对准显示
在视觉窗上的图像的焦点。
4-8
User's Guide For SME Feeder Calibration Jig
便 笺 Threshold的设置方式
<Master Feeder>选项按钮
视觉系统识别主供料器的孔时选择。
<Master Tape>选项按钮
请在观察系统识别插入在需要矫正的进料器上的标准带hole
或虚拟带的pocket外角时进行选择。
注 意 根据Threshold的设置方式，应用的Threshold值也不同，所以请
勿混用设置方式。
3) 单击<Apply>按钮保存设定值。
注 意 Pocket外角识别线的大小和虚拟带的pocket大小可能不同。根
据虚拟带的偏差、照明、焦点、相机Resolution值，可能出现差
异。为了准确的检查，请更改<Pocket Size>领域的横向和竖向
的大小。
