User's Guide For SME Feeder Calibration Jig
便 笺 Threshold的设置方式
<Master Feeder>选项按钮
视觉系统识别主供料器的孔时选择。
<Master Tape>选项按钮
请在观察系统识别插入在需要矫正的进料器上的标准带hole
或虚拟带的pocket外角时进行选择。
注 意 根据Threshold的设置方式，应用的Threshold值也不同，所以请
勿混用设置方式。
3) 单击<Apply>按钮保存设定值。
注 意 Pocket外角识别线的大小和虚拟带的pocket大小可能不同。根
据虚拟带的偏差、照明、焦点、相机Resolution值，可能出现差
异。为了准确的检查，请更改<Pocket Size>领域的横向和竖向
的大小。
4-9
校准空压供料器
3. 按照下列顺序开始进行供料器的元件供应精度检查。
1) 单击<Grab>按钮3~5次确认是否能够重复地准确识别pocket外角位置。当在
视觉窗口中虚拟带的pocket外角识别线大小改变时，请重新调整虚拟带的
Threshold值。
2) 请点击<Feeding>按钮，到检查开始位置，按照指定次数进行feeding。 (8mm
2P: 30 次, 8mm 4P: 15次)
3) 单击<Start Inspection>按钮检查供料器的元件供应精度。
空压进料器的供应程度检查采用肉眼检查，在指定的检查次数内， 确认鲜红
色的pocket外角识别线是否位于绿色指标线内。
开始检查后，<Start Inspection> 按钮将改为 <Stop Inspection>按钮，8mm 2P
进料器为60次，8mm 4P进料器为30次。
便 笺 如果需要中止供料器的元件供应精度检查，请单击<Stop
Inspection>按钮。但，中止检查的话供料次数及检查结果将全部
初始化。
4-10
User's Guide For SME Feeder Calibration Jig

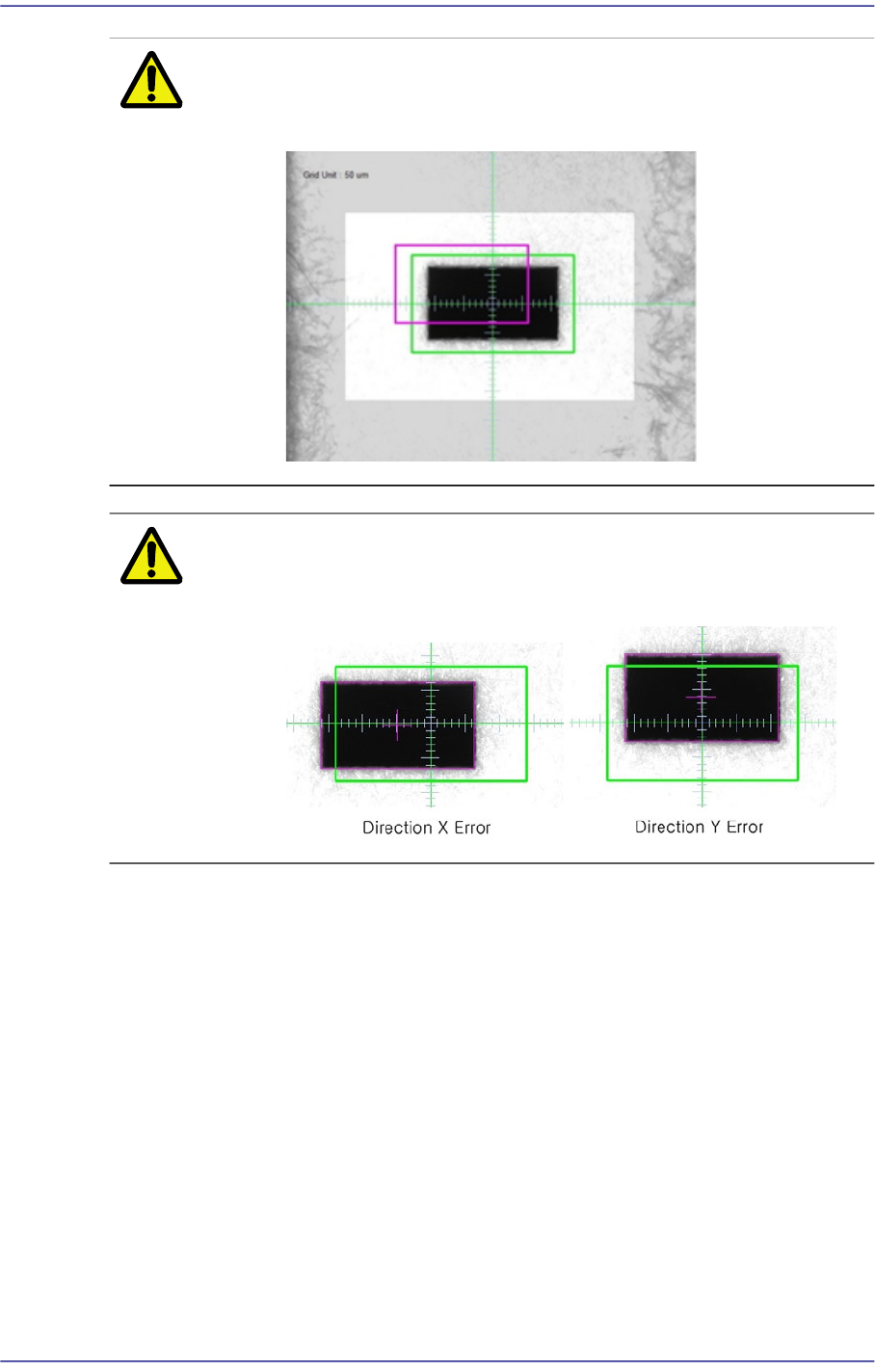

注 意 点击<Grab>按钮后，如果观察系统识别的pocket外角的位置不
准确，请重新调整虚拟带的Threshold值。
注 意 空压进料器的供应程度检查采用肉眼检查，在指定的检查次数
内， 确认鲜红色的pocket外角识别线是否位于绿色指标线内。
