4-11 校准空压供料器 4. 检查完毕后， 如下图所示地在画面上显示出检查结果。 Pocket 的位置 按横向 (X 方向 ) 脱离指标线时 请参阅 “ 6.3.3. 调整带式供料器的 X 偏心销 ” 重新设 置 供料器的偏心销。 Pocket 的位置 按纵向 (Y 方向 ) 脱离指标线时 请参考 "4. 4.2. 链轮齿 （ Spr ock et ） Y 位置矫正 " 矫正链 轮齿的 Y 位置。
4-10
User's Guide For SME Feeder Calibration Jig
注 意 点击<Grab>按钮后，如果观察系统识别的pocket外角的位置不
准确，请重新调整虚拟带的Threshold值。
注 意 空压进料器的供应程度检查采用肉眼检查，在指定的检查次数
内， 确认鲜红色的pocket外角识别线是否位于绿色指标线内。
4-11
校准空压供料器

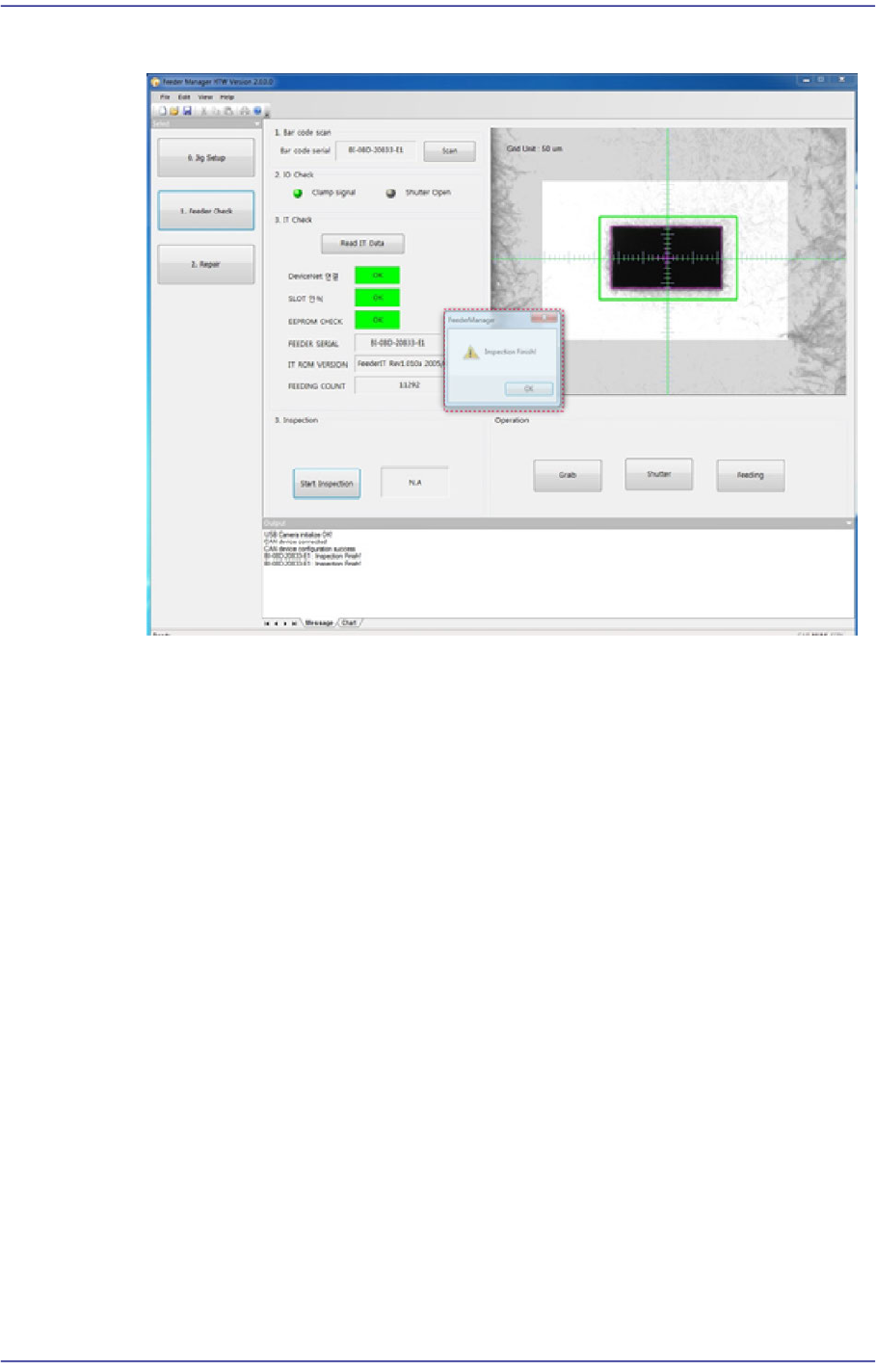

4. 检查完毕后，如下图所示地在画面上显示出检查结果。
Pocket的位置按横向(X方向)脱离指标线时
请参阅“6.3.3.
调整带式供料器的
X
偏心销
”重新设置供料器的偏心销。
Pocket的位置按纵向(Y方向)脱离指标线时
请参考"4.4.2.
链轮齿（
Sprocket
）
Y
位置矫正
"矫正链轮齿的Y位置。
4-12
User's Guide For SME Feeder Calibration Jig
4.4. 校准空压供料器(Repair)
空压进料器不同于电动进料器，不执行映射检查。通过机器可以调节X，Y的位置，
但供应程度的改善效果并不大。为了改善供应程度而更换链轮齿时，需矫正链轮齿
的Y位置。
校准供料器时需要的工具如下。
校准用治具
校准软件
拟校准的供料器
虚拟带
(-)螺丝刀
套筒螺丝刀
4.4.1. 更改序列号(Write Serial Number)
因更换进料器IT板或数据丢失而遗失序列号时，可以执行下列操作，修改储存在IT
板中的序列号。
便 笺 更改了序列号时，将删除保存在供料器的IT板上的现有序列号。

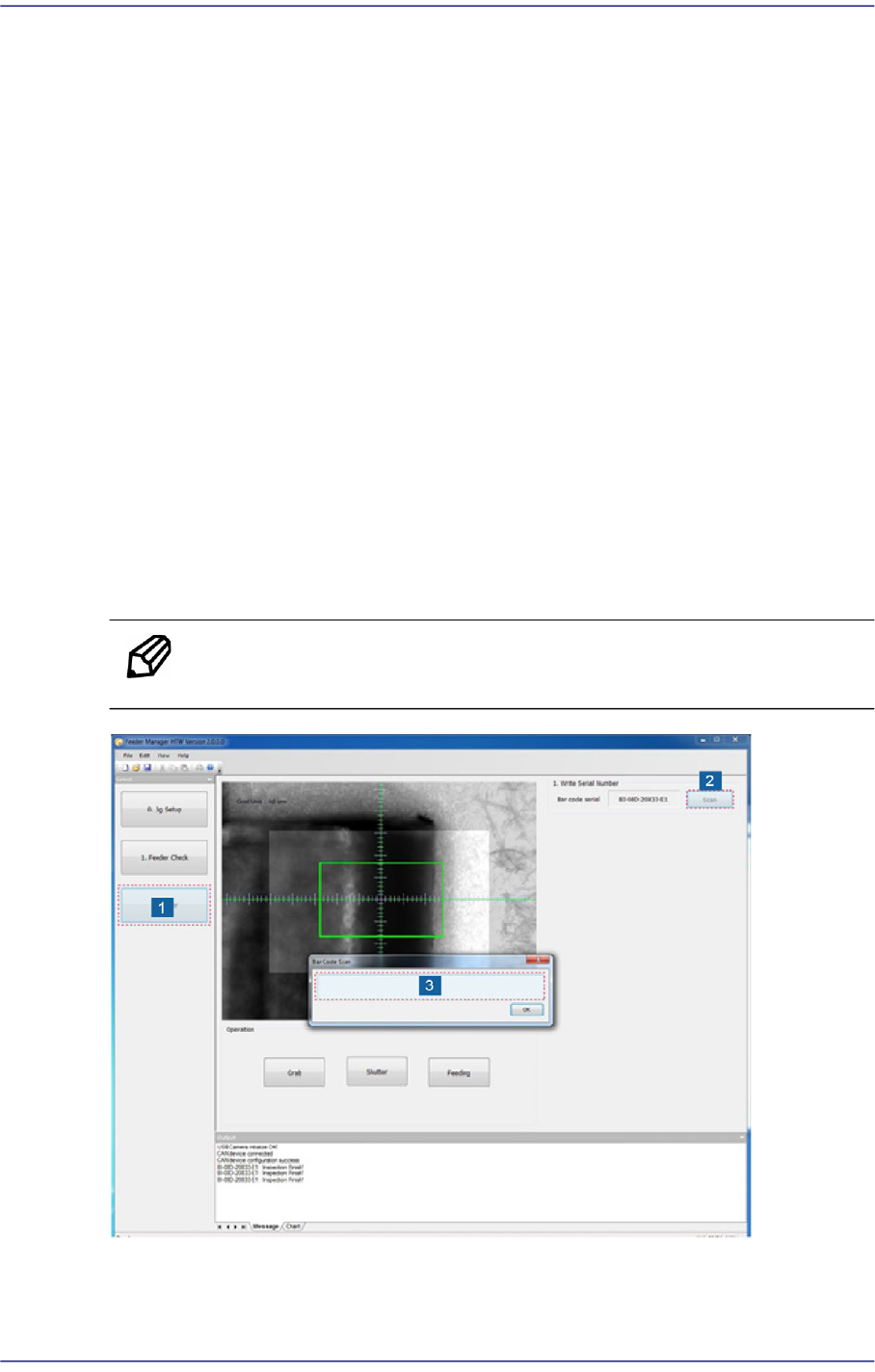

1. 单击<Repair>按钮。
2. 单击<Scan>按钮激活用来输入序列号的条形码扫描窗。
