4-15
校准空压供料器
5. 利用 (-)螺丝刀将Pusher-Pawl的调节针按顺时针或逆时针方向转动，使pocket位
于原点叉丝中央位置。
便 笺 将Pusher-Pawl调节针按顺时针或逆时针方向旋转，Pocket会往Y
方向移动。
注 意 4P进料器按照部件状态，在带盖关闭的状态下可能遮住虚拟带
的pocket。请将带盖的下方底端往右侧推，在 pocket部分稍微显
露的状态下进行矫正。
4-16
User's Guide For SME Feeder Calibration Jig
6. 用套筒螺丝刀锁紧相反方向的螺丝。锁紧时，注意 (-)螺丝刀不要动。
7. 双击<Shutter>按钮，移动到下一个pocket后，关闭带盖。
8. 请确认pocket是否按Y方向位于原点叉丝中央位置。pocket位于叉丝中央位置
时，请将7~8步骤重复3次。如果pocket不在叉丝中央位置，请重复3~6步骤。
4.4.2.2. Stop-Pawl矫正
1. 请点击<Shutter>按钮，打开带盖。
4-17
校准空压供料器

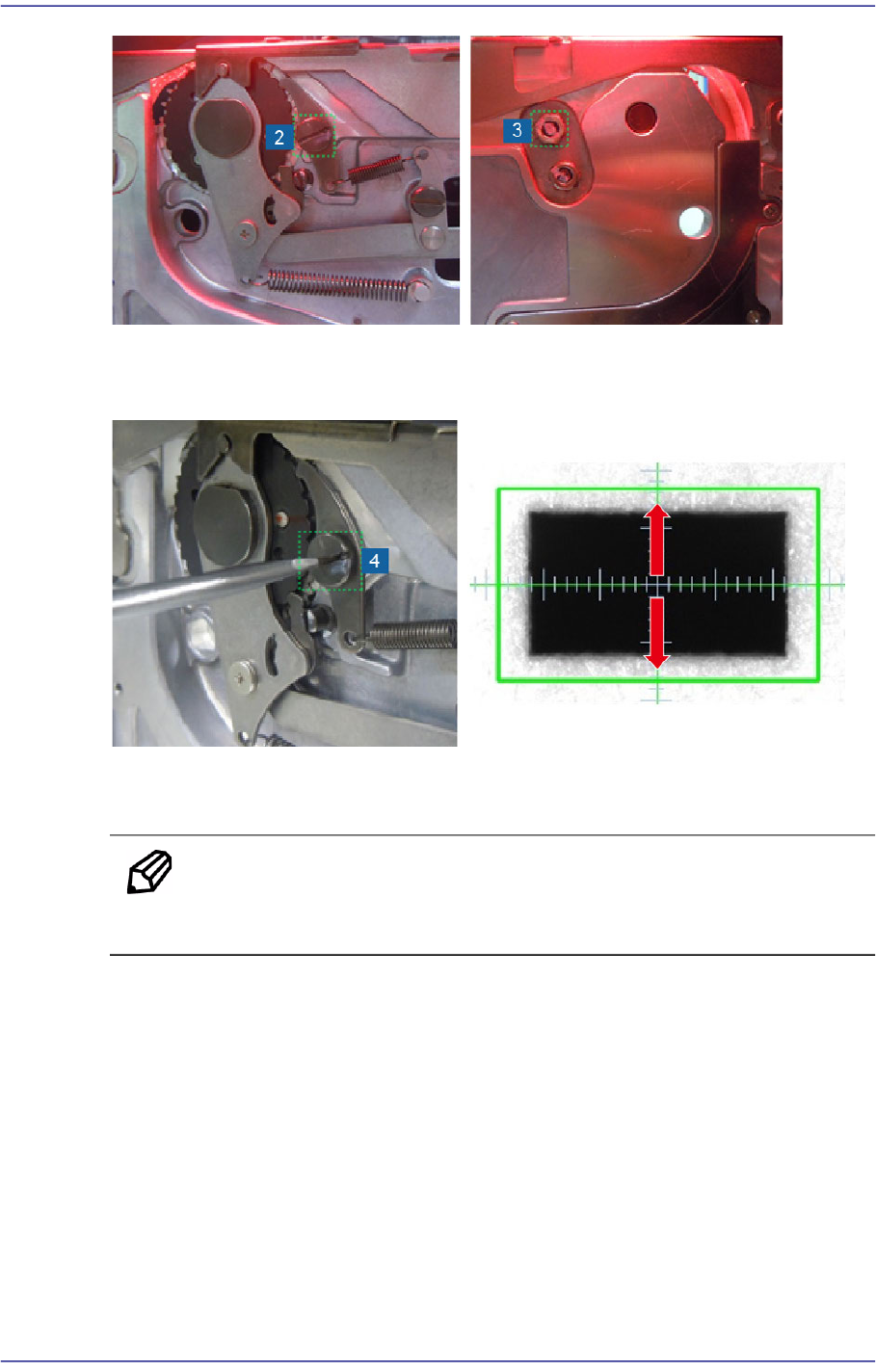

2. 利用 (-)螺丝刀固定Stop-Pawl调节针。
3. 利用套筒螺丝刀将相反方向的螺丝稍微拧开一点。
4. 利用 (-)螺丝刀将Stop-Pawl的调节针按顺时针或逆时针方向转动，使pocket位于
原点叉丝中央位置。
便 笺 将Stop-Pawl调节针按顺时针或逆时针方向旋转，Pocket会往Y
方向移动。
