4-17 校准空压供料器 2. 利用 (-) 螺丝刀 固定 St op-Pawl 调节针 。 3. 利用套筒螺丝刀将相反方向的螺丝稍微拧开一点。 4. 利用 (-) 螺丝刀 将 St op-Pawl 的调节 针按顺时针或逆时针方向转动， 使 po c ket 位于 原点叉丝中央位置。 便 笺 将 Stop-Pawl 调节针 按顺 时针或逆时针方向旋转， P o cket 会往 Y 方向移动。
4-16
User's Guide For SME Feeder Calibration Jig
6. 用套筒螺丝刀锁紧相反方向的螺丝。锁紧时，注意 (-)螺丝刀不要动。
7. 双击<Shutter>按钮，移动到下一个pocket后，关闭带盖。
8. 请确认pocket是否按Y方向位于原点叉丝中央位置。pocket位于叉丝中央位置
时，请将7~8步骤重复3次。如果pocket不在叉丝中央位置，请重复3~6步骤。
4.4.2.2. Stop-Pawl矫正
1. 请点击<Shutter>按钮，打开带盖。
4-17
校准空压供料器
2. 利用 (-)螺丝刀固定Stop-Pawl调节针。
3. 利用套筒螺丝刀将相反方向的螺丝稍微拧开一点。
4. 利用 (-)螺丝刀将Stop-Pawl的调节针按顺时针或逆时针方向转动，使pocket位于
原点叉丝中央位置。
便 笺 将Stop-Pawl调节针按顺时针或逆时针方向旋转，Pocket会往Y
方向移动。
4-18
User's Guide For SME Feeder Calibration Jig

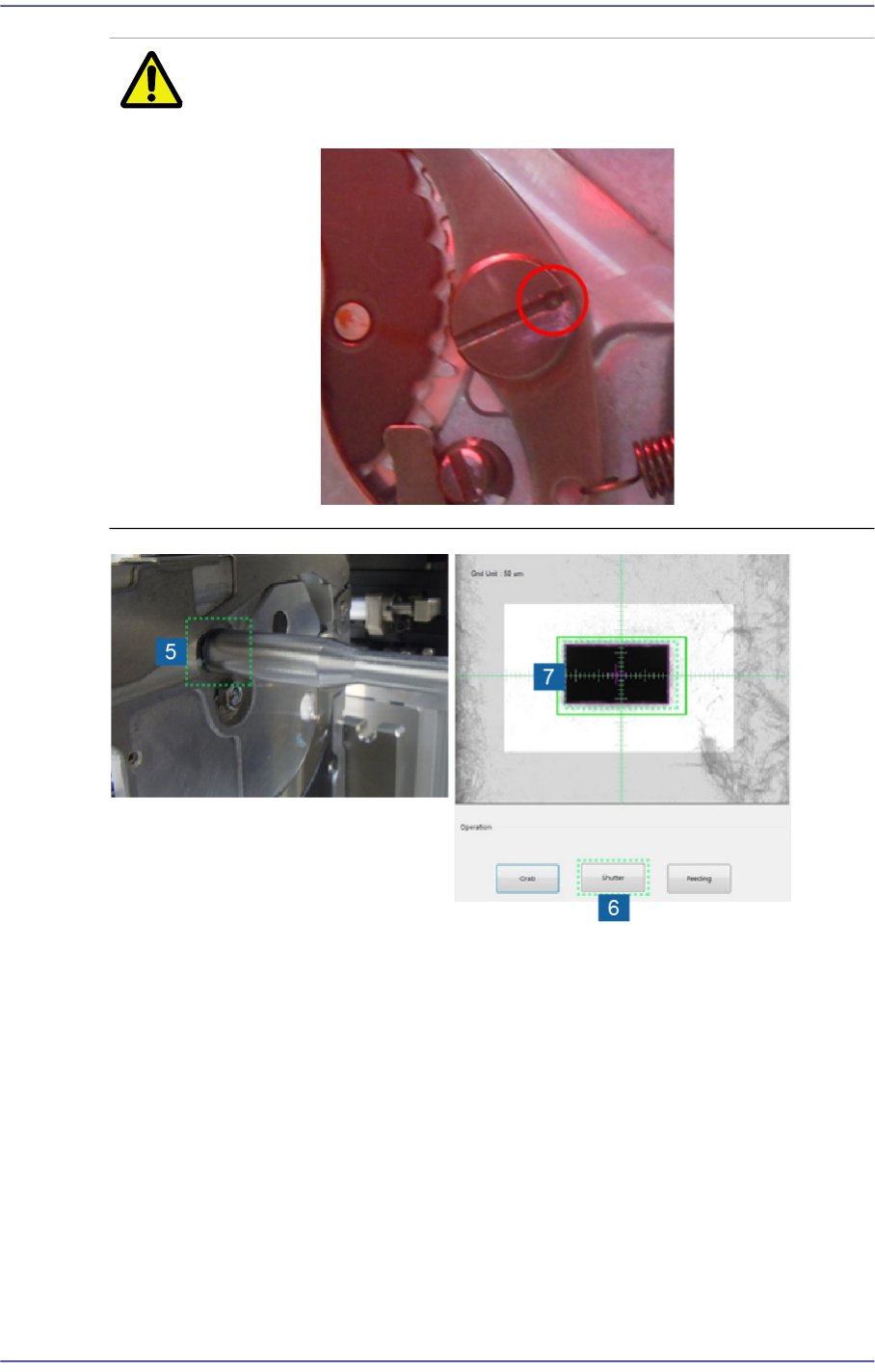

注 意 矫正Stop-Pawl调节针时，将显示针方向的标志位于12点~3点
方向之间的位置。
5. 用套筒螺丝刀锁紧相反方向的螺丝。锁紧时，注意 (-)螺丝刀不要动。
6. 双击<Shutter>按钮，移动到下一个pocket后，打开带盖。
7. 请确认pocket是否按Y方向位于原点叉丝中央位置。pocket位于叉丝中央位置
时，请将6~7步骤重复3次。如果pocket不在叉丝中央位置，请重复2~5步骤。
