6-2 User's Guide For SME Feed er Calibration Jig 6.2. 校准用治具 6.2.1. 关于校准用治具的保养注意事项 擅自拆卸上端盖的话， 可 能会因 为微芯片或异物流入或者外部冲击导致内部零件破 损。 必需在 组装了 上端盖的状态下使用校准用治具或进行保养。 便 笺 更换维修用零件时需要拿掉上端盖。 注 意 不要在拆除了下图所示部位的盖的状态下使用校准用治具。
6-1
保养及维修
第6章. 保养及维修
6.1. 校准用治具的保养及维修项
表
6.1
定期检验表
表
6.2
消耗品更换周期表
对象 查看部位 检查周期
校准用治具 清除供料器底座/垂直板上的异物 每日
在供料器底座/垂直板上涂抹防锈油 6个月
带式供料器 检验带式供料器 1年
使用寿命的管理及Overhaul
SME 8mm
4000万次
SMN 8mm
650万次
主供料器 检查主供料器原点 1年
对象 更换周期
主料带 使用150次后(请参阅“6.5.
主料带的使用与管理
”)
供料器底座板 在供料器底座插槽装卸供料器1万次后(“6.6.
更换供料器底座
板
”)
6-2
User's Guide For SME Feeder Calibration Jig
6.2. 校准用治具
6.2.1. 关于校准用治具的保养注意事项
擅自拆卸上端盖的话，可能会因为微芯片或异物流入或者外部冲击导致内部零件破
损。必需在组装了上端盖的状态下使用校准用治具或进行保养。
便 笺 更换维修用零件时需要拿掉上端盖。

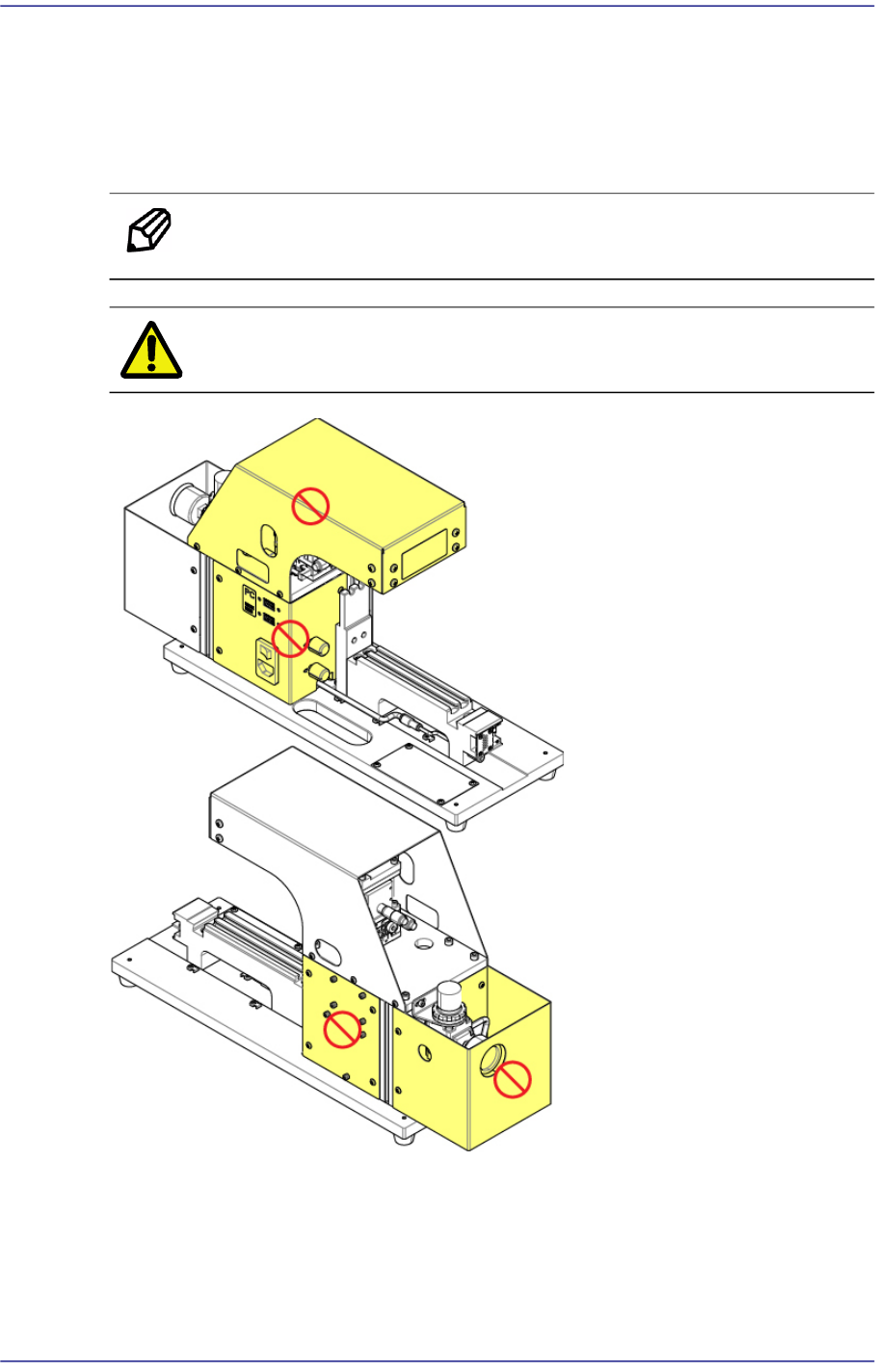

注 意 不要在拆除了下图所示部位的盖的状态下使用校准用治具。
6-3
保养及维修
6.2.2. 校准用治具

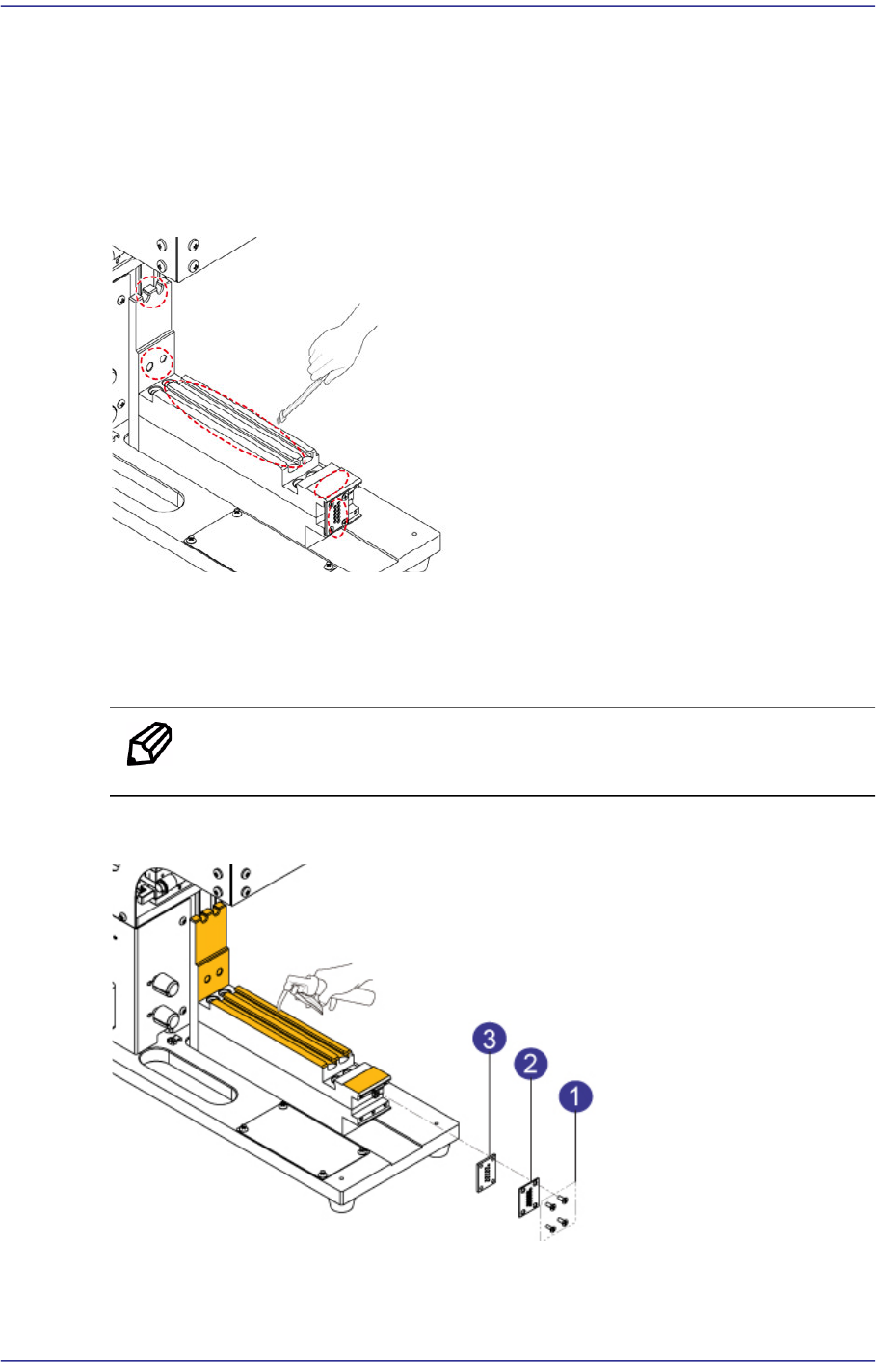

6.2.2.1. 清除供料器底座/垂直板上的异物
使用校准用治具时请查看供料器底座周边是否沾上了元件或异物。如果沾上了元件
或异物，请参阅下图并使用刷子和气枪清除异物。
图
6.1
清除供料器底座
/
垂直板上的异物
6.2.2.2. 在供料器底座/垂直板上涂抹防锈油
请参阅下图以6个月为周期在供料器底座与垂直板上涂抹防锈油。
便 笺 推荐的防锈油：WD40(一般商业用品)
图
6.2
在供料器底座
/
垂直板上涂抹防锈油
1. 拧开固定螺丝(①号)后拆下构成供料器底座板的②号与③号零件。
2. 在供料器底座与垂直板上涂抹防锈油。
