6-5
保养及维修
6.3.3. 调整带式供料器的X偏心销
在检查供料器的元件供应精度或进行匹配检查时检查结果为“X NG” 的话，请按照
下列顺序调整带式供料器的X偏心销。

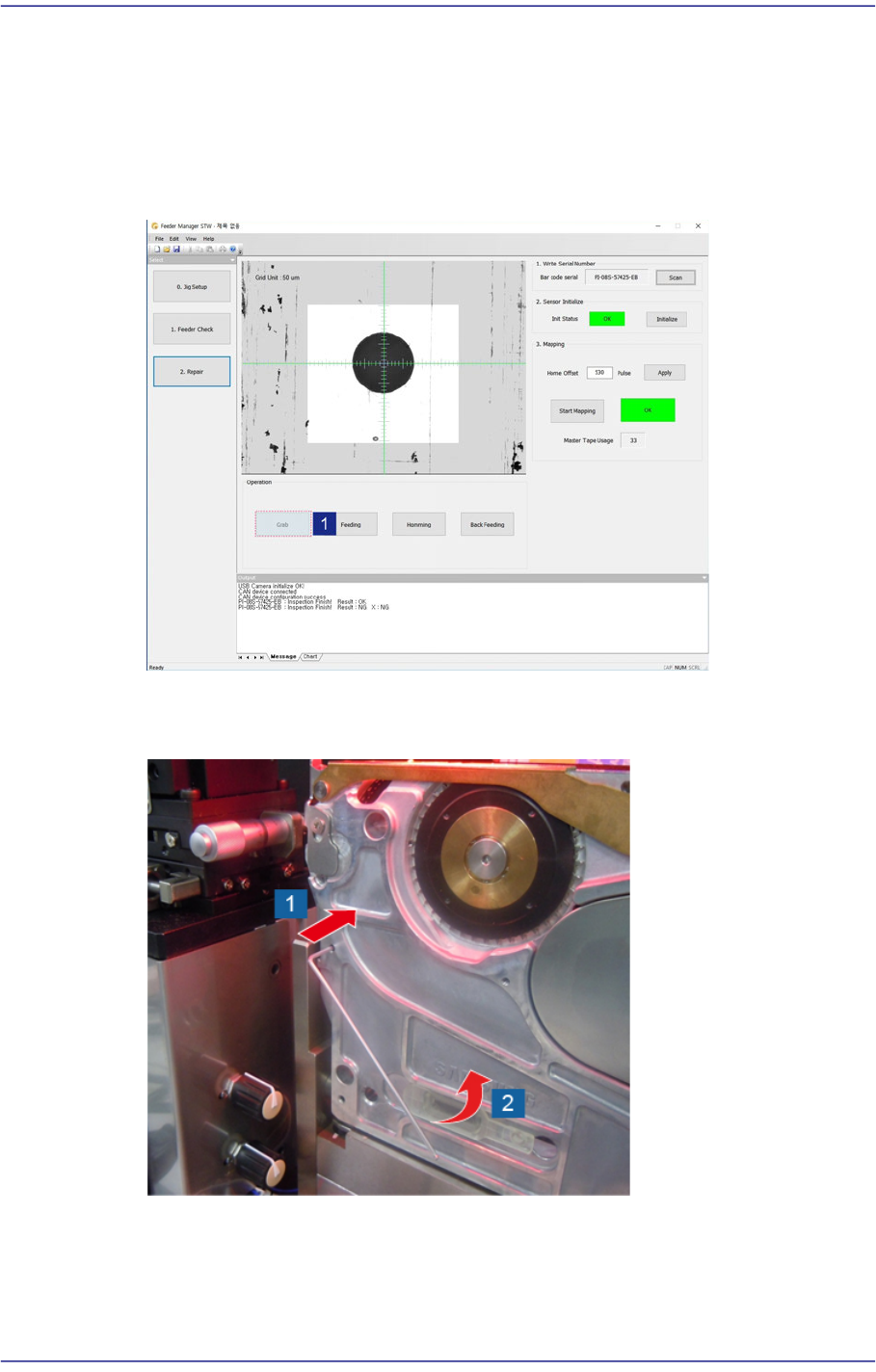

1. 在带式供料器插入主料带并且实行了校准用治具程序后，单击<Grab>按钮查看
主料带孔的中心位置。
2. 把1.5mm扳手插入X偏心销的固定Set Screw上并且朝逆时针方向旋转扳手拧开
Set Screw。
3. X偏心销前面有六角孔。把 2.5mm扳手插入该槽并且顺时针或逆时针方向旋转
扳手调整X偏心。
6-6
User's Guide For SME Feeder Calibration Jig
注 意 调整X偏心销时把2.5mm扳手中长度较短的部分插入六角孔
内。
如果没有把2.5mm扳手准确地插入X偏心销的六角孔的话，可
能会导致X偏心销的六角孔破损。
4. 调整X偏心销让视觉窗中主料带孔的中心与绿色十字线中心之间的间隔介于1
单位格以内。
6-7
保养及维修
5. 把调整X偏心销时使用的2.5mm扳手拿掉后，在 Set Screw插入1.5mm扳手并且
往顺时针方向旋转扳手固定住Set Screw。
注 意 使用过多力量固定Set Screw的话，可能会导致Screw受损。
