OM-1755 3-6 1.2.2.1 调整升降机的高度及倾斜度的方法 • 使用工具 :钩扳手2 个 ( 维护工具配件 ) Procedure (1) 将料盘拉钩推车固定到主机设置部。 (2) 将升降机单元移动到安装位置。 (3) 调整升降机单元的小脚轮高度，以便满足以下条件 ( 并且，小脚轮部的 螺栓间距为 3mm/pitch。) • 料盘拉钩推车侧的定位销须位于升降机侧、长孔部的中央。 料盘拉钩侧定位销 升降机侧长孔…
OM-1755
3-5
1.2.2 多段供料器拆卸步骤
Procedure
(1) 从单元交换菜单的单元选择中选择多段供料器单元。
(2) 按下
“
交换方法说明
”
的 [ 多段供料器取下方法 ] 按钮。
( 在多段供料器单元内存在元件时，去除元件。)
(3) 按下 [ 送料器READY] 开关，接通多段供料器的电源。
(4) 按下 [ 原点复位 ] 按钮。
( 将多段供料器的各马达轴进行
“
原点复位
”
。)
(5) 解除升降机单元的支撑脚。
(6) 解除升降机单元的紧固。
(7) 从料盘拉钩推车卸下升降机单元，从推车拔下升降机单元的总体插座
以及气源连接插头。
(8) 按下 [ 送料器READY] 开关，卸下推车。
(9) 从主机上卸下料盘拉钩推车的总体插座。
1305-001
1.2 单元交换
OM-1755
3-6
1.2.2.1 调整升降机的高度及倾斜度的方法
•
使用工具
:钩扳手2 个 ( 维护工具配件 )
Procedure
(1) 将料盘拉钩推车固定到主机设置部。
(2) 将升降机单元移动到安装位置。
(3) 调整升降机单元的小脚轮高度，以便满足以下条件 ( 并且，小脚轮部的
螺栓间距为 3mm/pitch。)
• 料盘拉钩推车侧的定位销须位于升降机侧、长孔部的中央。
料盘拉钩侧定位销 升降机侧长孔部
料盘拉钩侧划线 升降机侧划线
FC5
1305-001
1.2 单元交换
OM-1755
3-71305-001
•

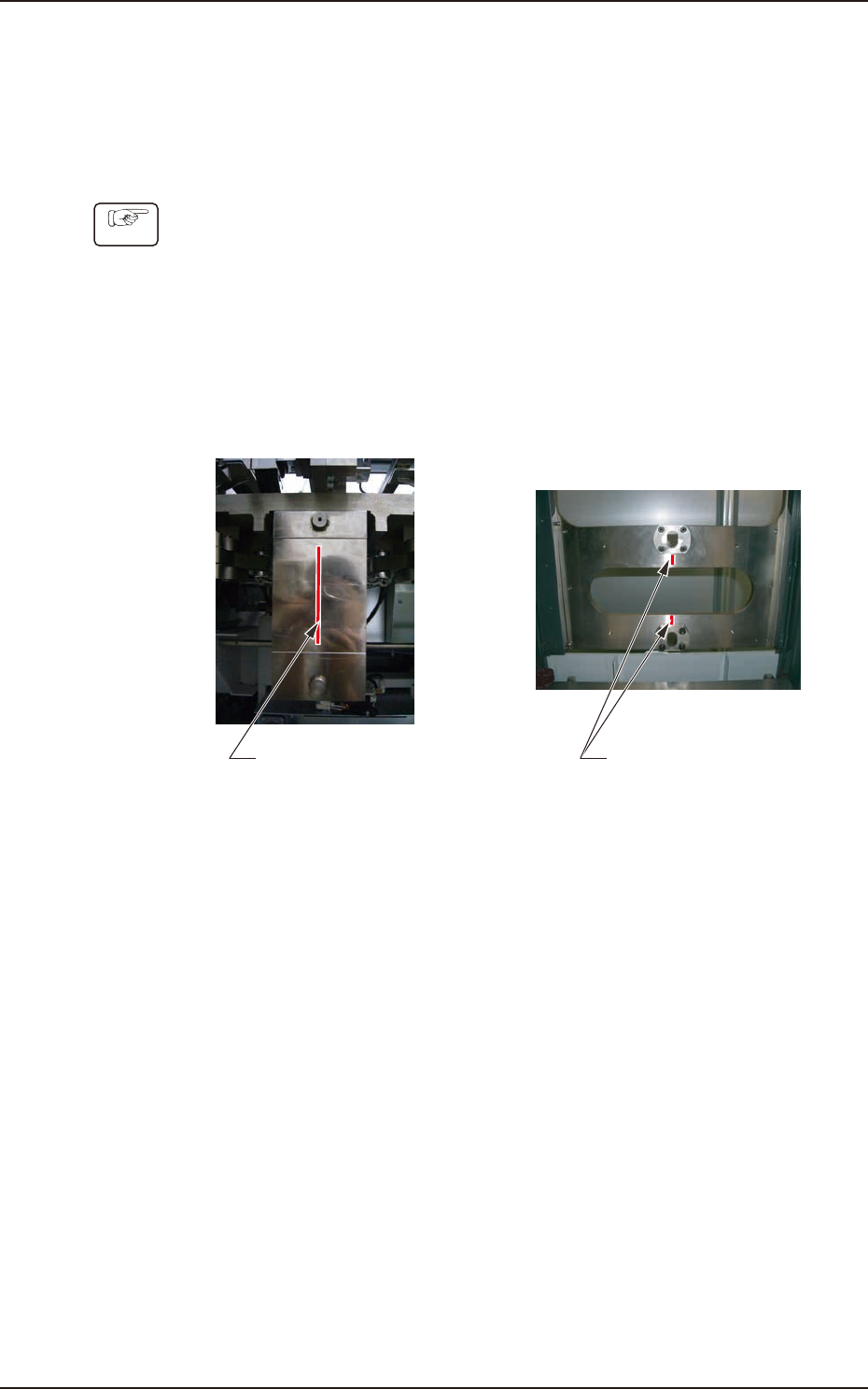

料盘拉钩推车侧和升降机单元侧的划线须一致。
组合料盘拉钩侧和升降机侧时
FC6
•
设在升降机单元背面侧的水准器 2 处气泡须静止在中央红圈内。
水准器 (2 处 )
FC7
(4) 用锁紧螺母固定小脚轮部的螺栓。
1.2 单元交换
