OM-1755 3-21 2.2 运行参数 2.2.1 多段供料器阵列更新设定 在 “ 运行参数 ” 选项卡中，按 [ 多段供料器阵列更新设定 ]Tab，便显示以下 选项卡。 [1] [2] [3] [4] “ 多段供料器阵列更新设定 ” 选项卡 FC20 [1] 多段供料器更新设定 ( 多段供料器阵列更新设定 ) 选择元件取出顺序方向为 “ X 方向 ” 或 “ Y 方向 ” 中的任意一个。通常 选择 “ Y 方向 ” 。 选择了 “…
OM-1755
3-20
[4] 储料盒 ( 储料箱 )1、2
调整升降机单元内下部的储料箱。
储料箱 1 补正值有支架位置、支架位置 ( 中 )、支架拉出水准、支架送
回位置。
支架 ( 调整 ) 位置 [mm]
是调整储料箱 1 补给位置的补正值数据。
根据升降机轴向调整位置移动的位置，输入适当的值。
Note
要上移升降机位置时，补正值输入为
“
-
”
值。
支架位置 ( 中 )[mm]
是调整储料箱交换位置的补正值数据。
Note
请用与调整位置同样的调整方法算出数值并进行调整。
支架拉出水准 [mm]
是调整从储料箱 1 向料盘拉钩 FDR 台拉出托盘时的料盘拉钩 FDR 台与
供料器段高度的补正值数据。
对准移动从储料箱 1 拉出托盘的段时，输入的补正值反映到升降机轴移
动量上。
如下情况时，需要进行拉出 / 返回水准的教示。
• 在主机上安装多段供料器时。
• 长时间停止主机时。
并且，拉出 / 返回水准的教示通过维护 / 单元交换 / 多段供料器安装步
骤的原点复位动作或维护 / 单元交换 / 次段教示进行。
Note
希望升降机位置处于上方时，补正值输入成为
“
+
”
的输入。
支架送回位置 [mm]
是调整将托盘从料盘拉钩 FDR 台送回到储料箱 1 时的料盘拉钩 FDR 台
与供料器段高度的补正值数据。
对准移动向储料箱 1 送回托盘的段时，输入的补正值反映到升降机轴移
动量中。
如下情况时，需要进行拉出 / 返回水准的教示。
• 在主机上安装多段供料器时。
• 长时间停止主机时。
并且，拉出 / 返回水准的教示通过维护 / 单元交换 / 多段供料器安装步
骤的原点复位动作或维护 / 单元交换 / 次段教示进行。
Note
希望升降机位置处于上方时，补正值输入成为
“
+
”
的输入。
1305-001
2.1 补正 ( 补正值 ) 数据
OM-1755
3-21
2.2 运行参数

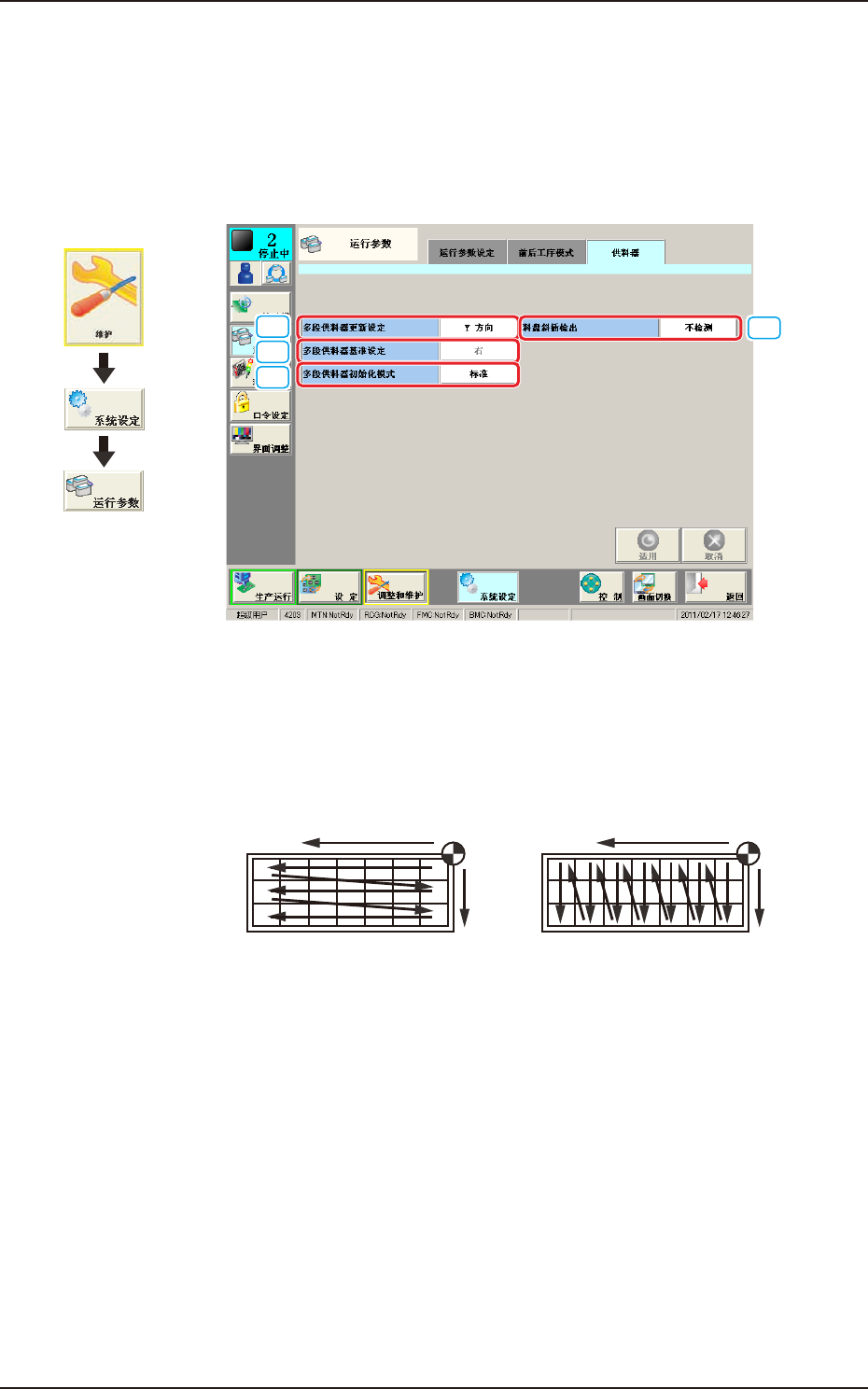

2.2.1 多段供料器阵列更新设定
在
“
运行参数
”
选项卡中，按 [ 多段供料器阵列更新设定 ]Tab，便显示以下
选项卡。
[1]
[2]
[3]
[4]
“
多段供料器阵列更新设定
”
选项卡 FC20
[1] 多段供料器更新设定 ( 多段供料器阵列更新设定 )
选择元件取出顺序方向为
“
X 方向
”
或
“
Y 方向
”
中的任意一个。通常
选择
“
Y 方向
”
。
选择了“X方向”时 选择了“Y方向”时
X
Y
X
Y
FC21
1305-001
界面展开
2.2 运行参数
OM-1755
3-22

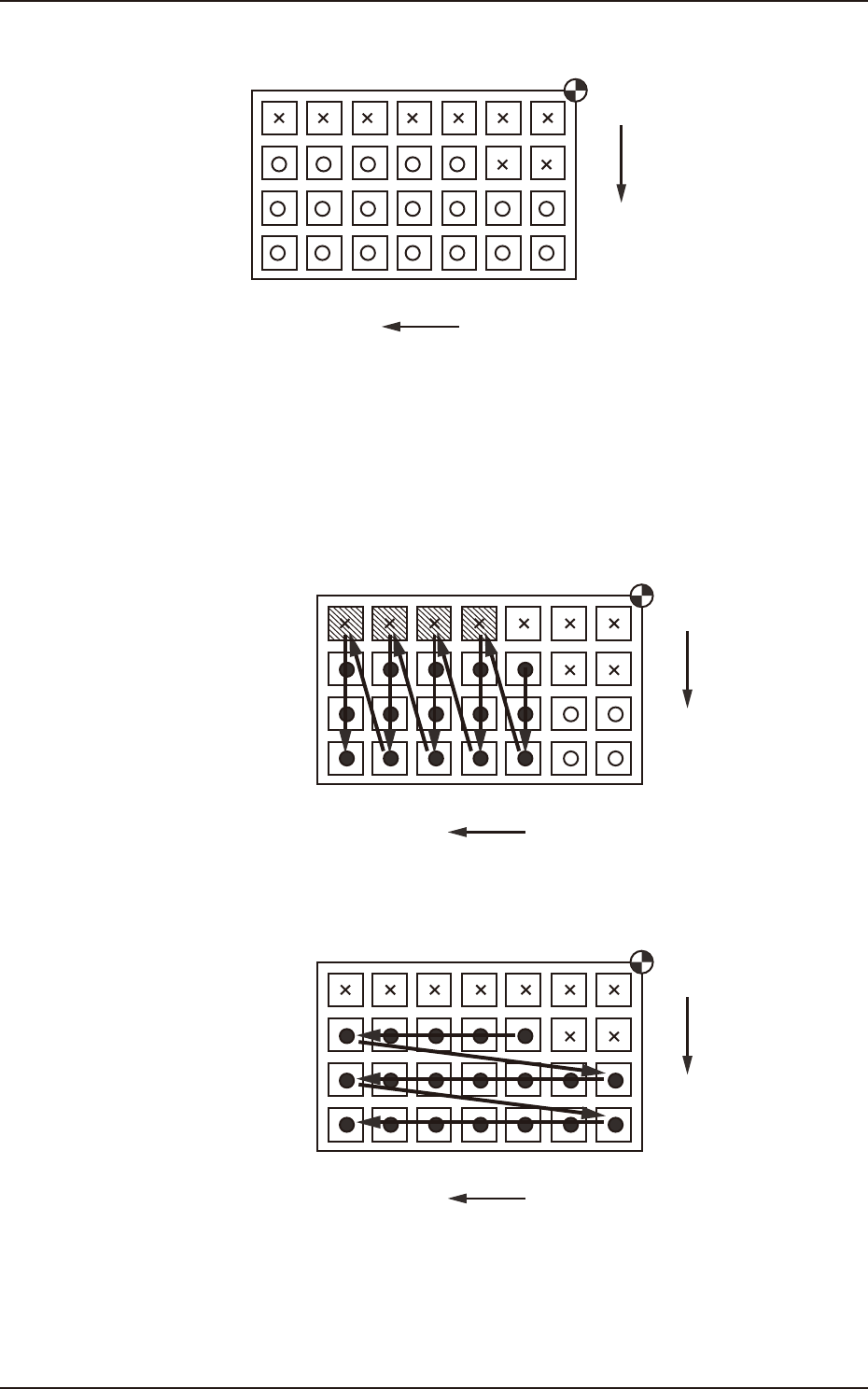

例
: 料盘的状态如 Fig.C17 时 ( 在装料盘时 )
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
×:无元件
(已取出)
○:有元件
FC22
•最先吸取元件的位置为 (X:3、Y:2)。
● : 正常吸取。
○ : 残留元件。
斜线: 吸取异常。
选择了“Y方向”时
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
FC23
3
1
2
99
･
･
･
2 199 ･ ･ ･ ･ ･ ･
X
Y
选择了“X方向”时
FC24
1305-001
