OM-1755 4-4 1.3 定期维护保养的项目 按单元分类记载维护保养的项目 ( 点检、清扫、注油等 ) 。 Reference 关于各个周期的维护保养，请参照 “ 第四章2.维护保养检查表 ” 章节。 Notice * 标记仅限初次的维护保养时期。 以后请按○标记的周期进行维护保养。 单元名 点检、清扫、注油部位 作业 维护保养周期 每天 每周 每月 每3个 月 每6个 月 一年 3.2.1 托盘 托盘 点检、清扫 ○ 轨道 …
OM-1755
4-3

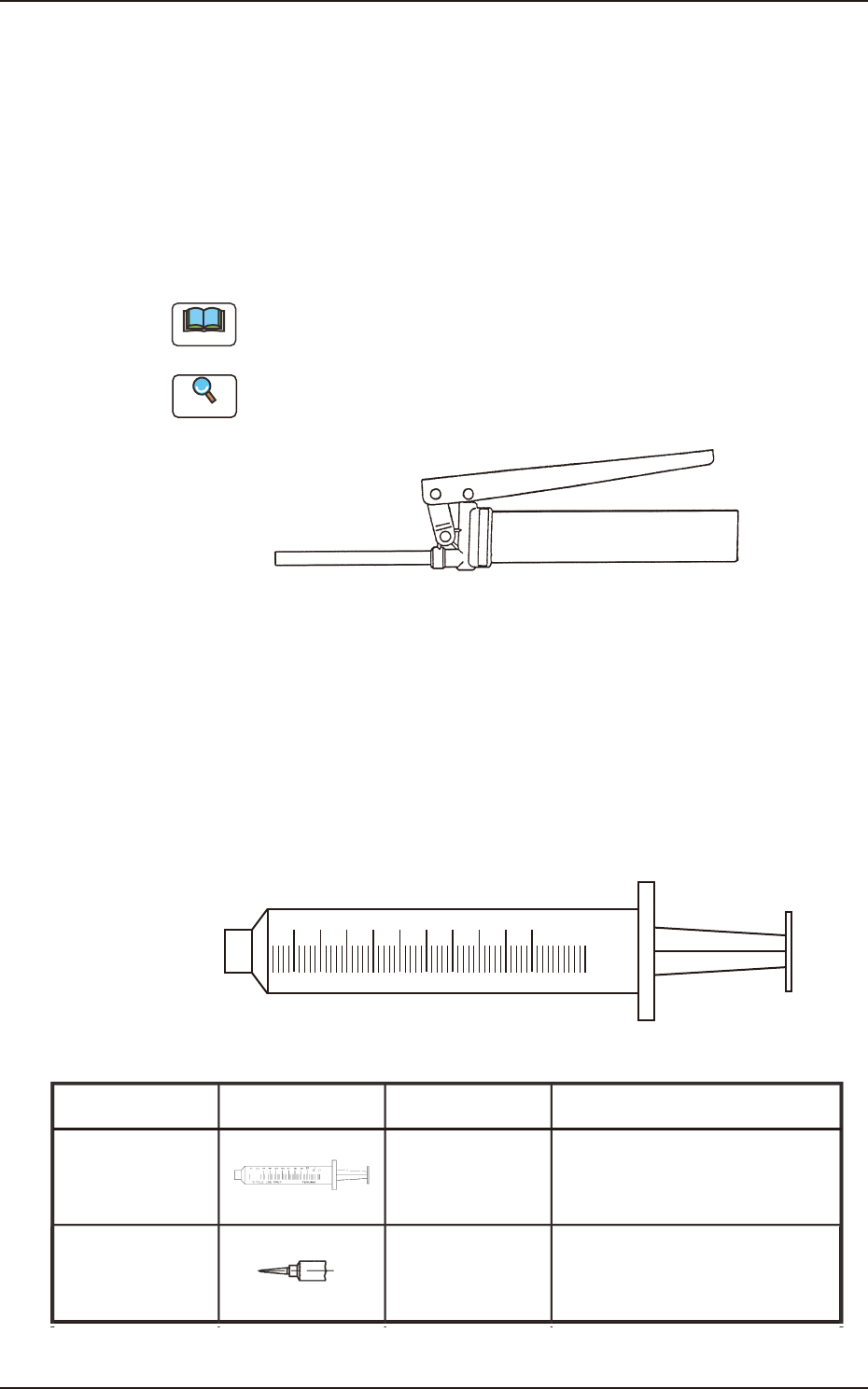

指定的注油器具
(1) 胶皮手套
请戴上胶皮手套进行涂刷。
(2) 手动注油枪
规格 :KH-120
元件编号:228A0022
厂家 :YamadaCorporation
Note
(a)仅限于使用在 DAPHNEEPONEXGREASENo.1 的注油上。
(b)需要手动注油枪以及助推杆时请购买。
Reference
关于使用方法，请参照手动注油枪附带的使用说明书。
FD1
(3) 注油器
使用于两种润滑油的注油上。
区别使用注油器和吸嘴。
两种润滑油 :DAPHNEEPONEXGREASENo.1
MOLYNOCGREASEAP1
外观
1
2
3
4
5
6
7
8
9
10
12
mL
SINGLE USE ONLY
TERUMO
FD2
228A0171
216A0451
规 格 形 状 元件编号 备 注
注油器
吸嘴 No.18
( 颜色 : 绿色 )
색갈색
厂家 : TERUMO
10ml SS-10-LZ
厂家 : SAN-EI TECH
内径 :
φ
0.84
锥形吸嘴 #5118TT-B
TD3
1305-001
1.2 维护保养准备
OM-1755
4-4
1.3 定期维护保养的项目
按单元分类记载维护保养的项目 ( 点检、清扫、注油等 )。
Reference
关于各个周期的维护保养，请参照
“
第四章2.维护保养检查表
”
章节。
Notice
* 标记仅限初次的维护保养时期。
以后请按○标记的周期进行维护保养。
单元名 点检、清扫、注油部位 作业
维护保养周期
每天 每周 每月 每3个月 每6个月 一年
3.2.1
托盘
托盘 点检、清扫 ○
轨道 点检 ○
上面 点检 ○
3.2.2
升降机单元
滚珠丝杠 注油 ○
机架下面 点检、清扫 ○
直线导轨 注油 ○
带子 点检 ○
升降机夹杆 点检 ○
3.2.3
储料箱搭载部
汽缸连接部 注油 ○
储料箱轨道 注油 ○
3.2.4
储料箱
料盘挡板支点部 注油 ○
3.2.5
料盘拉钩推车
托盘接收器 点检 ○
直线导轨 注油 ○
升降机紧固装置 注油 ○
定位销 注油 ○
料盘拉钩爪 注油 ○
送料器安装台上面槽 清扫 ○
送料器安装台上面 清扫 ○
带盘箱 清扫 ○
碎屑箱 清扫 ○
3.2.5.1
切割器单元
切割器箱内 清扫 ○
直线导轨 注油 ○
扁平环 交換 ○
氟片 交換 ○
聚氨酯夹板 交換 ○
TD4
1305-001
1.3 定期维护保养的项目
OM-1755
4-5
1.3.1 根据料带种类的碎屑箱清扫间隔时间的示例
送料器种类 8mm 双重 12/16mm
料带宽度 (mm) 8 12 16
间距 (mm) 2 4 8
厚度 (mm) 0.4 0.5 0.7 1.1 2.5 5
材质 纸带 压纹带
计算条件 以高速安装头 70000CPH 计算
以多功能安装头
8 点 / 分钟计算
清扫间隔 12 小时 5 小时
3 小时
30 分钟
2 小时 1 小时 24 小时 18 小时
送料器种类 24/32mm
料带宽度 (mm) 24 32
间距 (mm) 16
厚度 (mm) 5 10 16 5 10 16
材质 压纹带
计算条件 以多功能安装头 8 点 / 分钟计算
清扫间隔 6 小时 3 小时 2 小时
4 小时
30 分钟
2 小时
1 小时
30 分钟
送料器种类 44/56mm 72mm
料带宽度 (mm) 44 56 72
间距 (mm) 28 36
厚度 (mm) 5 10 16 5 10 16 5 10 16
材质 压纹带
计算条件 以多功能安装头 8 点 / 分钟计算
清扫间隔 2 小时 1 小时 30 分钟
1 小时
30 分钟
1 小时 30 分钟 1 小时 30 分钟 20 分钟
TD4
Note
(a)上述表格为一个示例。请考虑实际使用的料带种类决定清扫的间隔。
(b)清扫碎屑箱后，请去除推车上的切割碎屑，将碎屑箱放入并推入到底。
1305-001
