OM-1755 2-22 1305-001 2.4 生产数据 2.4.4.1 “ 列表表示 ( 一览显示 ) 界面 ” FB20 [1] 段 表示储料箱的段号。 段号为按钮，按下段号的按钮，便显示 “ 各段情报 ” 界面。 [2] 模块 1 ～ 9 指定将多段供料器数据设定的各种元件配置到各段、各模块的何处。 界面展开
OM-1755
2-211305-001
2.4 生产数据
(F03) 供料器 段数据
“
供料器 段
”

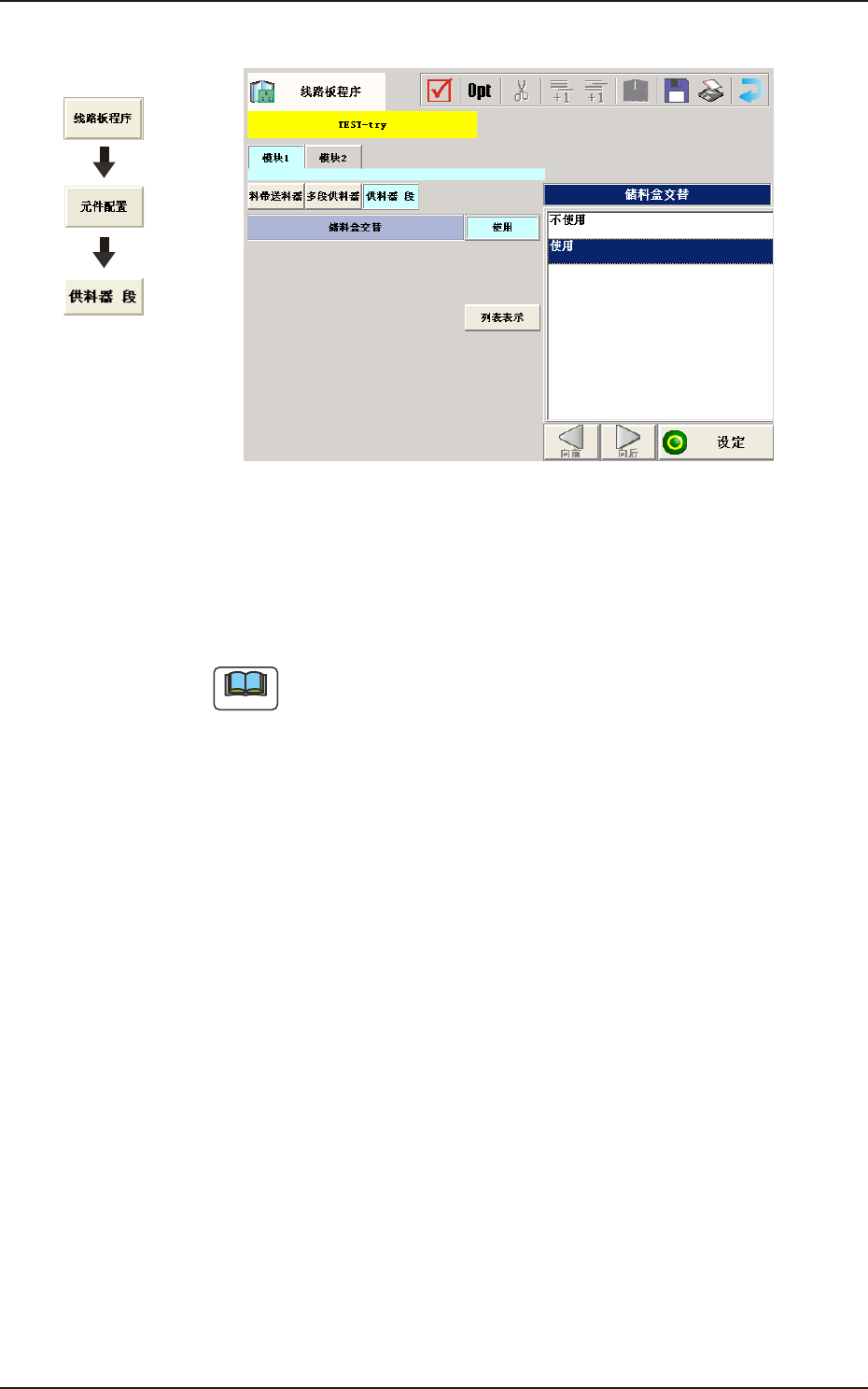

编辑界面 FB19
(F03_01) 储料盒 ( 储料箱 ) 交替
在同一多段供料器内的储料箱 1和储料箱 2中运行。
将
“
储料盒交替
”
指定为 [ 使用 ]，在储料箱内没有主机要求种类的时点，
就自动切换到备用储料箱继续运行。
Note
(a) 各储料箱可自由配置各储料箱的元件设置位置 ( 段号 / 模块号 )、
备用段 / 备用模块的有无，无须进行同一配置。
(b)
“
储料盒交替
”
在储料箱内没有要求种类的时点起动。
同一种类被设定在多个段时，将优先进行托盘替代。
界面展开
OM-1755
2-221305-001
2.4 生产数据
2.4.4.1
“

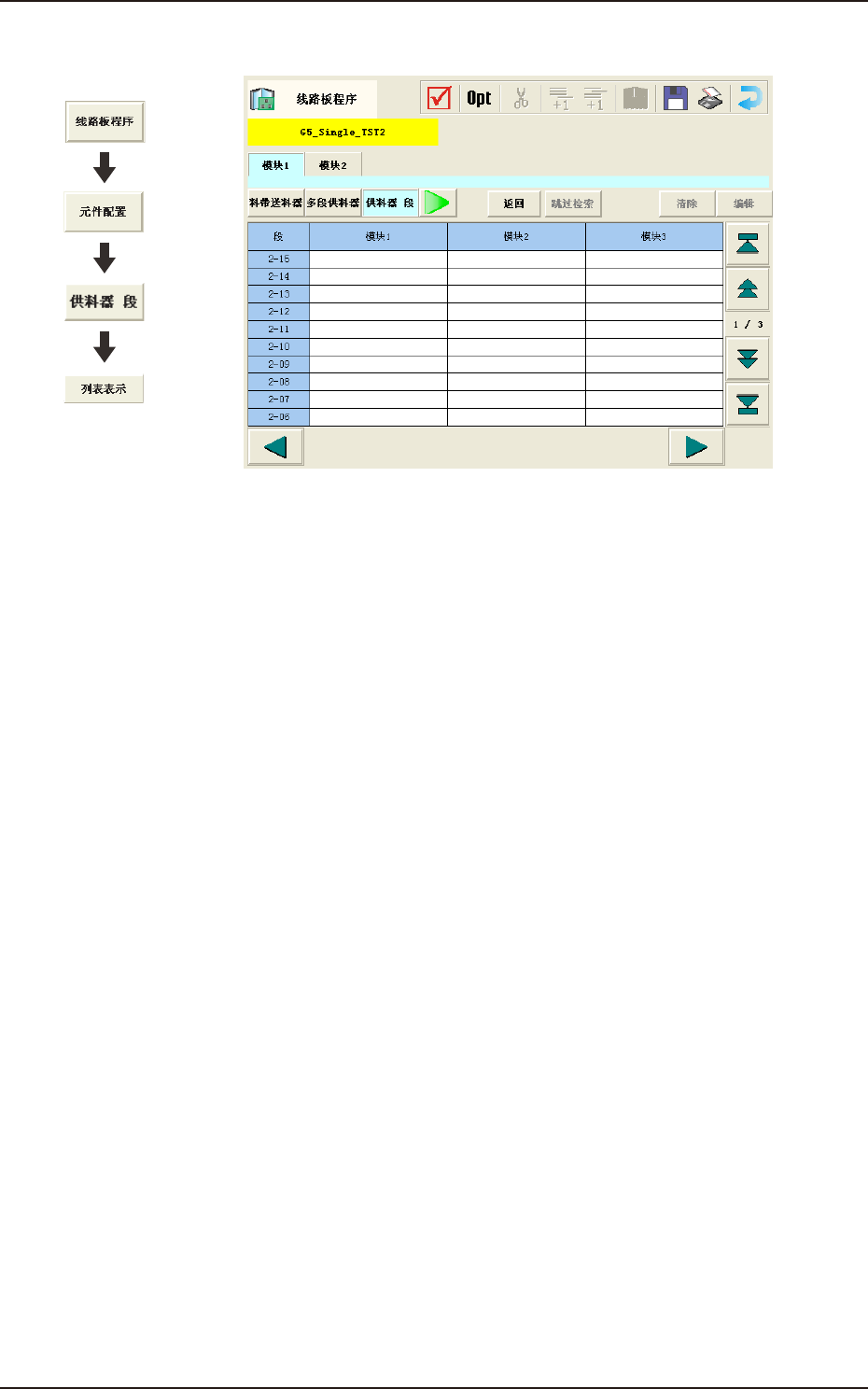

列表表示 ( 一览显示 ) 界面
”
FB20
[1] 段
表示储料箱的段号。
段号为按钮，按下段号的按钮，便显示
“
各段情报
”
界面。
[2] 模块 1 ～ 9
指定将多段供料器数据设定的各种元件配置到各段、各模块的何处。
界面展开
OM-1755
2-231305-001
2.4 生产数据
2.4.4.2 各段情报数据的编辑
[1]
[2]
[3]
[4]
“

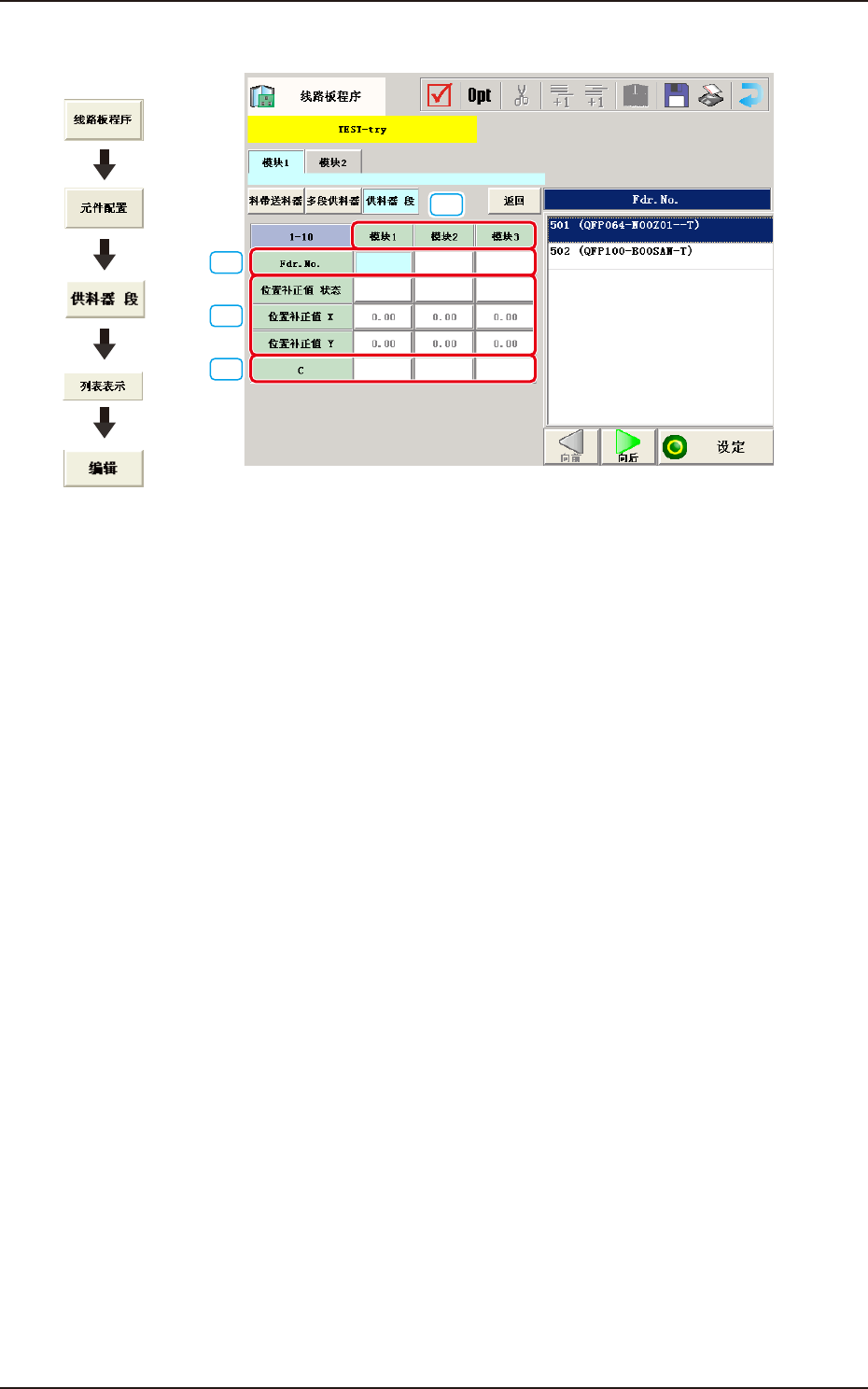

各段情报 [1-15 段 ]
”
界面
FB21
[1] 模块
显示模块号。
[2] Fdr.No.
显示配置在模块的 FdrNo.。
[3] 位置补正值 状态
从
“
右
”
、
“
左
”
中选择模块基准点 X。
位置补正值 X、Y [mm]
输入从各模块的托盘基准位置看到的多段供料器的坐标基准。
[4] C( 控制指令 )
可以进行控制指令的选择。
界面展开
