Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 127 JC-5 401 630 059 5888 PIN,GUIDE 1 809JC-020-401 402 630 064 6153 SHAFT 7 809JC-020-402 403 630 096 8040 SHAFT 1 809JC-020-403 404 630 064 5590…
MODEL TCM-X110
0306-001
126
XY

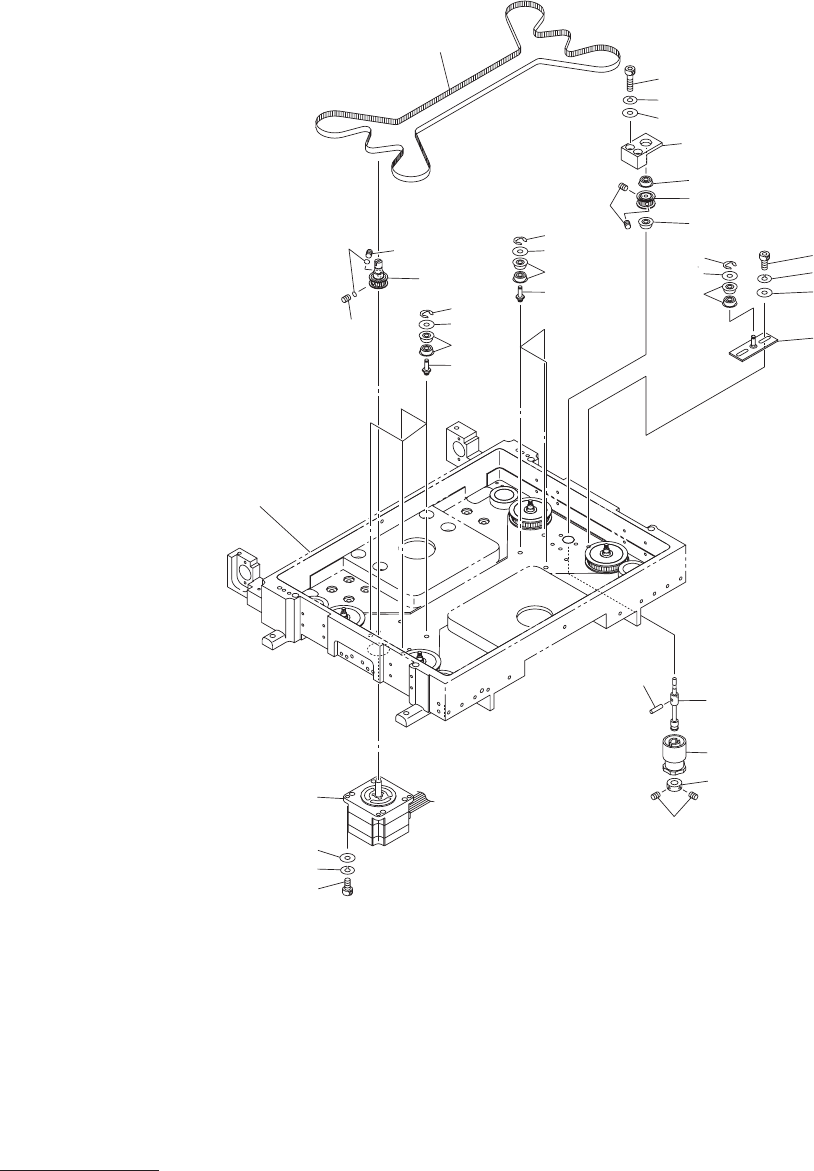

トップベース部
XY TOP BASE SECTION
Fig. JC-5
バックアップベース上下駆動部
Back-up Base
Leveller Driver
See Fig.JC-1
Key No.4
415
425
424
424
410
413
404
408
414
408
420
422
408
402
410
422
408
403
401
420
409
406
412
422
421
418
405
410
422
408
402
419
421
422
417
421
422
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
127
JC-5
401 630 059 5888 PIN,GUIDE 1 809JC-020-401
402 630 064 6153 SHAFT 7 809JC-020-402
403 630 096 8040 SHAFT 1 809JC-020-403
404 630 064 5590 HOLDER 1 809JC-020-404
405 630 066 1163 SHAFT 1 809JC-020-405
406 630 064 6061 COLLAR 1 809JC-020-406
408 630 001 1388 BEARING,RADIAL 18 RF-1340ZZ 809JC-020-408
409 630 059 6823 CLUTCH/BRAKE 1 809JC-020-409
410 411 000 9809 RING E 3 8 809JC-020-410
412 630 092 9799 ASSY,MOTOR,STEPPING 1 MPM19(BPC) 809JC-020-412
413 630 122 8242 PULLEY,TIMING 1 809JC-020-413
414 630 059 6755 PULLEY,TIMING 1 809JC-020-414
415 630 097 1422 BELT,TIMING 1 809JC-020-415
417 630 000 7633 BOLT,HEX-SCT 2 809JC-020-417
418 630 000 7640 BOLT,HEX-SCT 4 809JC-020-418
419 630 000 7664 BOLT,HEX-SCT 2 809JC-020-419
420 630 000 8883 SET SCREW 4 809JC-020-420
421 411 141 2905 WASHER SPR 4 8 809JC-020-421
422 411 141 4008 WASHER V 4X9X0.8 16 809JC-020-422
424 630 008 1053 SET SCREW 2 809JC-020-424
425 630 061 1434 SHEET 2 809JC-020-425
MODEL TCM-X110
0306-001
128
XY

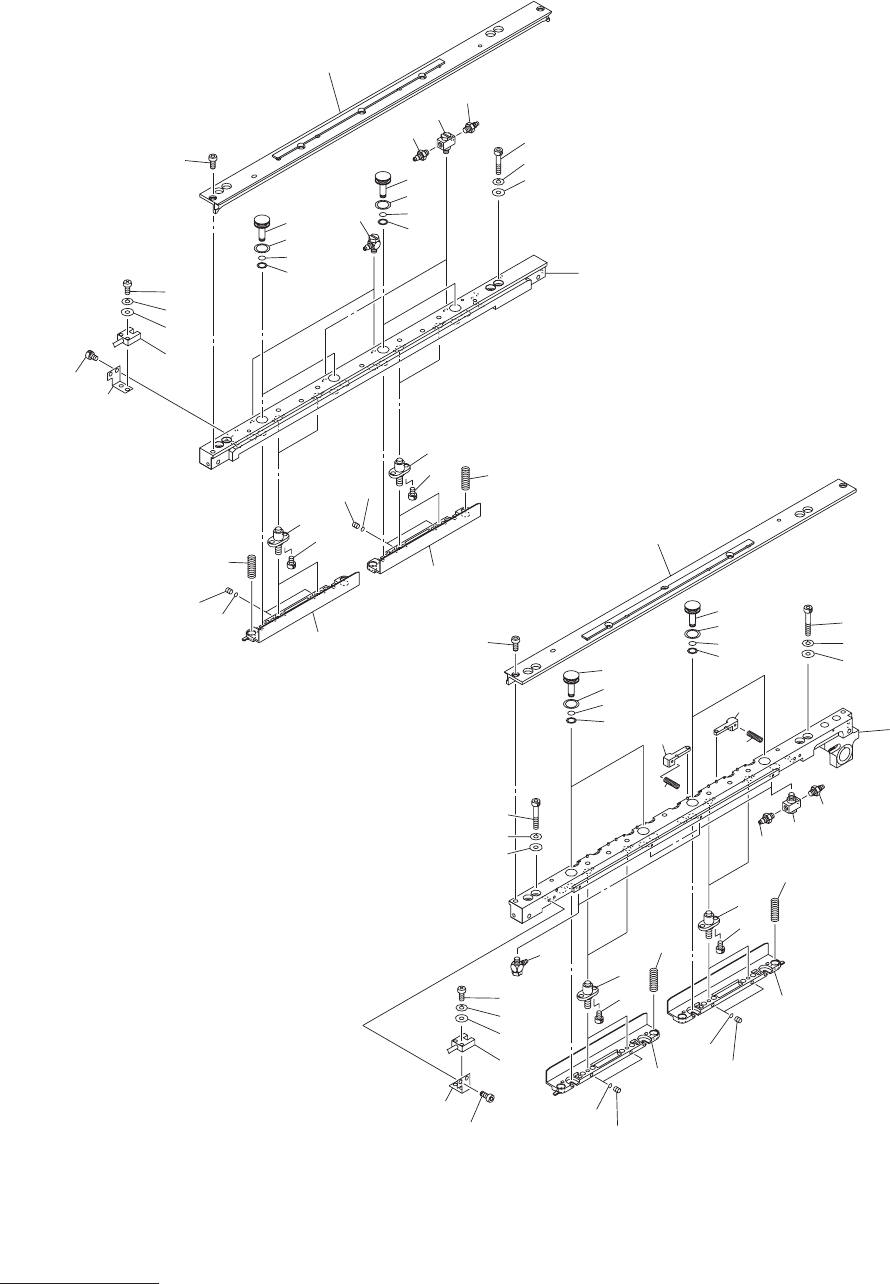

テーブル部
XY TABLE SECTION
Fig. JD-1 XY
シュート
XY Chute
2
23
25
26
1
24
22
13
17
12
13
17
7
5
12
24
22
18
34
27
33
25
26
15
16
23
25
26
13
17
12
7
5
13
17
12
32
22
24
22
24
20
15
8
9
11
10
8
9
11
10
35
36
29
30
31
14
17
28
18
8
9
11
10
8
9
11
10
29
30
31
14
17
15
20
15
16
37
37
