Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 143 JE-2 103 630 097 1392 MECH P ARTS(CABLEVEYOR) 1 809JE-010-103 104 630 047 9782 AIR LINE EQPT 4 809JE-010-104 1 15 630 096 7982 BLOCK 1 809JE-0…
MODEL TCM-X110
0306-001
142
XY
テーブル配管、配線
XY TABLE PIPING,WIRING

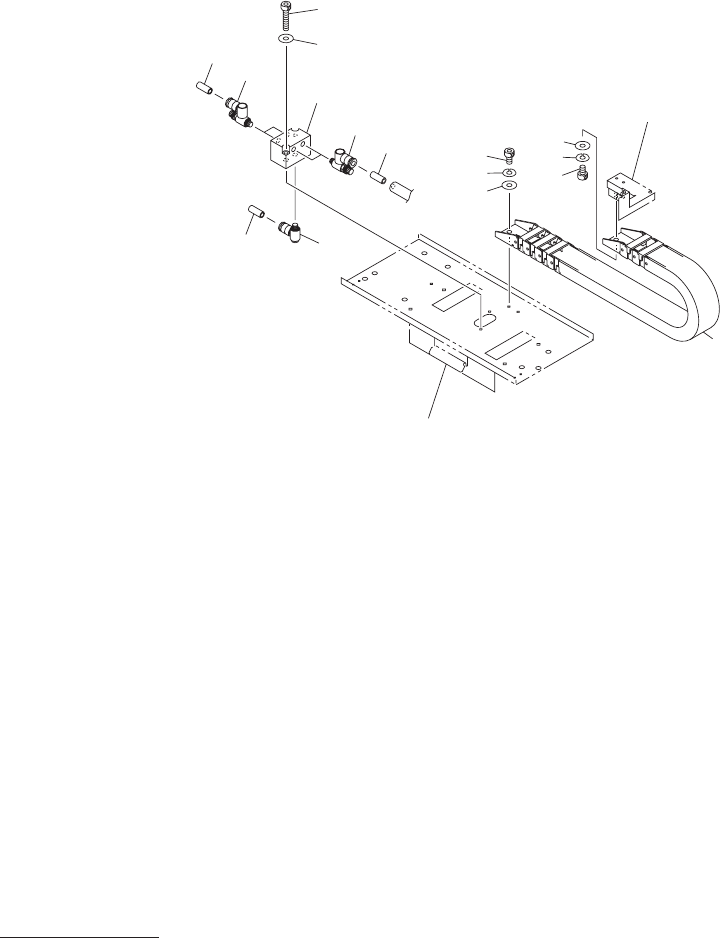

Fig. JE-2 Z
クランプ配管 - １
Z Clamp Piping-1
See Fig.JE-1
Key No.2
See Fig.JE-1
Key No.1
11
9
11
8
120
103
104
11
5
11
6
104
11
7
11
7
117
122
121
119
120
11
8
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
143
JE-2
103 630 097 1392 MECH PARTS(CABLEVEYOR) 1 809JE-010-103
104 630 047 9782 AIR LINE EQPT 4 809JE-010-104
115 630 096 7982 BLOCK 1 809JE-010-115
116 630 093 7459 PIPE FITTINGS 2 809JE-010-116
117 630 079 8432 AIR LINE EQPT 6 809JE-010-117
118 630 000 7503 BOLT,HEX-SCT 4 809JE-010-118
119 411 141 2806 WASHER SPR 3 4 809JE-010-119
120 411 141 3902 WASHER V 3X7X0.5 4 809JE-010-120
121 630 000 7565 BOLT,HEX-SCT 2 809JE-010-121
122 411 141 5807 WASHER F 3X6X0.5 2 809JE-010-122
MODEL TCM-X110
0306-001
144
XY
テーブル配管、配線
XY TABLE PIPING,WIRING

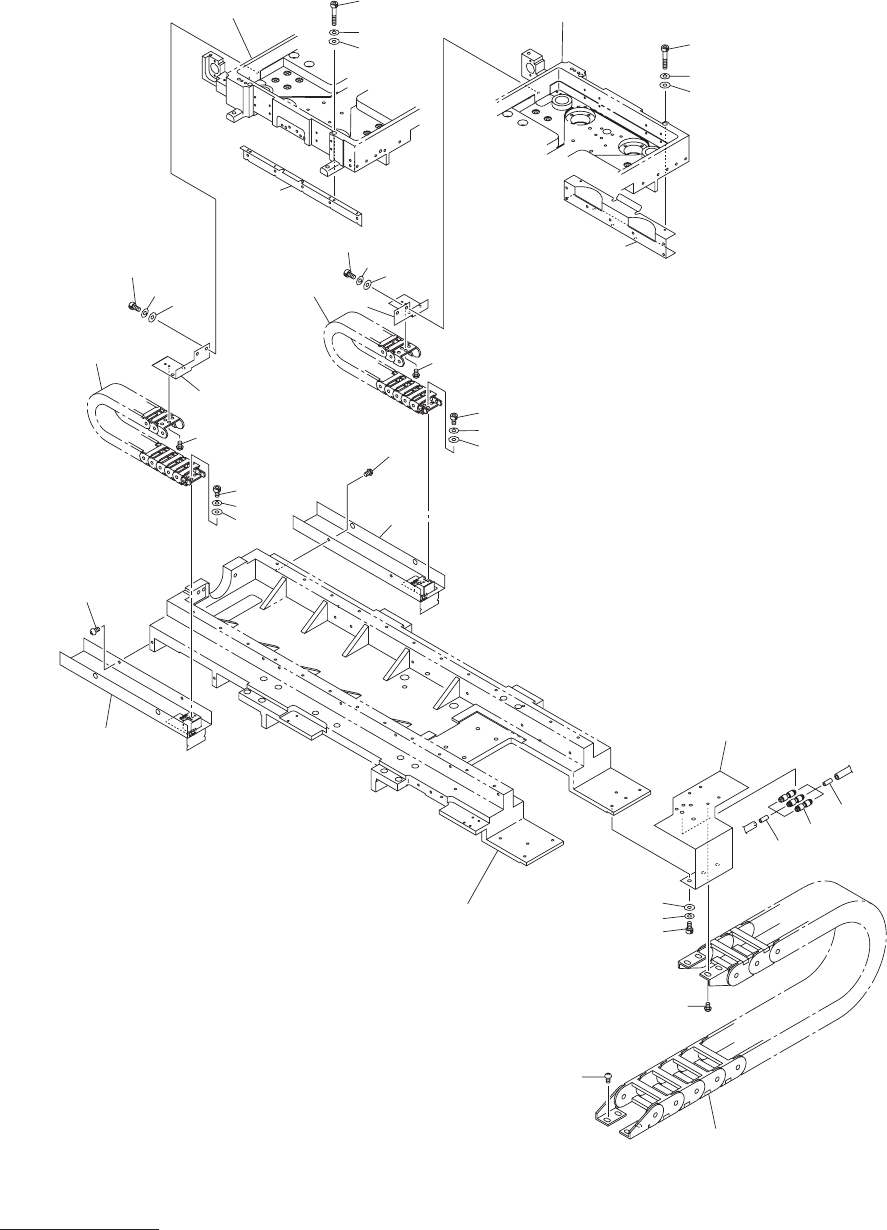

Fig. JE-3
配管、配線支持部
Piping,Wiring Supporter
204
233
202
203
201
206
216
227
208
227
216
See Fig.JC-
1
Key No.4
See Fig.JB-4
Key No.301
205
232
225
226
232
225
226
See Fig.JC-1
Key No.4
233
209
218
221
211
213
224
225
226
229
228
222
219
231
209
213
224
225
226
218
221
211
