MODEL TCM-X1 10 0507-002 146 XY テーブル配管、配線 XY T ABLE PIPING,WIRING Fig. JE-4 Z クランプ配管 - ２ Z Clamp Piping-2 See Fig.L-1 Key No.9 308 309 310 306 31 1 307 309 312 304 302 303 305
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
145
JE-3
201 630 096 8019 BRACKET 1 809JE-010-201
202 630 096 8576 BRACKET 1 809JE-010-202
203 630 096 8569 BRACKET 1 809JE-010-203
204 630 096 9160 PLATE 1 809JE-010-204
205 630 120 4253 PLATE 1 809JE-010-205
206 630 098 9830 MECH PARTS 1 809JE-010-206
208 630 076 8916 PIPE FITTINGS 3 809JE-010-208
209 630 097 1415 MECH PARTS(CABLEVEYOR) 2 809JE-010-209
211 630 000 7626 BOLT,HEX-SCT 4 809JE-010-211
213 411 050 5004 SCR TRS 3X6 4 809JE-010-213
216 411 140 8007 SCR TRS 5X6 8 809JE-010-216
218 411 141 2905 WASHER SPR 4 4 809JE-010-218
219 411 141 6705 WASHER SPR 5 3 809JE-010-219
221 411 141 4008 WASHER V 4X9X0.8 4 809JE-010-221
222 411 141 4107 WASHER V 5X10X1 3 809JE-010-222
224 630 000 7503 BOLT,HEX-SCT 4 809JE-010-224
225 411 141 2806 WASHER SPR 3 8 809JE-010-225
226 411 141 3902 WASHER V 3X7X0.5 8 809JE-010-226
227 630 079 8432 AIR LINE EQPT 6 809JE-010-227
228 630 099 5893 BRACKET 1 809JE-010-228
229 630 099 5947 BRACKET 1 809JE-010-229
231 630 000 7756 BOLT,HEX-SCT 3 809JE-010-231
232 630 000 7596 BOLT,HEX-SCT 4 809JE-010-232
233 630 076 8824 BOLT,HEX-SCT(BUTTON HEAD) 4 809JE-010-233
MODEL TCM-X110
0507-002
146
XY
テーブル配管、配線
XY TABLE PIPING,WIRING

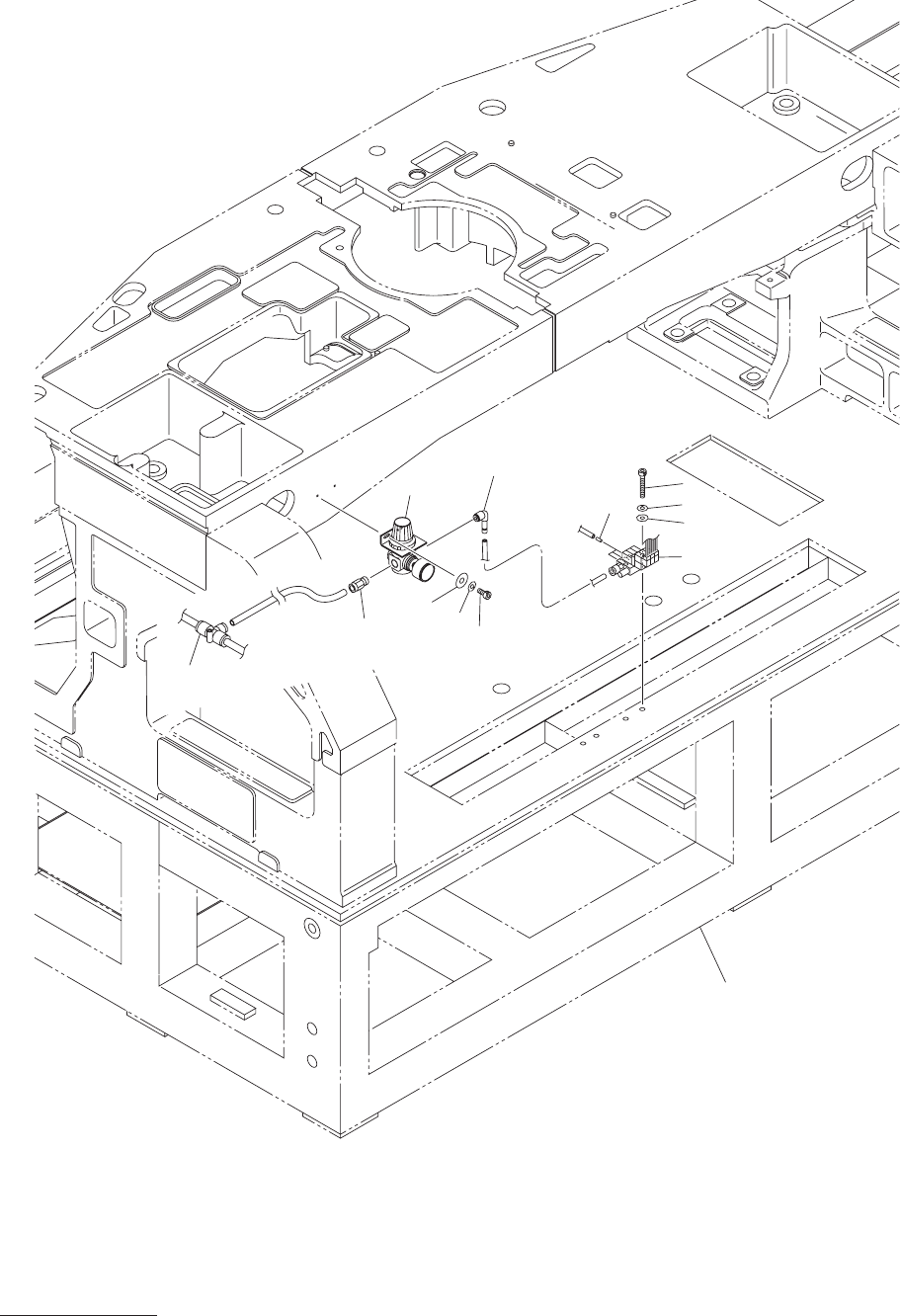

Fig. JE-4 Z
クランプ配管 - ２
Z Clamp Piping-2
See Fig.L-1
Key No.9
308
309
310
306
311
307
309
312
304
302
303
305
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
147
JE-4
302 630 003 7005 PIPE FITTINGS 1 809JE-010-302
303 630 080 1439 PIPE FITTINGS 1 809JE-010-303
304 630 123 3260 AIR LINE EQPT 1 809JE-010-304
305 630 003 7302 PIPE FITTINGS 1 809JE-010-305
306 630 097 1453 VALVE 1 YSV54,YSV55 809JE-010-306
307 630 000 7633 BOLT,HEX-SCT 2 809JE-010-307
308 630 000 7688 BOLT,HEX-SCT 2 809JE-010-308
309 411 141 2905 WASHER SPR 4 4 809JE-010-309
310 411 141 4008 WASHER V 4X9X0.8 2 809JE-010-310
311 630 079 8432 AIR LINE EQPT 2 809JE-010-311
312 630 001 0213 WASHER 2 809JE-010-312
