P-0186-003 - 第191页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 189 L-2 106 630 033 6955 PIPE FITTINGS(BAND) 2 809L--010-106 107 630 091 3545 TUBE 1 809L--010-107 1 1 1 630 052 1986 TUBE 1 809L--010-1 1 1 1 16 …
MODEL TCM-X110
0306-001
188
本体部
MAIN BODY SECTION

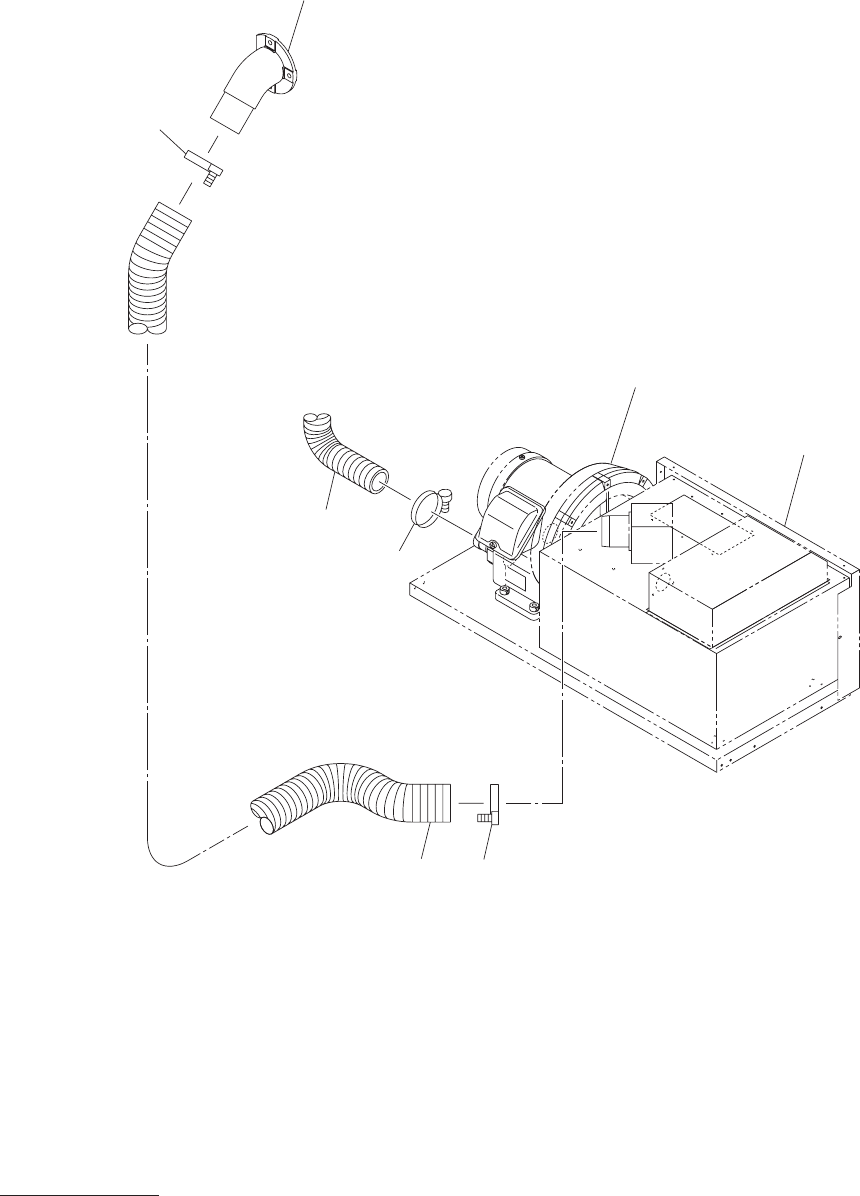

Fig. L-2
ダクトホース
Duct Hose
111
11
6
See Fig.LB-1
Key No.1
See Fig.LB-1
Key No.42
107 106
106
See Fig.E-1
Key No.21
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
189
L-2
106 630 033 6955 PIPE FITTINGS(BAND) 2 809L--010-106
107 630 091 3545 TUBE 1 809L--010-107
111 630 052 1986 TUBE 1 809L--010-111
116 630 009 3544 PIPE FITTINGS(BAND) 1 809L--010-116
MODEL TCM-X110
0306-001
190
本体部
MAIN BODY SECTION

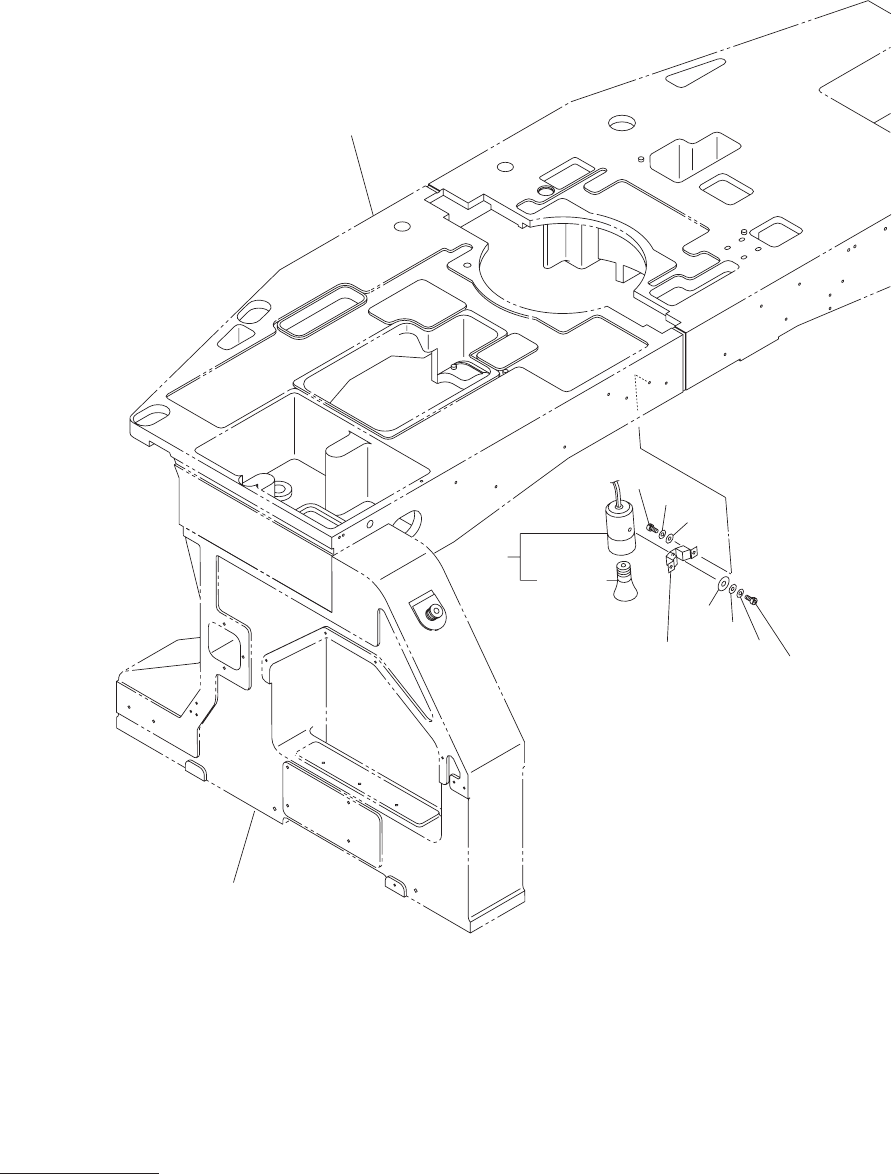

Fig. L-3
スポットライト
Spotlight
209
208
207
See Fig.L-1
Key No.12
See Fig.L-1
Key No.10
204
203
202
201
201-10
205
206
