P-0186-003 - 第196页

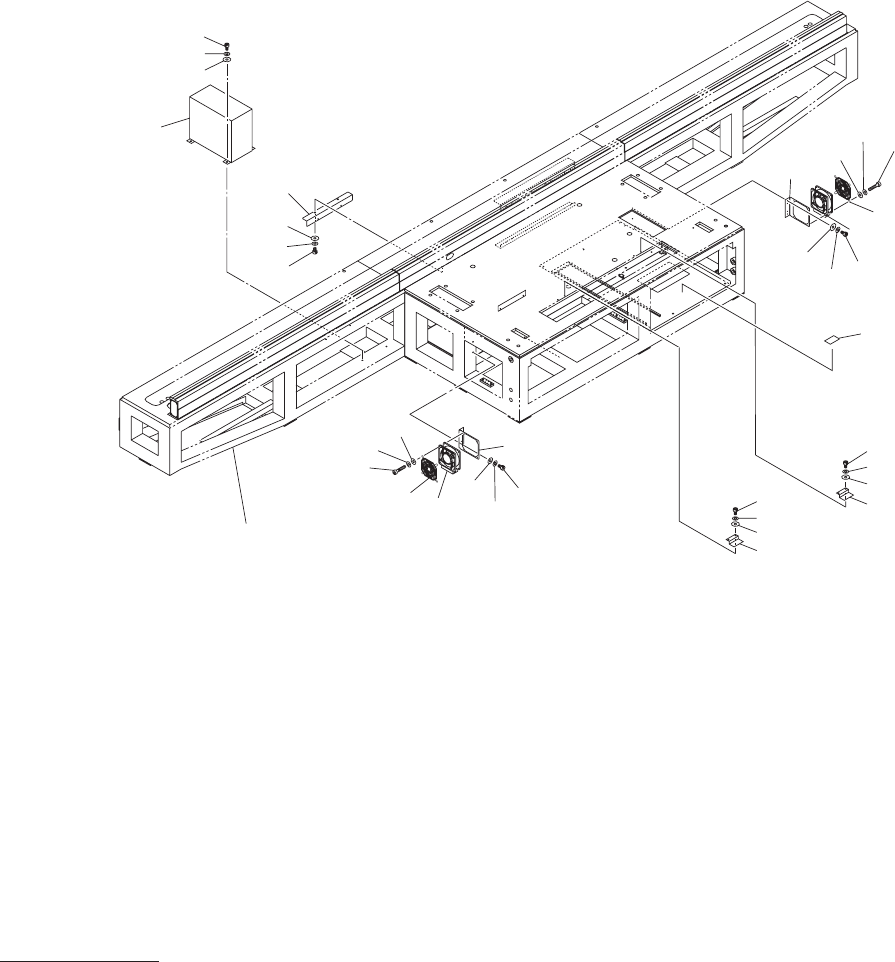

MODEL TCM-X1 10 0507-002 194 本体部 MAIN BODY SECTION Fig. L-6 本体冷却ファン Machine Cooling Fan 534 533 535 532 503 502 504 534 533 535 532 527 516 515 514 503 502 504 520 523 517 518 516 515 514 See Fig.L-1 Key No.9 See Fig.B-1…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
193
L-4
301 630 119 0211 STAY 1 809L--010-301
302 630 001 0220 WASHER 2 809L--010-302
303 411 141 6705 WASHER SPR 5 2 809L--010-303
304 630 000 7770 BOLT,HEX-SCT 2 809L--010-304
309 630 117 2477 ASSY,SENSOR,PELEC 1 BPH34 Amp 809L--010-309
310 630 004 2108 SENSOR,PELEC 1 BPH34,FU-6F 809L--010-310
331 630 116 5509 COVER 1 809L--010-331
333 630 000 7756 BOLT,HEX-SCT 7 809L--010-333
334 411 141 6705 WASHER SPR 5 7 809L--010-334
335 411 141 4107 WASHER V 5X10X1 7 809L--010-335
341 630 095 7938 BRACKET 1 809L--010-341
342 411 141 4107 WASHER V 5X10X1 2 809L--010-342
343 411 141 6705 WASHER SPR 5 2 809L--010-343
344 630 000 7756 BOLT,HEX-SCT 2 809L--010-344
MODEL TCM-X110
0507-002
194
本体部
MAIN BODY SECTION
Fig. L-6
本体冷却ファン
Machine Cooling Fan
534
533
535
532
503
502
504
534
533
535
532
527
516
515
514
503
502
504
520
523
517
518
516
515
514
See Fig.L-1
Key No.9
See Fig.B-1
Key No.29
523
517
518
513
512
513
527
512
530
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
195
L-6
502 630 000 7763 BOLT,HEX-SCT 4 809L--010-502
503 411 141 6705 WASHER SPR 5 4 809L--010-503
504 630 001 0220 WASHER 4 809L--010-504
512 630 000 7749 BOLT,HEX-SCT 4 809L--010-512
513 411 141 4107 WASHER V 5X10X1 4 809L--010-513
514 630 000 9293 MACHINE SCREW 8 809L--010-514
515 411 008 1706 WASHER SPR 4 8 809L--010-515
516 411 119 2104 WASHER V 4X9X0.8 8 809L--010-516
517 630 087 0015 MOTOR,AC 2 MFAN8,MFAN9,MRS14-TUL
809L--010-517
518 630 061 7429 ACCESSORY,MOT-M 2 809L--010-518
520 630 086 8265 BRACKET 1 809L--010-520
523 630 097 3037 BRACKET 2 809L--010-523
527 411 141 6705 WASHER SPR 5 4 809L--010-527
530 630 122 8471 NAME PLATE,NOTICE 1 809L--010-530
532 630 098 6723 COVER 2 809L--010-532
533 630 000 7626 BOLT,HEX-SCT 4 809L--010-533
534 411 141 2905 WASHER SPR 4 4 809L--010-534
535 411 141 4008 WASHER V 4X9X0.8 4 809L--010-535
