MODEL TCM-X1 10 0507-002 284 機械廻り２ MISCELLANEOUS P ARTS-2 Fig. RM-1 H 、 CZ 、 MZ 軸モータドライバ H,CZ,MZ Axis Motor Driver 67 72 86 See Fig.L-1 Key No.1 2 86 54 92 91 90 70 82 96 98 93 52 51 99 97 98 99 95 98 99 69 96 98 99 87 8…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
283
RL-6
551 630 115 8839 PLATE 1 809RL-010-551
552 630 109 2065 BRACKET 1 809RL-010-552
594 630 000 7619 BOLT,HEX-SCT 4 809RL-010-594
595 411 141 2905 WASHER SPR 4 4 809RL-010-595
596 630 001 0213 WASHER 4 809RL-010-596
597 630 000 7756 BOLT,HEX-SCT 4 809RL-010-597
598 411 141 6705 WASHER SPR 5 4 809RL-010-598
599 630 001 0220 WASHER 4 809RL-010-599
MODEL TCM-X110
0507-002
284
機械廻り２
MISCELLANEOUS PARTS-2

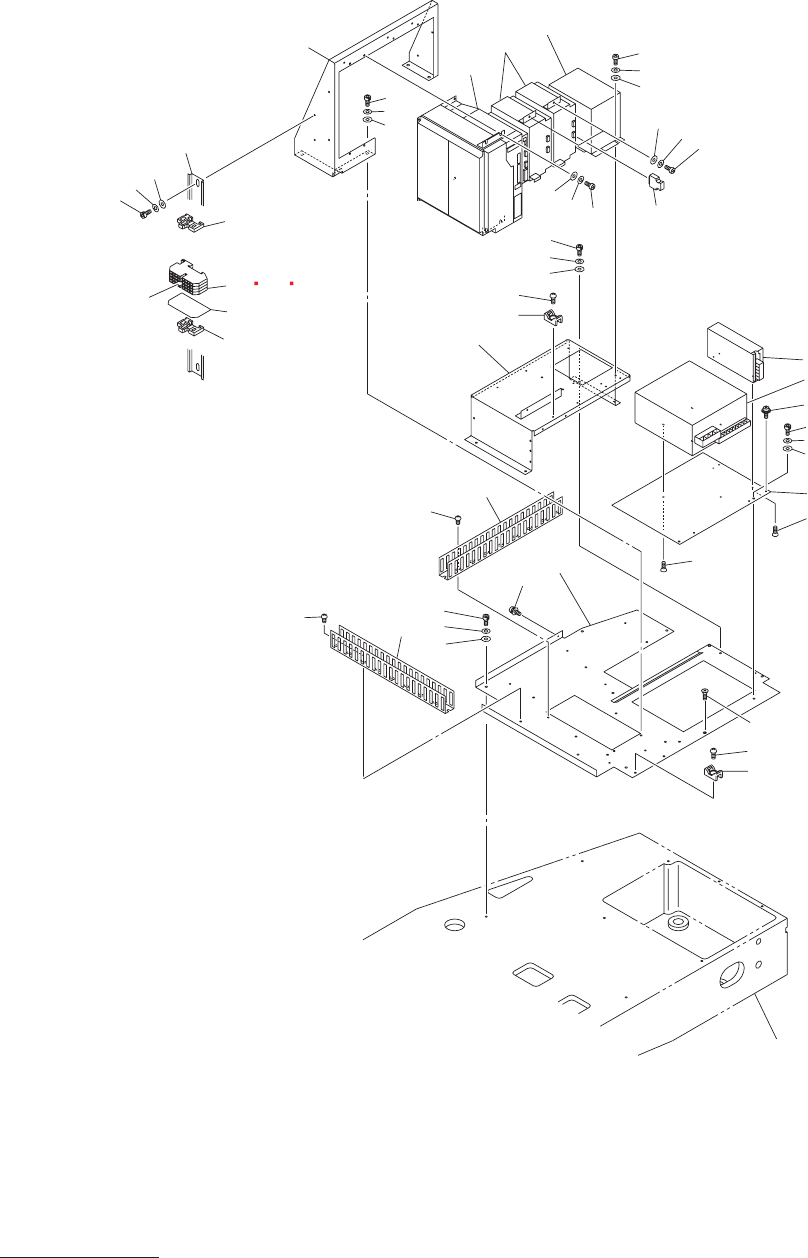

Fig. RM-1
H
、
CZ
、
MZ
軸モータドライバ
H,CZ,MZ Axis Motor Driver
67
72
86
See Fig.L-1
Key No.1
2
86
54
92
91
90
70
82
96
98
93
52
51
99
97
98
99
95
98
99
69
96
98
99
87
88
89
87
56
88
89
57
55
87
88
89
63
61
65
86
66
85
84
61
62
59
64
66
85
60
83
71
94
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
285
RM-1
51 630 085 9577 UNIT,POWER 1 G7,PAA50F-12-RN 809RM-010-051
52 630 086 0245 UNIT,POWER 1 G8,PAA600F-24 809RM-010-052
54 630 123 9903 UNIT,DRIVER 1 ASMD1(H),#SGDH-50AE-RY414
809RM-010-054
55 630 137 1108 UNIT,DRIVER 2 ASMD9(CZ),ASMD10(MZ),
#SGDH-01AE-RY414 809RM-010-055
56 630 086 8340 RESISTOR,SPECIAL 1 809RM-010-056
57 630 119 8323 UNIT,DRIVER 1 ASMD28(CX),AS,D29(CY),#D3380
809RM-010-057
59 630 127 0937 TERMINAL 4 809RM-010-059
60 630 127 0975 ACCESSORY,WIRING 1 809RM-010-060
61 630 091 1749 BRACKET,WIRING 2 809RM-010-061
62 630 058 8460 ACCESSORY,WIRING 1 809RM-010-062
63 630 093 0764 RAIL,WIRING 1 809RM-010-063
64 630 127 0982 ACCESSORY,WIRING 2 809RM-010-064
65 630 083 5564 ACCESSORY,WIRING 1 809RM-010-065
66 630 048 3833 MECH PARTS(MOUNTING BASES 13 809RM-010-066
67 630 089 4493 ACCESSORY,WIRING 1 809RM-010-067
68 630 119 5933 BRACKET 1 809RM-010-068
69 630 119 6084 BRACKET 1 809RM-010-069
70 630 124 5676 PLATE 1 809RM-010-070
71 630 124 5683 PLATE 1 809RM-010-071
72 630 119 8415 ACCESSORY,WIRING 1 809RM-010-072
82 411 034 7208 SCR FLT 3X8 2 809RM-010-082
83 411 035 2707 SCR FLT 4X8 2 809RM-010-083
84 411 002 4307 SCR FLT 5X10 1 809RM-010-084
85 411 113 7501 SCR TRS 4X10 13 809RM-010-085
86 411 140 8007 SCR TRS 5X6 4 809RM-010-086
87 411 043 5004 SCR PAN 4X8 10 809RM-010-087
88 411 008 1706 WASHER SPR 4 10 809RM-010-088
89 411 119 2104 WASHER V 4X9X0.8 10 809RM-010-089
90 411 113 2803 SCR PAN 5X8 4 809RM-010-090
91 411 008 2109 WASHER SPR 5 4 809RM-010-091
92 411 088 1702 WASHER V 5X10X1 4 809RM-010-092
93 411 114 7807 SCR PAN+SW+W 4X10 5 809RM-010-093
94 411 174 6604 SCR PAN+SW+W 5X10 1 809RM-010-094
95 630 000 7725 BOLT,HEX-SCT 4 809RM-010-095
96 630 000 7732 BOLT,HEX-SCT 8 809RM-010-096
97 630 000 7749 BOLT,HEX-SCT 7 809RM-010-097
98 411 141 6705 WASHER SPR 5 19 809RM-010-098
99 411 141 4107 WASHER V 5X10X1 19 809RM-010-099
