Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
31
502 630 094 0923 BASE 4 809C--010-502
503 411 141 4503 WASHER V 8X17X1.6 32 809C--010-503
504 411 141 3100 WASHER SPR 8 32 809C--010-504
505 630 000 8029 BOLT,HEX-SCT 32 809C--010-505
506 630 094 0930 PLATE 4 809C--010-506
507 411 141 4008 WASHER V 4X9X0.8 36 809C--010-507
508 411 141 2905 WASHER SPR 4 36 809C--010-508
509 630 000 7633 BOLT,HEX-SCT 36 809C--010-509
510 630 085 4053 PLATE 4 809C--010-510
511 411 141 4107 WASHER V 5X10X1 52 809C--010-511
512 411 141 6705 WASHER SPR 5 52 809C--010-512
513 630 000 7756 BOLT,HEX-SCT 52 809C--010-513
514 630 094 0947 PLATE 4 809C--010-514
515 411 141 4008 WASHER V 4X9X0.8 36 809C--010-515
516 411 141 2905 WASHER SPR 4 36 809C--010-516
517 630 000 7633 BOLT,HEX-SCT 36 809C--010-517
527 630 086 2737 SUPPORT 4 809C--010-527
528 411 141 4107 WASHER V 5X10X1 16 809C--010-528
529 411 141 6705 WASHER SPR 5 16 809C--010-529
530 630 000 7756 BOLT,HEX-SCT 16 809C--010-530
C-6
MODEL TCM-X110
0306-001
32
613
See Fig.C-6
Key No.514
613
616
609
605
604
603
610
611
612
607
608
606
601
608
607
606
See Fig.C-1
Key No.9
613
See Fig.C-6
Key No.514
605
609
613
604
603
608
607
606
606
607
608
614
See Fig.C-1
Key No.9
610
611
612
616
613
See Fig.C-6
Key No.514
See Fig.C-1
Key No.11
605
609
613
604
603
608
607
606
606
607
608
614
610
611
612
616
613
See Fig.C-6
Key No.514
613
609
605
604
610
603
611
612
607
606
608
602
607
606
608
See Fig.C-1
Key No.1
1
フィーダキャリッジ部

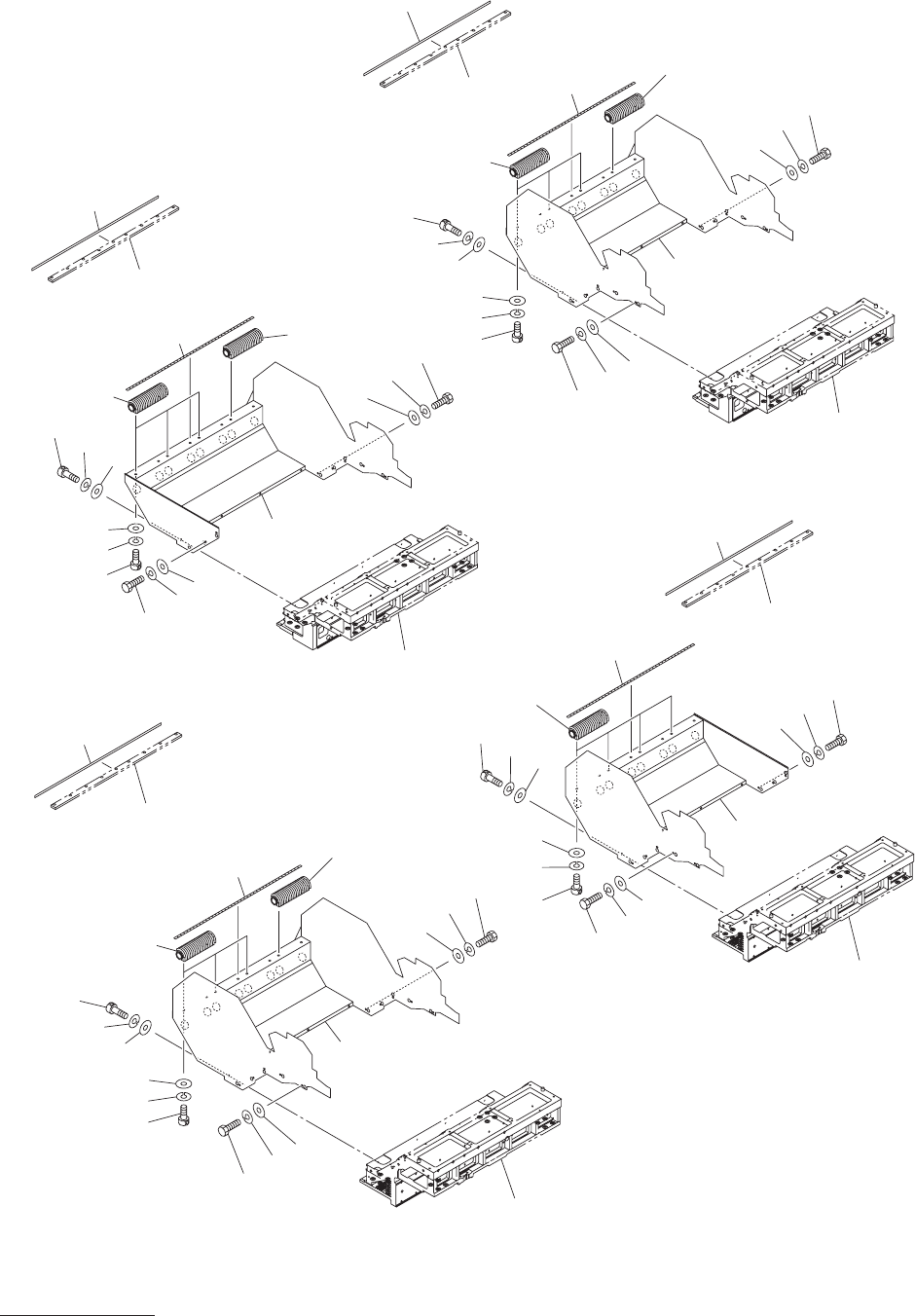

FEEDER CARRIAGE SECTION
Fig. C-7
大リールホルダ受け
Large Reel Holder Receptacle
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
33
601 630 116 0443 SUPPORT 1 809C--010-601
602 630 116 0450 SUPPORT 1 809C--010-602
603 411 141 4305 WASHER V 6X12.5X1.6 16 809C--010-603
604 411 141 3001 WASHER SPR 6 16 809C--010-604
605 630 000 7886 BOLT,HEX-SCT 16 809C--010-605
606 411 088 1702 WASHER V 5X10X1 36 809C--010-606
607 411 008 2109 WASHER SPR 5 36 809C--010-607
608 411 140 5006 BOLT HEX 5X16 36 809C--010-608
609 630 086 2720 SUPPORT 13 809C--010-609
610 411 141 4305 WASHER V 6X12.5X1.6 32 809C--010-610
611 411 141 3001 WASHER SPR 6 32 809C--010-611
612 630 000 7879 BOLT,HEX-SCT 32 809C--010-612
613 630 089 2284 NAME PLATE,INDEX 8 809C--010-613
614 630 116 0245 SUPPORT 2 809C--010-614
616 630 114 8892 SUPPORT 3 809C--010-616
C-7
