P-0186-003 - 第35页

Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0306-001 33 601 630 1 16 0443 SUPPORT 1 809C--010-601 602 630 1 16 0450 SUPPORT 1 809C--010-602 603 41 1 141 4305 W ASHER V 6X12.5X1.6 16 809C--010-603 604…

100%1 / 310
MODEL TCM-X110
0306-001
32
613
See Fig.C-6
Key No.514
613
616
609
605
604
603
610
611
612
607
608
606
601
608
607
606
See Fig.C-1
Key No.9
613
See Fig.C-6
Key No.514
605
609
613
604
603
608
607
606
606
607
608
614
See Fig.C-1
Key No.9
610
611
612
616
613
See Fig.C-6
Key No.514
See Fig.C-1
Key No.11
605
609
613
604
603
608
607
606
606
607
608
614
610
611
612
616
613
See Fig.C-6
Key No.514
613
609
605
604
610
603
611
612
607
606
608
602
607
606
608
See Fig.C-1
Key No.1
1
フィーダキャリッジ部
FEEDER CARRIAGE SECTION
Fig. C-7
大リールホルダ受け
Large Reel Holder Receptacle
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
33
601 630 116 0443 SUPPORT 1 809C--010-601
602 630 116 0450 SUPPORT 1 809C--010-602
603 411 141 4305 WASHER V 6X12.5X1.6 16 809C--010-603
604 411 141 3001 WASHER SPR 6 16 809C--010-604
605 630 000 7886 BOLT,HEX-SCT 16 809C--010-605
606 411 088 1702 WASHER V 5X10X1 36 809C--010-606
607 411 008 2109 WASHER SPR 5 36 809C--010-607
608 411 140 5006 BOLT HEX 5X16 36 809C--010-608
609 630 086 2720 SUPPORT 13 809C--010-609
610 411 141 4305 WASHER V 6X12.5X1.6 32 809C--010-610
611 411 141 3001 WASHER SPR 6 32 809C--010-611
612 630 000 7879 BOLT,HEX-SCT 32 809C--010-612
613 630 089 2284 NAME PLATE,INDEX 8 809C--010-613
614 630 116 0245 SUPPORT 2 809C--010-614
616 630 114 8892 SUPPORT 3 809C--010-616
C-7
MODEL TCM-X110
0306-001
34
1
18
15
35
17
16
9-20
9
A
B
9-10
9-11
21
21
21
20
22
25
2
8
7
6
5
4
3
11
12
13
14
10
34
See Fig.L-1
Key No.9
23
24
29
B
A
See Fig.B-1
Key No.45

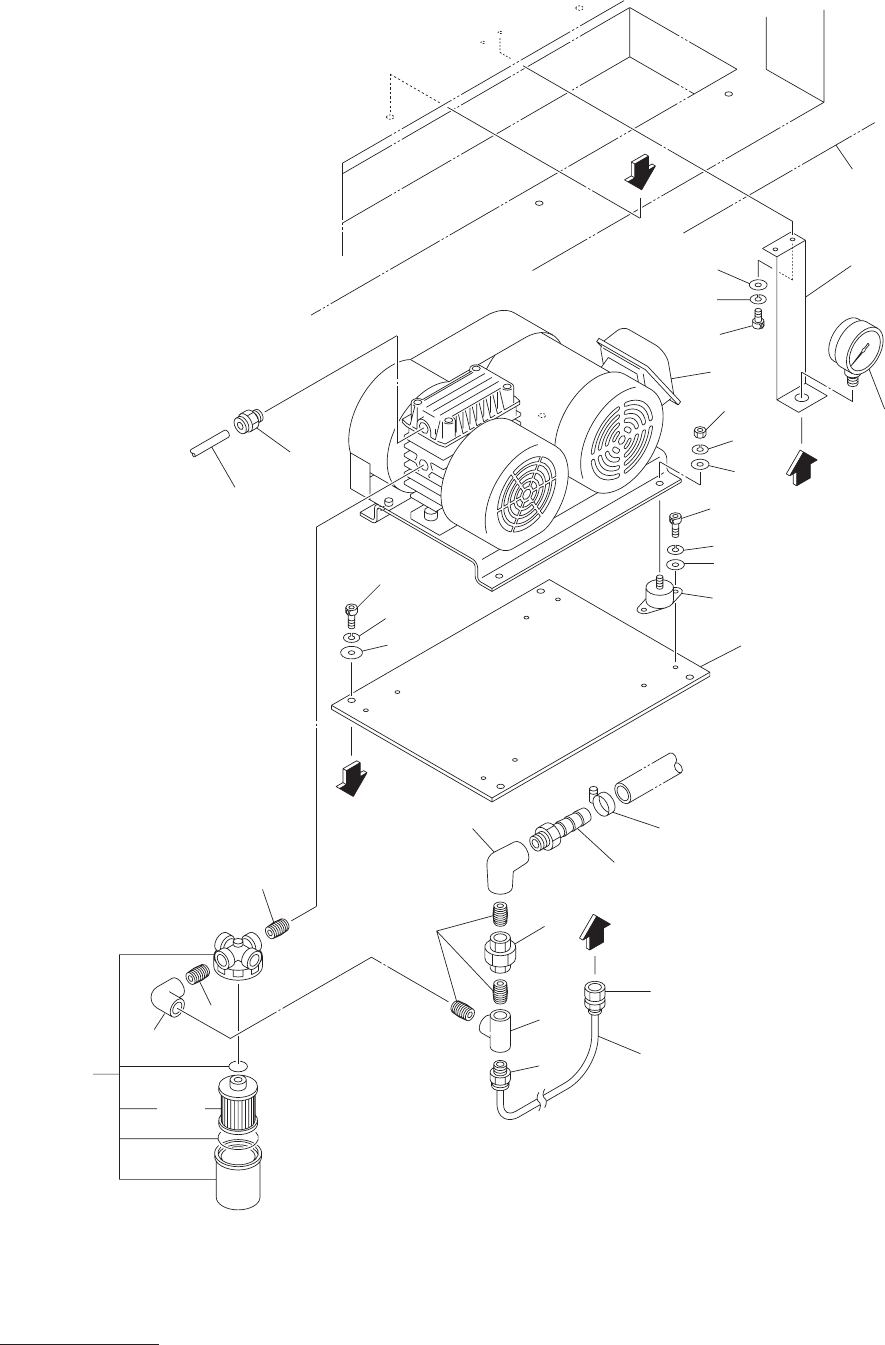

空圧制御部
PNEUMATIC SECTION
Fig. D-1
真空ポンプ
Vacuum Pump
