P-0186-003 - 第61页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0507-002 59 601 630 000 7770 BOL T ,HEX-SCT 4 809EB-010-601 602 41 1 141 6705 W ASHER SPR 5 4 809EB-010-602 603 41 1 141 4107 W ASHER V 5X10X1 4 809EB-010-…
MODEL TCM-X110
0507-002
58
Key No.119
See Fig.EB-2
601
602
603
654
655
656
652
604
606
605
606
605
604
656
655
653
651
651
651
See Fig.EB-2
Key No.117

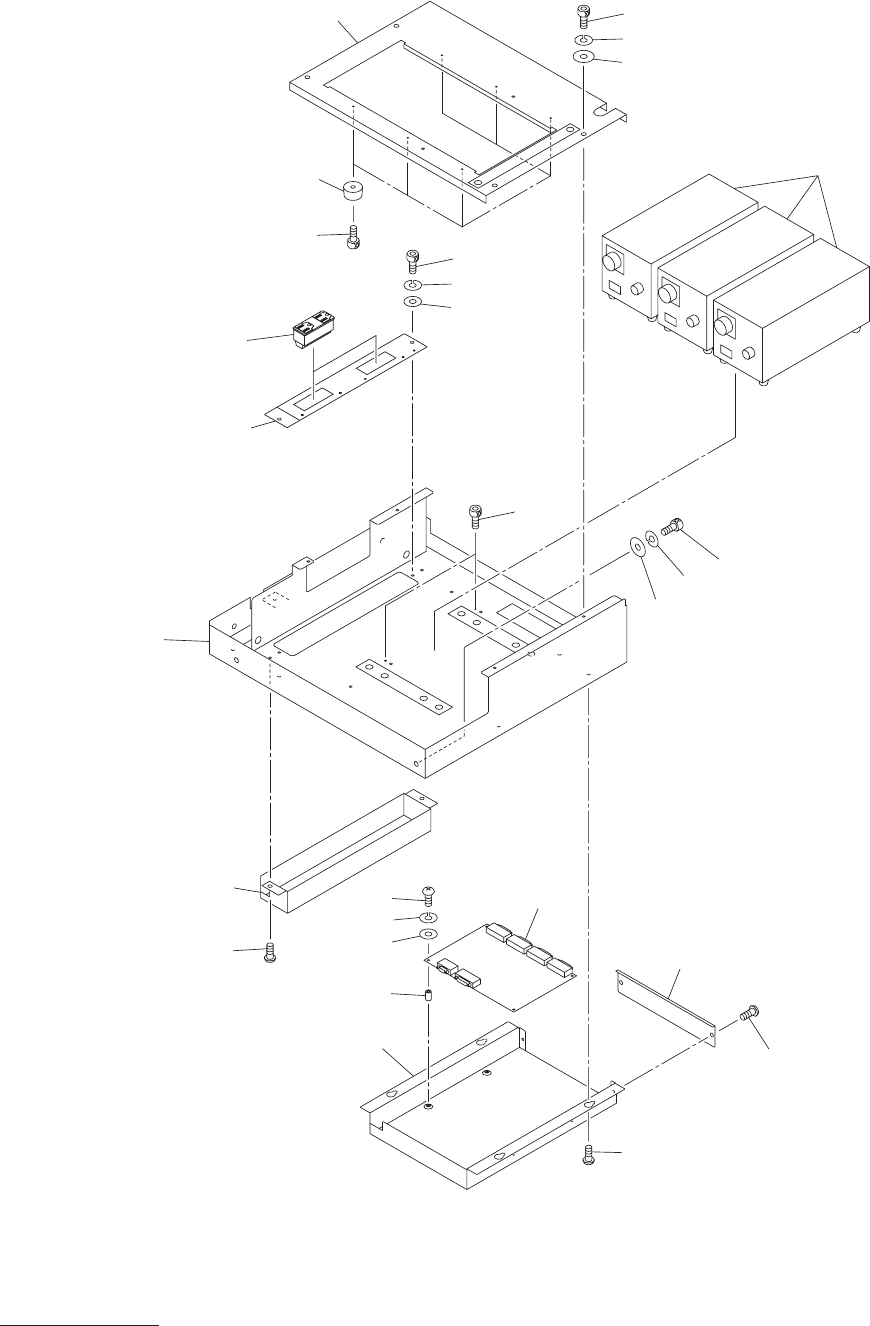

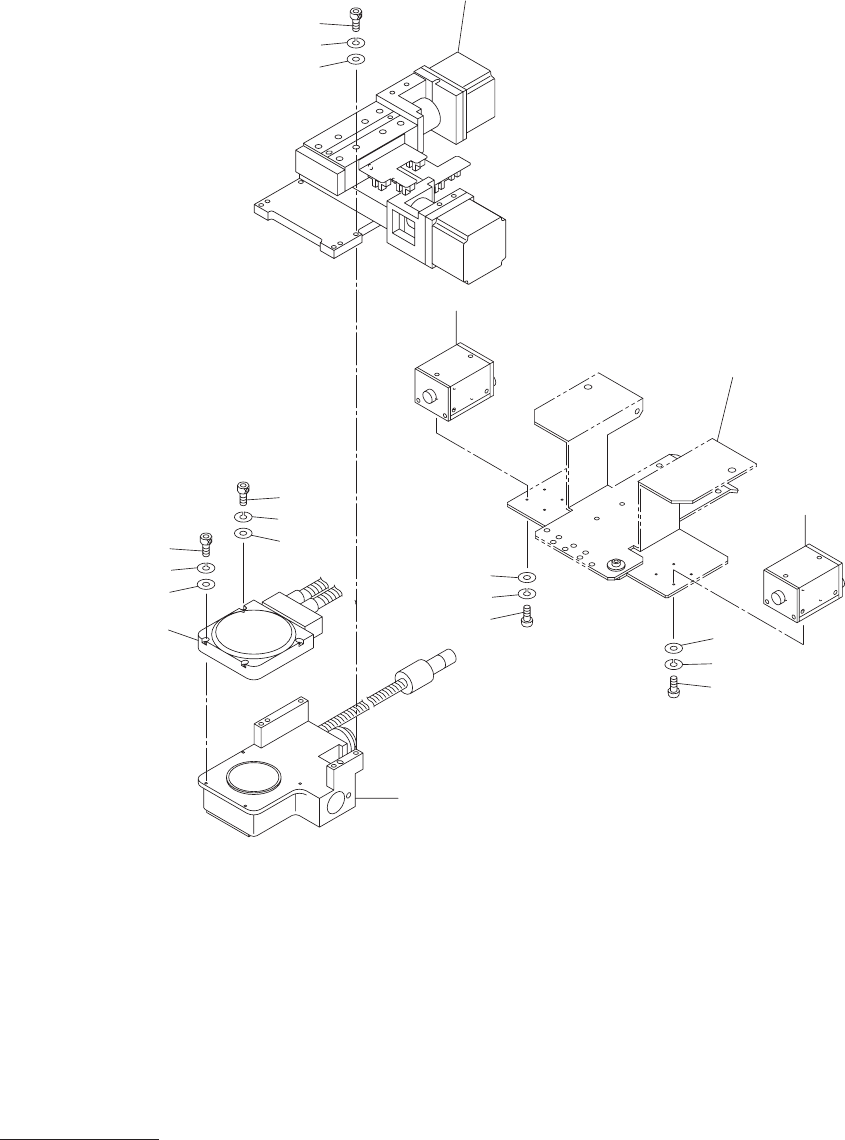

認識ユニット部
RECOGNITION UNIT SECTION
Fig. EB-7
部品認識カメラ
Recognition Camera
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
59
601 630 000 7770 BOLT,HEX-SCT 4 809EB-010-601
602 411 141 6705 WASHER SPR 5 4 809EB-010-602
603 411 141 4107 WASHER V 5X10X1 4 809EB-010-603
604 411 039 2604 SCR PAN 2X6 8 809EB-010-604
605 411 141 2509 WASHER SPR 2 8 809EB-010-605
606 411 141 3605 WASHER V 2X5X0.3 8 809EB-010-606
651 630 117 0794 ASSY,SCOPE UNIT 1 #KD-4812CU 809EB-010-651
652 630 137 9845 LIGHTING UNIT 1 #SRP-36W-1500S-C 809EB-010-652
653 630 000 7503 BOLT,HEX-SCT 2 809EB-010-653
654 630 000 7558 BOLT,HEX-SCT 2 809EB-010-654
655 411 141 2806 WASHER SPR 3 4 809EB-010-655
656 411 141 5807 WASHER F 3X6X0.5 4 809EB-010-656
EB-7
MODEL TCM-X110
0306-001
60
763
762
761
766
762
763
772
771
770
766
762
767
753
778
769
752
764
765
768
768
755
768
760
758
759
776
754
751-10
751
.
認識ユニット部
RECOGNITION UNIT SECTION
Fig. EB-8
部品認識照明ユニット
Recognition Lighting Unit
