MODEL TCM-X110
0306-001
86
L
コンベア部
L CONVEYOR SECTION

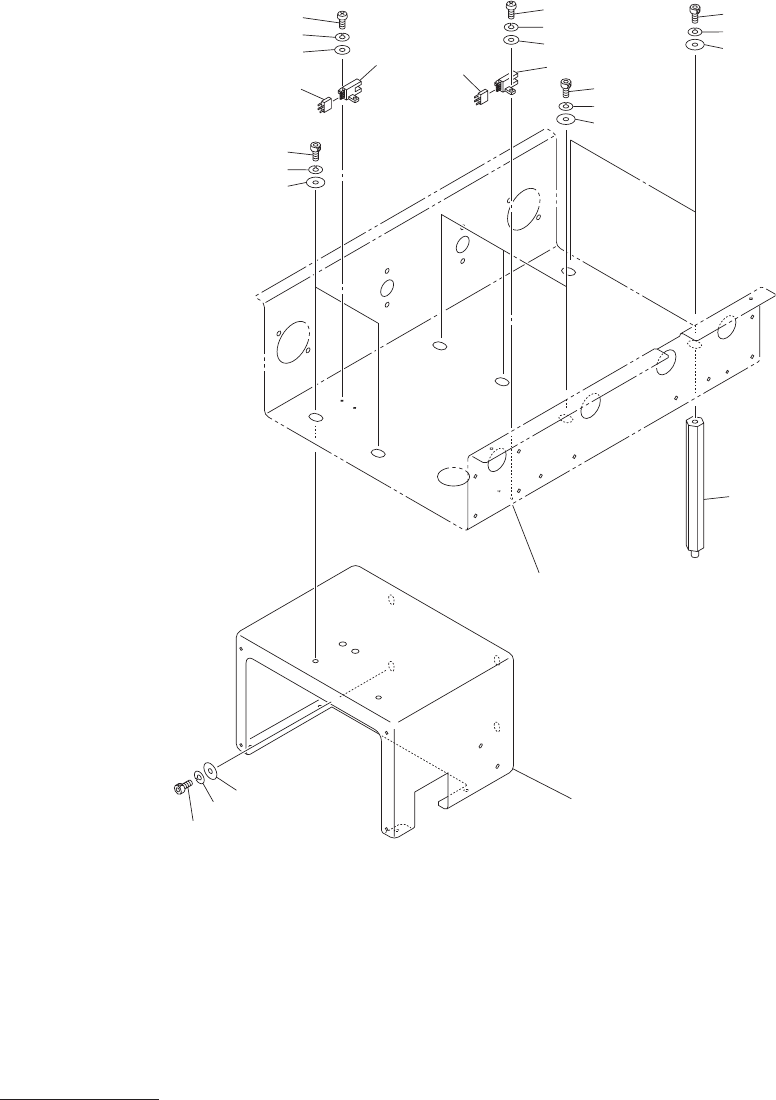

Fig. G-4
コンベア幅センサ
Conveyor Width Limit Sensor
303
302
314
302
See Fig.G-1
Key No.1
312
311
310
312
311
310
312
311
310
320
31
6
319
318
317
306
305
304
306
305
304
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0306-001
87
G-4
302 630 032 5287 SENSOR,PHOTO 2 BPH77,BPH78,EE-SX672
809G--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 809G--010-303
304 411 119 1909 WASHER V 3X7X0.5 4 809G--010-304
305 411 086 4408 WASHER SPR 3 4 809G--010-305
306 411 042 0703 SCR PAN 3X8 4 809G--010-306
310 630 001 0237 WASHER 7 809G--010-310
311 411 141 3001 WASHER SPR 6 7 809G--010-311
312 630 000 7886 BOLT,HEX-SCT 7 809G--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 809G--010-314
316 630 120 2174 BRACKET 1 809G--010-316
317 630 001 0237 WASHER 4 809G--010-317
318 630 000 7893 BOLT,HEX-SCT 4 809G--010-318
319 411 141 3001 WASHER SPR 6 4 809G--010-319
320 630 049 6123 STAY 2 809G--010-320
MODEL TCM-X110
0507-002
88
L
コンベア部
L CONVEYOR SECTION

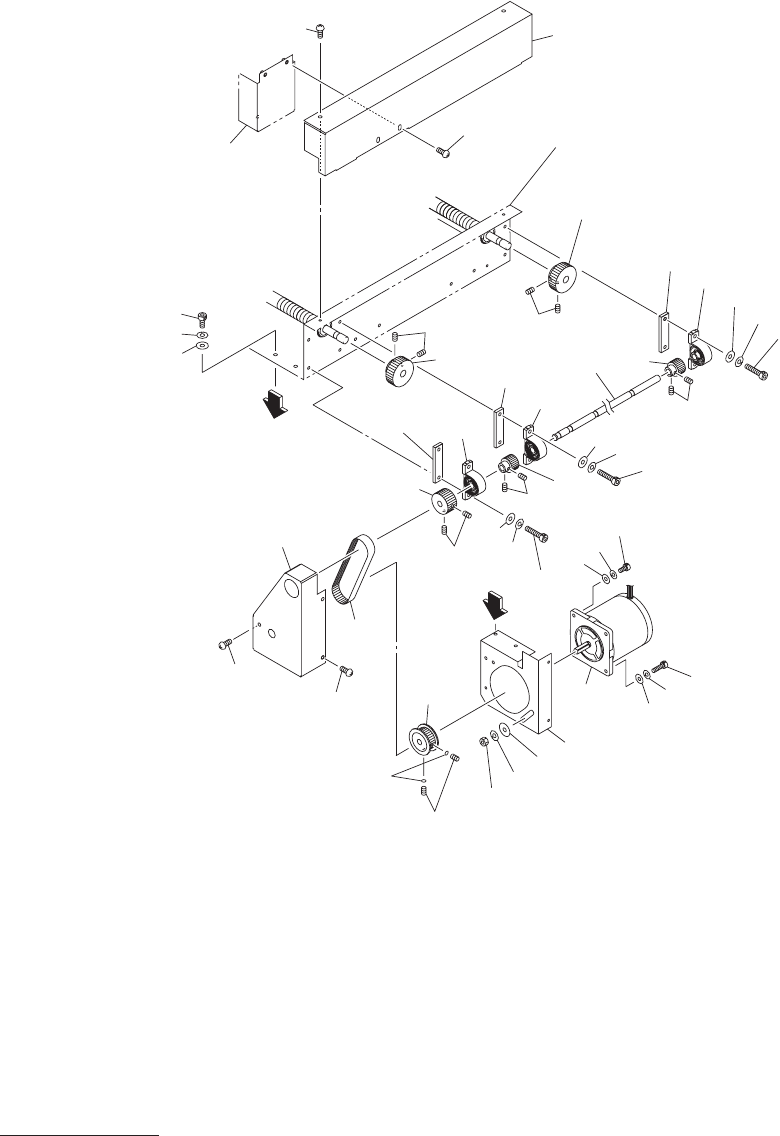

Fig. G-5
コンベア幅駆動部
Conveyor Width Control Driver
426
430
422
413
423
424
425
401
See Fig.G-1
Key No.626
See Fig.G-1
Key No.1
402
401
A
A
415
414
416
404403
407
406
408
409
410
405
408
409
405
404
406
407
406
407
402
410
408
412
429
428
411
427
409
410
417
420
419
418
421
419
418
429
433
432
433
