P-0186-003 - 第95页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10 0507-002 93 G-7 601 630 137 2877 BRACKET 1 809G--010-601 602 630 136 0041 GEAR,REDUCTION 1 8H12.5FBN 809G--010-602 603 630 137 4550 ASSY ,MOT OR,REVERSIBLE…
MODEL TCM-X110
0507-002
92
L
コンベア部
L CONVEYOR SECTION
Fig. G-7
コンベアベルト駆動部
Conveyor Belt Driver
610
611
607
601
612
603
602
605
613
604
605
606
627
628
609
See Fig.G-1
Key No.1
626
607
605
613
613
605
606
610
609
616
610
610
615
621
621
615
614
620
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110
0507-002
93
G-7
601 630 137 2877 BRACKET 1 809G--010-601
602 630 136 0041 GEAR,REDUCTION 1 8H12.5FBN 809G--010-602
603 630 137 4550 ASSY,MOTOR,REVERSIBLE 1 M3 809G--010-603
604 630 000 7824 BOLT,HEX-SCT 2 809G--010-604
605 411 141 6705 WASHER SPR 5 8 809G--010-605
606 411 141 4107 WASHER V 5X10X1 4 809G--010-606
607 630 001 0220 WASHER 4 809G--010-607
609 630 009 2684 PULLEY,TIMING 2 809G--010-609
610 630 000 8951 SET SCREW 6 809G--010-610
611 630 075 6357 BELT,TIMING 1 809G--010-611
612 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM22(L2CV) 809G--010-612
613 630 000 7763 BOLT,HEX-SCT 6 809G--010-613
614 630 119 7951 PULLEY,TIMING 1 809G--010-614
615 630 008 2296 SET SCREW 2 809G--010-615
616 630 120 2419 BELT,TIMING 1 809G--010-616
620 630 107 0025 PULLEY,TIMING 1 809G--010-620
621 630 119 9290 SHEET 2 809G--010-621
626 630 137 2945 COVER 1 809G--010-626
627 411 051 1708 SCR TRS 4X6 1 809G--010-627
628 630 120 1948 BRACKET(MOTOR) 1 809G--010-628
MODEL TCM-X110
0306-001
94
R
コンベア部
R CONVEYOR SECTION

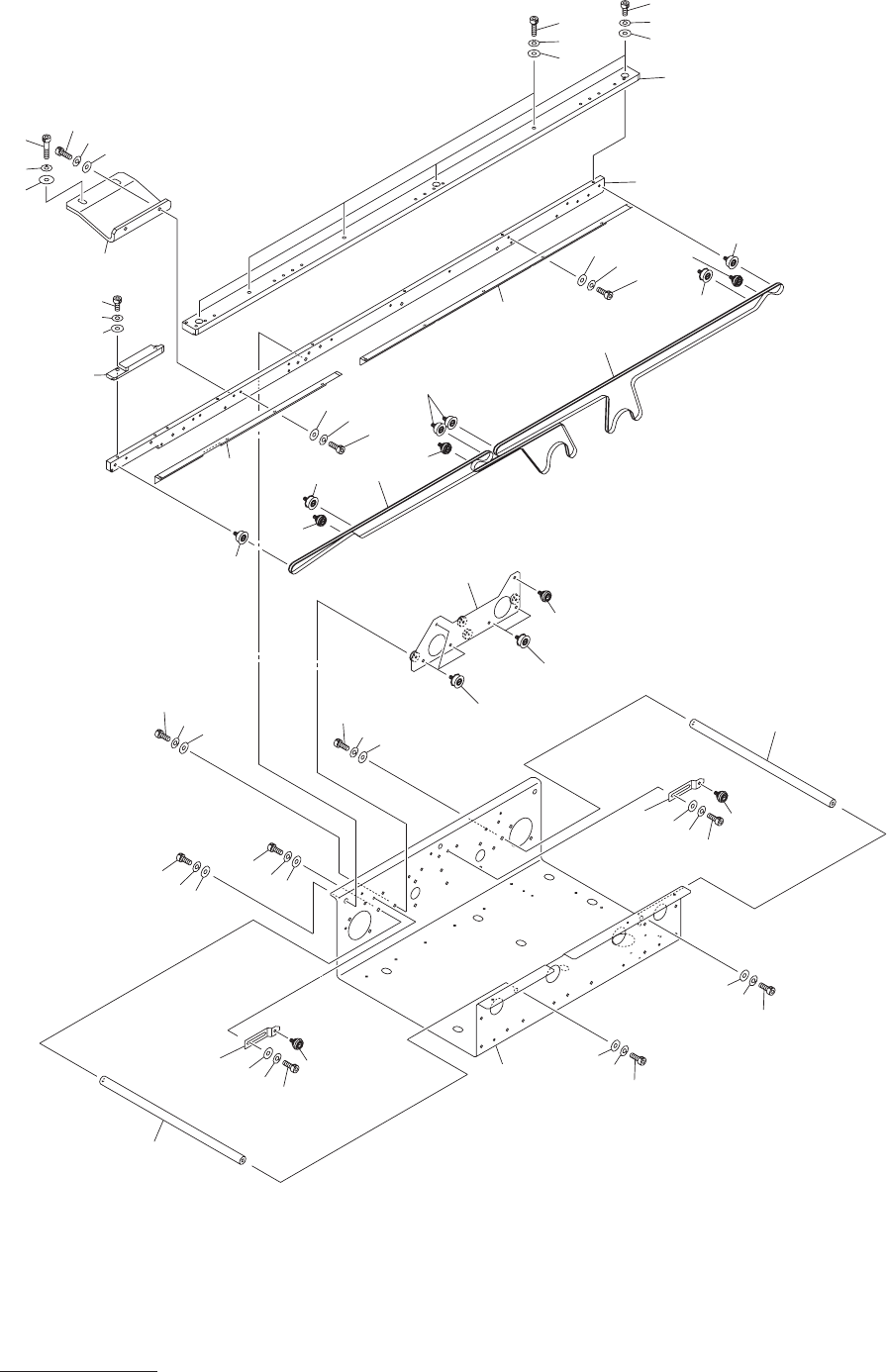

Fig. H-1
固定側コンベアシュート
Fixed Side Conveyor Chute
39
41
40
43
44
42
38
5
4
3
26
23
5
4
3
26
23
26
27
25
20
29
6
27
8
9
22
8
9
22
31
32
30
2
31
33
30
33
31
30
18
37
3
5
4
8
22
9
37
22
9
8
22
9
8
26
17
35
17
35
17
26
26
1
35
35
21
46
47
21
46
47
