3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2 3.4 Прег леди на конструктивните групи От софтуерна версия SR.710.0 Издание 12/2016 110 3.4 Прег леди на к онструктивните групи 3.4.1 П…
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.3 Размери и тегло
109
3.3.5 Център на тежестта
3.3.5.1 Център на тежестта на автомата SX1/SX2
3

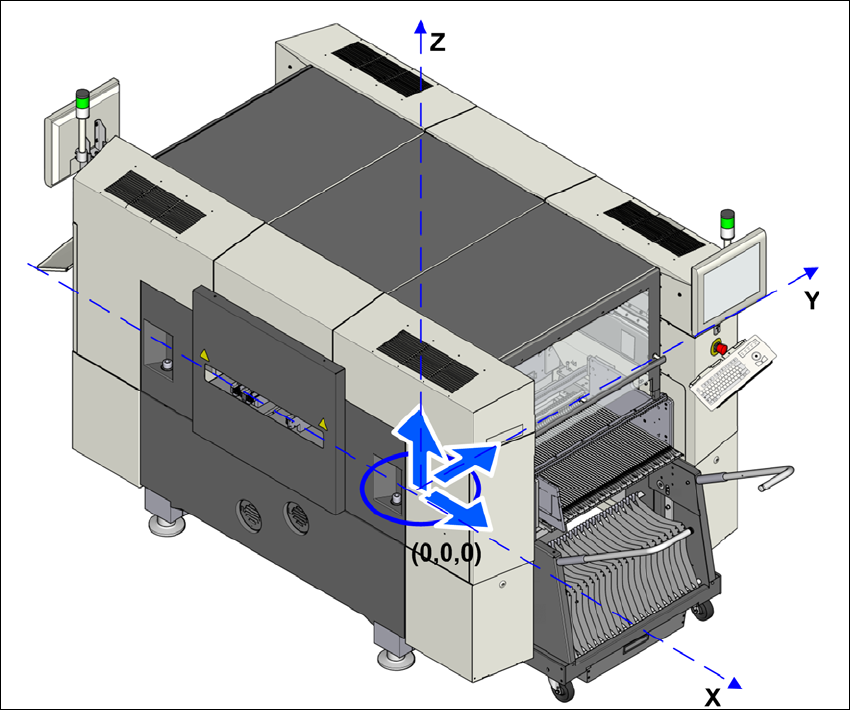

Фиг. 3.3 - 4 Център на тежестта на автомата SX1/SX2 в милиметри
Координата X0 mm
Координата Y0 mm
Координата Z 738,5 mm
Тези координати на центъра на тежестта важат за автомата при транспортна височина на
платката от 900 mm.
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.4 Прегледи на конструктивните групи От софтуерна версия SR.710.0 Издание 12/2016
110
3.4 Прегледи на конструктивните групи
3.4.1 Преглед на конструктивните групи на SIPLACE SX2
3
3
Фиг. 3.4 - 1 Автомат SX2 - преглед на конструктивните групи
(1) Основен модул
(2) Роботизиран модул
(3) Портал 2 с монтираща глава
(4) Транспорт на платки (единичен или двоен транспорт)
(5) Портал 1 с монтираща глава
(6) Монитор с клавиатура (2x)
(7) Количка за компоненти на локация 1
(8) Локация 2 с изтеглящо приспособление, устройство за рязане на лентата, водещ канал
за празна лента
(T) Посока на транспорт на платките
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.4 Прегледи на конструктивните групи
111
3.4.2 Преглед на конструктивните групи SIPLACE SX1
3
3
Фиг. 3.4 - 2 Автомат SX1 - преглед на конструктивните групи
(1) Основен модул
(2) Роботизиран модул
(3) Портал 1 с монтираща глава
(4) Транспорт на платки (единичен или двоен транспорт)
(5) Монитор с клавиатура (2x)
(6) Локация 2 с количка за компоненти
(7) Локация 1 с изтеглящо приспособление, устройство за рязане на лентата, водещ канал
за празна лента
(T) Посока на транспорт на платките
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
