3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2 3.5 Монтираща гл ава От софтуерна версия SR.710.0 Издание 12/2016 118 3.5.2.2 Те х н и ч е с к и данни на SIPLACE Speed Star (C&P20…
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.5 Монтираща глава
117
3.5.2.1 Описание
SIPLACE SpeedStar (C&P20 Р) работи съгласно събирателно-насищащия принцип, т.е. в
рамките на един цикъл от монтиращата глава се взимат двадесет компонента. Сензорът за
компоненти проверява в позицията на монтиране /взимане, дали от дюзата е бил взет ком-
понент. По пътя към позицията на монтиране компонентите се центроват оптично и се за-
въртат в нужната позиция за монтиране. След това с издухващ въздух те се поставят
внимателно и точно позиционирани върху платката.
С монтиращата глава C&P20 P е възможно допълнително повишаване на производителнос-
тта при монтиране. Компактната конструкция на главата C&P20 P позволява много кратки
времена на цикли. При това звездообразната ос стои косо спрямо равнината на
платката.
С тази геометрия сегментите могат да се разположат върху най-тясно пространство.
Камерата-компоненти освен това е интегрираната в главата C&P20 Р. Това спестява до-
пълнителни движения до външни камери за центроване. Освен това всеки сегмент съдържа
собствено въртящо задвижване за завъртане на дюзата. Поради това дюзите вече не се
завъртат в правилната позиция само при една единствена станция с глава. Те могат да се
завъртат в позиция за монтиране по всяко време и независимо една от друга.
Всеки сегмент разполага със свой собствен вакуумен елемент. Времената за превключ-
ване между вакуум и издухващ въздух по този начин могат значително да
се скъсят. Освен
това в задържащия кръг за всяка отделна дюза може да се извърши проверка на вакуума.
Z задвижването на сегментите е реализирано с линеен мотор с линейна измервателна
система за пътя и благодарение на това е напълно прецизно. В позицията за взимане/мон-
тиране Z задвижването придвижва сегментите във вертикална
посока надолу или нагоре.
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.5 Монтираща глава От софтуерна версия SR.710.0 Издание 12/2016
118

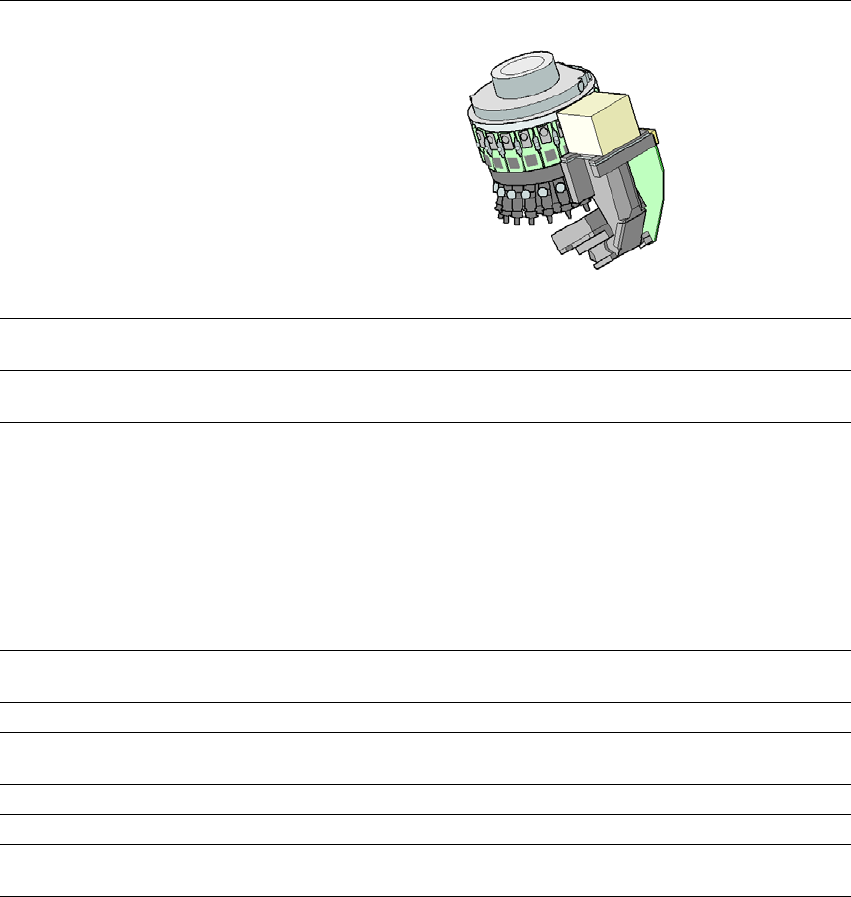

3.5.2.2 Технически данни на SIPLACE SpeedStar (C&P20 Р)
3
SIPLACE SpeedStar(C&P20 P)
с камера-компоненти тип
23
с камера-компоненти тип 41
Гама компоненти
*a
*)a Моля, обърнете внимание на това, че гамата компоненти за монтаж се влияе също от геометрията
на подложките, специфичния за клиентите стандарт, допуските за опаковките на компонентите и до-
пуските на компонентите.
01005 до 2220, Melf, SOT,
SOD
0201 (метрични) до 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
Спецификации на компонен-
тите
макс. височина
мин. растер на крачетата
мин. ширина на крачетата
мин. растер на топчетата
мин. диаметър на топчетата
мин. размери
макс. размери
макс. тегло
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Програмируема сила на поста-
вяне
1,3 - 4,5 N 1,3 - 4,5 N
Типове дюзи 40xx 40xx
X/Y точност
*b
*)b Стойностите за точността се доказват в рамките на приемането на машината и отговарят на изисква-
нията съгласно обхвата на доставката и на производителността на SIPLACE.
± 41µm / 3σ
± 55µm / 4σ
± 41µm / 3σ
± 55µm / 4σ
Ъглова точност ± 0,5° / 3σ ± 0,5° / 3σ
Равнини на осветление 55
Възможности за настройка на
равнините на осветление
256
5
256
5
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.5 Монтираща глава
119
3.5.3 Сензор за кошчето за компоненти
3
3.5.4 Вакуумна помпа
3.5.4.1 Указания за безопасност за вакуумната помпа
3
3.5.5 Описание
Всяка събирателно-насищаща глава разполага със собствен вакуумен елемент, който снаб-
дява задържащия и монтиращия кръг с необходимия вакуум. Вакуумните елементи на мон-
тиращите глави работят съгласно принципа на Вентури. В комбинация с вакуумна помпа
при главата на SpeedStar (C&P20) консумацията на въздух под налягане може значително
да се намали. Една вакуумна помпа
може да захранва до две глави SpeedStar (C&P20).
Следователно може да се използва максимум една вакуумна помпа. Текущите експлоата-
ционни разходи спадат в зависимост от размера на енергийните разходи.
3
3
УКАЗАНИЕ
Ние препоръчваме при употребата на SpeedStar да монтирате опционалния сензор
за кошчето за компоненти. (Вижте също раздел 6.9
, страница 344)
ПРЕДУПРЕЖДЕНИЕ
Спазвайте указанията за безопасност в доставеното ръководство за експлоа-
тация.
УКАЗАНИЕ
Стойностите за консумацията на въздух под налягане можете да намерите в раз-
дел 3.2.4
, страница 104.
