Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи От софтуерна верси я SR.710.0 Издание 12/2016 3.5 Монтир аща глава 121 3 Фиг . 3.5 - 5 SIPLACE MultiStar - изглед отпред , ф ункционалн…
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.5 Монтираща глава От софтуерна версия SR.710.0 Издание 12/2016
120
3.5.6 SIPLACE MultiStar CPP
3

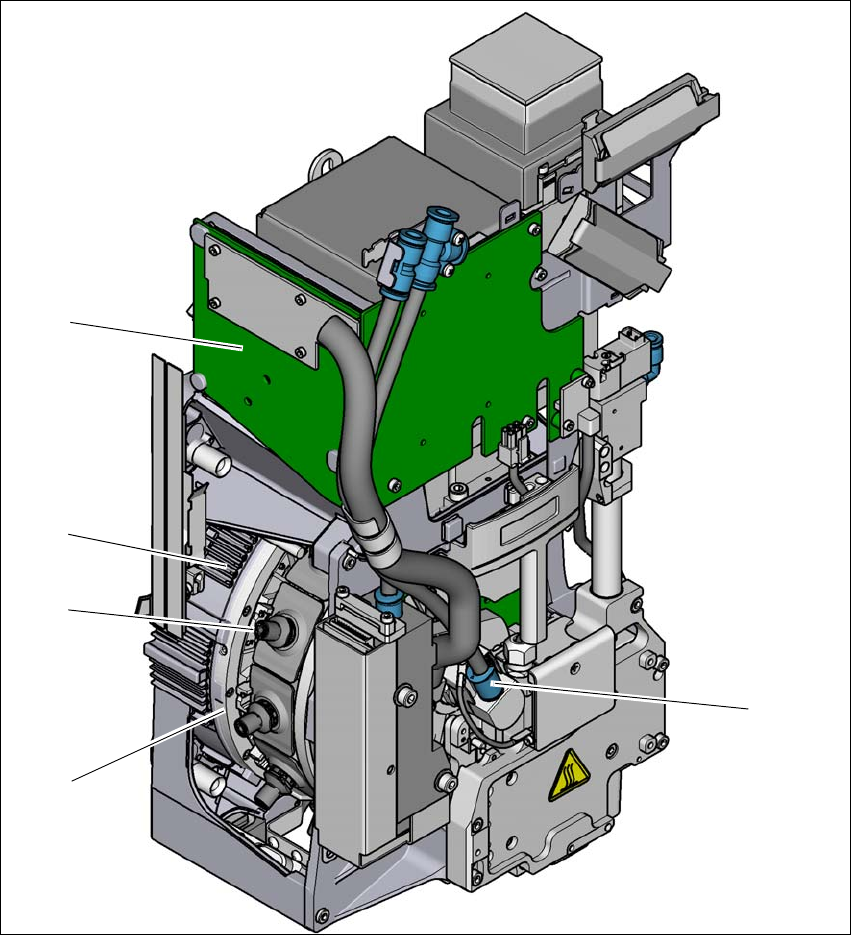

Фиг. 3.5 - 4 SIPLACE MultiStar - изглед отпред, функционални групи част 1
(1) Звезда с 12 сегмента
(2) Сегмент с интегрирано въртящо задвижване
(3) Мотор за въртящ момент на звездообразното задвижване
(4) Платка на междинния разпределител
(5) Връзка за въздух под налягане за дюзите на Вентури на кръга за взимане/монтиран и
задържане
(1)
(2)
(3)
(4)
(5)
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.5 Монтираща глава
121
3
Фиг. 3.5 - 5 SIPLACE MultiStar - изглед отпред, функционални групи част 2
(1) Камера-компоненти C&P, тип 30, 27 x 27, дигитална
(2) Мотор за въртящ момент на звездообразното задвижване
(3) Z задвижване (линеен мотор)
(4) Връщащ цилиндър
(5) Вентил за регулиране на налягането
(1)
(2)
(3)
(4)
(5)
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.5 Монтираща глава От софтуерна версия SR.710.0 Издание 12/2016
122
3
Фиг. 3.5 - 6 SIPLACE MultiStar - изглед отзад, функционални групи част 3
(1) Сензор за компоненти
(2) Позиция на монтаж за височина на компонентите до 11,5 mm
(3) Позиция на монтаж за височина на компонентите до 6 mm
(3)
(2)
(1)
