Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи От софтуерна верси я SR.710.0 Издание 12/2016 3.5 Монтир аща глава 123 3.5.6.1 Описание MultiStar обе динява две про тивопоставени хара…
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.5 Монтираща глава От софтуерна версия SR.710.0 Издание 12/2016
122
3

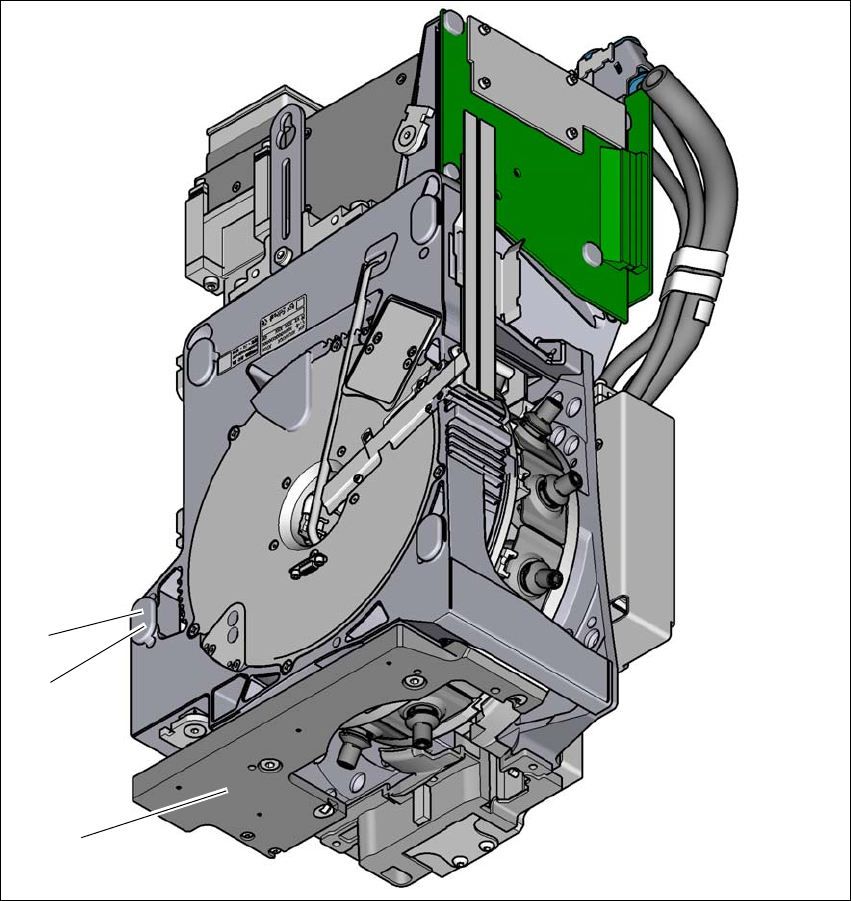

Фиг. 3.5 - 6 SIPLACE MultiStar - изглед отзад, функционални групи част 3
(1) Сензор за компоненти
(2) Позиция на монтаж за височина на компонентите до 11,5 mm
(3) Позиция на монтаж за височина на компонентите до 6 mm
(3)
(2)
(1)
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.5 Монтираща глава
123
3.5.6.1 Описание
MultiStar обединява две противопоставени характеристики като висока производителност
при монтиране и висока гъвкавост. При малки компоненти до 27 mm x 27 mm MultiStar ра-
боти по събирателно-насищащия способ, което означава с висока производителност при
монтиране. За целта компонентите се центроват оптически с интегрираната камера-компо-
ненти. При големи компоненти 50 mm x 40 mm монтиращата глава работи по взимащо-на-
сищащия
способ, при което компонентите се центроват оптически с помощта на
стационарната камера.
Комбинацията на двата принципа на монтиране C&P и P&P е дала на MultiStar нейното име.
За кратко тя се обозначава като CPP глава.
12-те сегмента на СРР главата са разположени звездообразно. Един мотор с висок въртящ
момент върти
звездата около хоризонталната ос, звездообразната ос.
Всеки сегмент притежава собствено въртящо задвижване за завъртане на дюзата. Поради
това дюзите вече не се завъртат в правилната позиция само при една единствена станция
с глава. Те могат да се завъртат в позиция за монтиране по всяко време и независимо една
от друга.
Всеки
сегмент разполага със свой собствен вакуумен елемент. Времената за превключване
между вакуум и издухващ въздух по този начин могат значително да се скъсят. Освен това
в задържащия кръг за всяка отделна дюза може да се извърши проверка на вакуума.
Z задвижването на сегментите е реализирано с линеен мотор с линейна измервателна
система за пътя и благодарение на това е напълно прецизно. В позицията за взимане/мон-
тиране Z задвижването придвижва сегментите във вертикална посока надолу или нагоре.
Както при всички събирателно-насищащи глави на SIPLACE дигиталната камера-компо-
ненти е интегрирана в монтиращата глава. Отпадането на допълнителни движения за оп-
тическото центроване на
компонентите допринася за високата скорост на обработка.
Сензорът за компоненти върху долната страна на монтиращата глава измерва компонен-
тите в позицията на взимане/монтиране. За всяко движение на оста Z могат да се извършат
измервания на върха на дюзата и да се направят констатации за това, дали един компонент
е захванат към
дюзата и колко е висок компонентът.
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.5 Монтираща глава От софтуерна версия SR.710.0 Издание 12/2016
124
3.5.6.2 Позиции за монтиране на SIPLACE MultiStar
CPP главата може да се монтира в две различни позиции към държача на главата:
–MultiStar в горната позиция за монтиране
В тази позиция могат да се обработват компоненти до големина от 50 mm x 40 mm и ви-
сочина до 11,5 mm. 3
–MultiStar в долната позиция за монтиране
В тази позиции СРР главата монтира компоненти до размер от
27 mm x 27 mm и височина
на компонентите от 6mm съгласно събирателно-насища-
щия способ. 3
При определянето на позицията за монтиране съблюдавайте следните правила:
Височината на главата в област на монтиране трябва да е еднаква за всички монти-
ращи глави.
Монтирайте СРР главата винаги в горната позиция за монтиране, когато тя се комби-
нира със следните конструкционни групи:
– Стационарна камера-компоненти
– Matrix Tray Changer
–TwinStar
3.5.6.3 Класификация на гамата компоненти за обработка
3
Клас
компоненти
Големина на
компонентите
Позиция на
монтиране
*a
на
СРР главата
Височина на
компонентите
Тип камера-
компоненти
Малък компо-
нент
K_BE
03015 -
27 mm x 27 mm
отгоре до 8,5 mm
Камера за глава,
тип 30
отдолу до 6,0 mm
Средно голям
компонент, тип
M_BE_1
< 27 x 27 mm
отгоре
между 8,5 и
11,5 mm
Стационарна ка-
мера-
компоненти,
тип 33
отдолу не е възможно
Средно голям
компонент, тип
M_BE_2
между
27 mm x 27 mm
и
32 mm x 32 mm
отгоре 11,5 mm
отдолу не е възможно
Голям компо-
нент
G_BE
между
32 mm x 32 mm
и 50 mm x
40 mm
отгоре до 11,5 mm
Стационарна ка-
мера-
компоненти,
тип 33
отдолу не е възможно
Табл. 3.5 - 1Класификация на гамата компоненти за обработка
*)a Моля, спазвайте правилата за височината на позициите на монтиране в раздел 3.5.6.2
, страница 124.
