Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи От софтуерна верси я SR.710.0 Издание 12/2016 3.5 Монтир аща глава 127 3.5.6.7 MultiStar в смесен ре жим с пълно завърта не В този режи…
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.5 Монтираща глава От софтуерна версия SR.710.0 Издание 12/2016
126
3.5.6.6 MultiStar в събирателно-насищащ режим
В този режим MultiStar обработва малки компоненти.
3
Фиг. 3.5 - 7 MultiStar - събирателно-насищащ режим
K_BE Малък компонент (вижте таблица 3.5 - 1, страница 124)
Тип 30 Камера-компоненти, тип 30
1 ... 12 Последователност на взетите компоненти
3
Тип 30
K_BE
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.5 Монтираща глава
127
3.5.6.7 MultiStar в смесен режим с пълно завъртане
В този режим се обработват малки до средно големи компоненти.
3
Фиг. 3.5 - 8 MultiStar - смесен режим
K_BEМалък компонент (вижте таблица 3.5 - 1, страница 124)
M_BE_1 Средно голям компонент, тип 1 (вижте таблица 3.5 - 1
, страница 124)
M_BE_2 Средно големи компоненти, тип 2 (вижте таблица 3.5 - 1
, страница 124)
Тип 30 Камера-компоненти, тип 30
Тип 33 Стационарна камера-компоненти, тип 33
1...8 Последователност на взетите компоненти
1 ... 12 Последователност на взетите компоненти
3
Съседни сегменти на СРР главата не могат да взимат компоненти от тип M_BE_2, ако диа-
гоналът на средно големия компонент, тип 2 (M_BE_2) е по-дълъг от 39,8 mm.
Тип 30 Тип 30
Тип 33 Тип 33
K_BE
M_BE_2
M_BE_1
K_BE
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.5 Монтираща глава От софтуерна версия SR.710.0 Издание 12/2016
128
3.5.6.8 MultiStar в разширен взимащо-насищащ режим с ограничено завъртане
В този режим MultiStar може да монтира цялата гама компоненти от 03015 до
50 mm x 40 mm. Големият компонент се взима последен, центрова се оптически и се мон-
тира като първи.
3

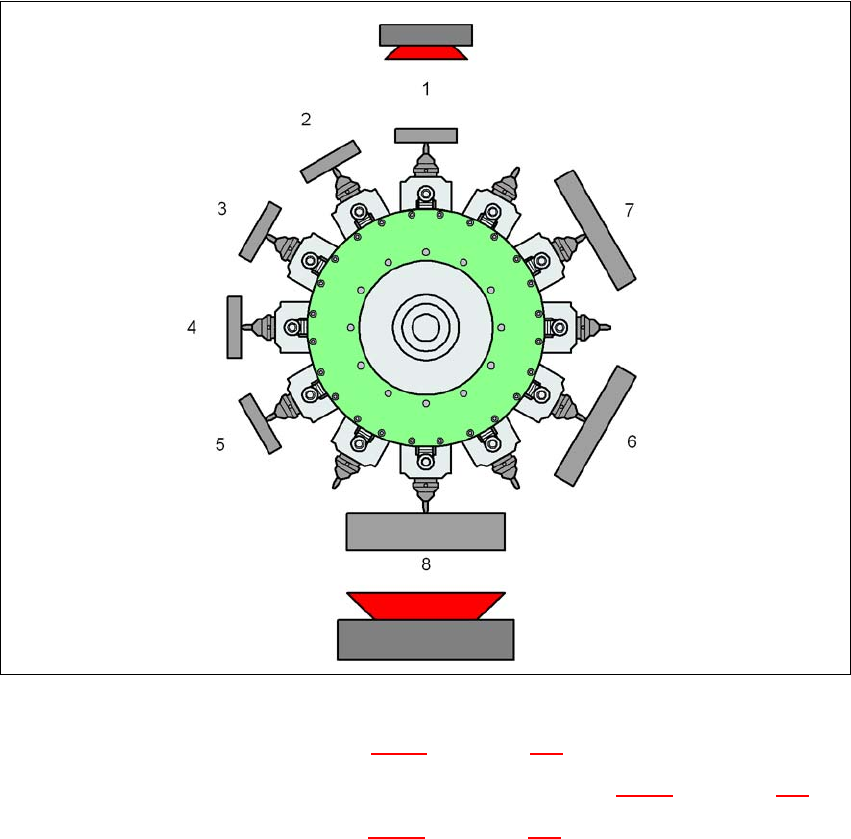

Фиг. 3.5 - 9 MultiStar - смесен режим
K_BEМалък компонент (вижте таблица 3.5 - 1, страница 124)
M_BE_2 Средно голям компонент, тип 2 (вижте таблица 3.5 - 1
, страница 124)
G_BEГолям компонент (вижте таблица 3.5 - 1
, страница 124)
Тип 30 Камера-компоненти, тип 30
Тип 33 Стационарна камера-компоненти, тип 33
1 ... 8 Последователност на взетите компоненти
3
Съседни сегменти на СРР главата не могат да взимат компоненти от типовете M_BE_2 и
G_BE, ако диагоналът на тези компоненти е по-дълъг от 39,8 mm.
Тип 30
K_BE
G_BE
Тип 33
M_BE_2
