Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи От софтуерна верси я SR.710.0 Издание 12/2016 3. 7 Система за транспорт на платки 145 3.7.5.2 Изкривяв ане на платка при монтиране При …
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.7 Система за транспорт на платки От софтуерна версия SR.710.0 Издание 12/2016
144
3.7.5 Дефиниция на изкривяване на платка
3.7.5.1 Изкривяване на платка по време на транспорта
Изкривяване на платка напречно на посоката на транспорта макс. 1% от диагонала на плат-
ката, но не повече от 2 mm
3
Изкривяване на платка в посока на транспорта + дебелина на платката < 5,5 mm. Повдигане
нагоре на предния ръб на платката макс. 2,5 mm.
3
3
Фиксиран ръб за захващане
Подвижно приспособление за зах-
ващане
Платка
Транспортна странична шина
Фиксиран ръб за захващане
Транспортен ремък
Посока на транспортиране на платките
Преден ръб на платката
Преден ръб на платката
Десен транспортен ремък
Ляв транспортен ремък
Посока на транспортиране на платките
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.7 Система за транспорт на платки
145
3.7.5.2 Изкривяване на платка при монтиране
При изкривяване от 2 mm при фокусирането на локални маркери за регистрация и маркери
за годност, в средата на платката може да се стигне до проблеми. Фокусът на дигиталната
камера е 2 mm. Като се вземат под внимание всички допуски тази стойност намалява на 1,5
mm. Освен това се съобразете с това, че в резултат на
изкривяването се намалява височи-
ната на платката.
3
3
Изкривяване на платката надолу макс. 0,5 mm
3
Използвайте опорите с магнитен щифт, за да постигнете тази стойност.
Подвижно приспособление за зах-
ващане
Фиксиран ръб за захващане
Платка
Транспортна странична шина
Платка
Опора с
магнитен
щифт
Подвижно приспособление за захва-
щане
Фиксиран ръб за захващане
Транспортна странична шина
0,5 mm
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.7 Система за транспорт на платки От софтуерна версия SR.710.0 Издание 12/2016
146
3.7.6 Камера-платка, тип 34, дигитална
3.7.6.1 Структура
3

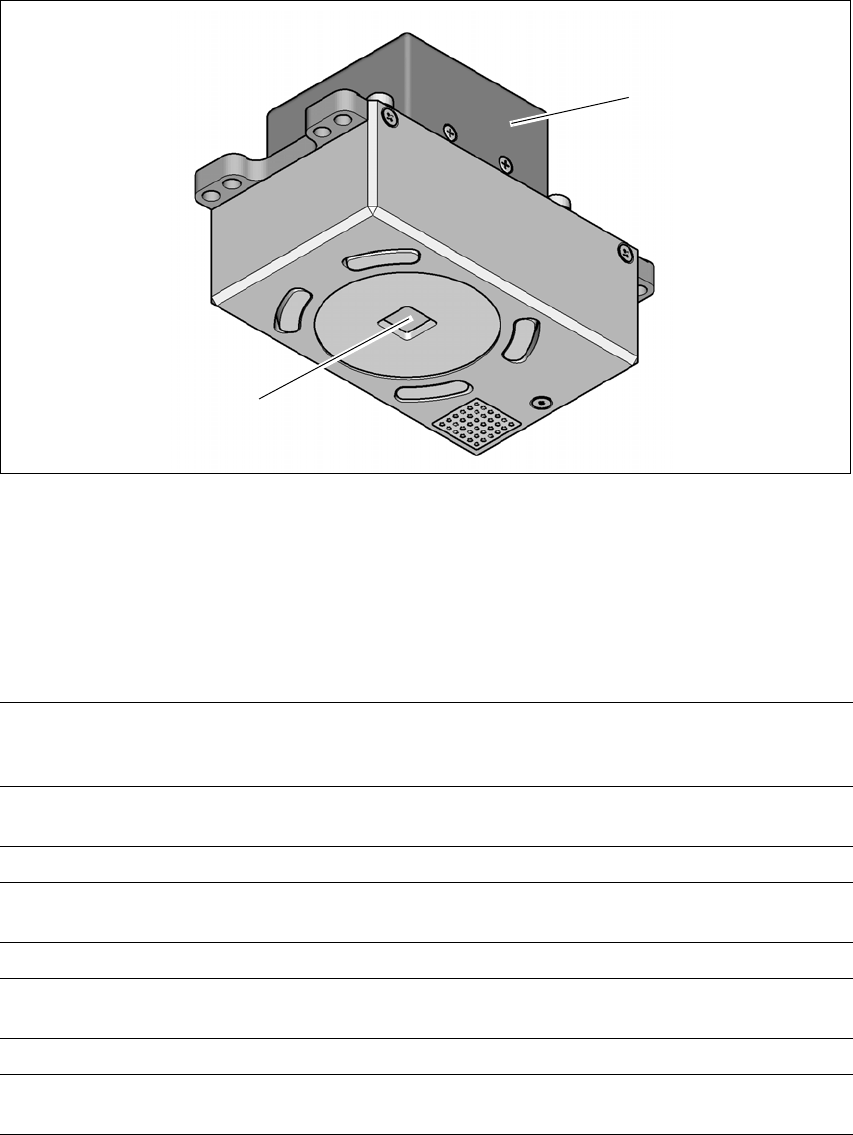

Фиг. 3.7 - 5 Камера-платка, тип 34, дигитална
(1) Усилвател на камерата
(2) Оптика на камерата-платка и осветление
3.7.6.2 Технически данни
3
(1)
(2)
Маркери за регистрация на
платки
До 3 (единични вериги и многократни панели),
до 6 при опцията "Дълги платки" (опционални маркери се
извеждат от оптимизацията).
Локални маркери за регис-
трация
До 2 на платка (могат да са от различен тип)
Библиотечна памет До 255 типове маркери за регистрация на единична верига
Обработка на изображения Метод за засичане на ръба
(Singular Feature) на базата на
стойности на сивото
Вид осветление Отразена светлина (3 свободно програмируеми равнини)
Време за разпознаване на
маркер/лош маркер
20 ms - 200 ms
Лицево поле 5,78 mm x 5,78 mm
Разстояние на равнината на
фокуса
28 mm
