Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи От софтуерна верси я SR.710.0 Издание 12/2016 3.9 Количка за компоненти SIPLACE SX1/SX2 165 3 3 3.9.2 Описание Рол к о в и я т контейне…
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.9 Количка за компоненти SIPLACE SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016
164
3.9.1 Структура
Количките за компоненти са самостоятелни модули, които могат да бъдат оборудвани на
външно място за оборудване с подаващи модули. Поради това смяната на количките за
компоненти изисква само кратко прекъсване на производствения процес.
Количката за компоненти като цяло се състои от подвижна рама, маса за компоненти за взи-
мане на подаващи
модули, ролков контейнер на лентата и контейнер за отпадък от лентата.
На разположение има две различни колички за компоненти. Една количка за компоненти с
маса за компоненти с 60 пътеки и една количка за компоненти с маса за компоненти с 30
ленти. Количката за компоненти с 30 пътеки трябва да бъде поставена до WPC5/WPC6.
3

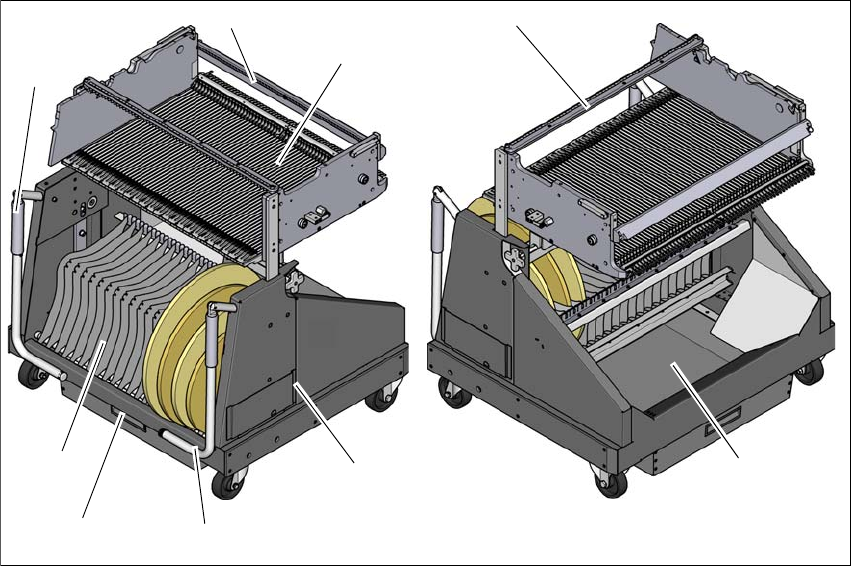

Фиг. 3.9 - 2 Количка за компоненти, SIPLACE SX1/SX2 с 60 пътеки, изглед отпред и отзад
(1) Подвижна рама
(2) Маса за компоненти
(3) Контейнер за лента
(4) Контейнер за отпадък от лентата
(5) Дръжка
(6) Защита срещу бъркане
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.9 Количка за компоненти SIPLACE SX1/SX2
165
3
3
3.9.2 Описание
Ролковият контейнер на лентата при стандартно изпълнение поема ролки на лентата с раз-
мер до 17" (432 mm).
Между контейнера на лентата и количката за компоненти отдясно и отляво се намират два
широки 5 mm процепа за поемане на списъци за оборудване.
От долната страна на подвижната рама се намира изваждащият се контейнер за отпадък от
лентата. Отрязаните отпадъци от лентата попадат с помощта на улей в контейнера за от-
падъци от лентата, който трябва да се изпразва в зависимост от получения отпадък.
Дръжките могат да се сгъват нагоре или надолу.
3
ВНИМАНИЕ
Спазвайте указанията за безопасност!
Когато изваждате контейнера за отпадъци от лентата от количката за компо-
ненти, спазвайте указанията за безопасност в раздел 5.8.2
, страница 250.
ВНИМАНИЕ
Опасност от счупване на дръжките!
При транспорта на количката за компоненти съществува опасност от счупване на
дръжките.
При транспорта не повдигайте количката за компоненти за дръжките.
Използвайте дръжките само за бутане на количката за компоненти.
Когато транспортирате количката за компоненти или искате да я повдигнете от
палето, използвайте мотокар.
УКАЗАНИЕ
За експлоатацията на автомата всички колички за компоненти трябва да са скачени
с автомата.
Заемете празните локации с макетни подаващи модули, както това е описано в
раздел 2.7.5.1
, страница 86.
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.9 Количка за компоненти SIPLACE SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016
166
3.9.3 Технически данни
3
Размери на количката за компоненти
Количка за компоненти с 60 пътеки (дъл-
жина х ширина)
Количка за компоненти с 30 пътеки (дъл-
жина х ширина)
760 mm x 864 mm
760 mm x 471 mm
Височина с разгънати дръжки
900 mm височина на транспорта на платки
930 mm височина на транспорта на платки
950 mm височина на транспорта на платки
934 mm
964 mm
984 mm
Тегло на количка за компоненти с 60
пътеки
без подаващи модули
напълно оборудвана с подаващи модули
Тегло на количка за компоненти с 30
пътеки
без подаващи модули
напълно оборудвана с подаващи модули
104 kg
266 kg
76 kg
157 kg
Диаметър на лентовите ролки
Стандартен
максимален
до 432 mm (17“)
483 mm (19“)
Локации за подаващи модули
Количка за компоненти с 60 пътеки
Количка за компоненти с 30 пътеки
60 подаващи модула по 8 mm
30 подаващи модула по 8 mm
Време за смяна на количката за компо-
ненти
< 1 минута
