3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2 3.9 Количка за компоненти SIPLACE SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016 168 3.9.5 Размер и на количк ат а за компоненти …
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.9 Количка за компоненти SIPLACE SX1/SX2
167
3.9.4 Маркери за регистрация на количката за компоненти
3

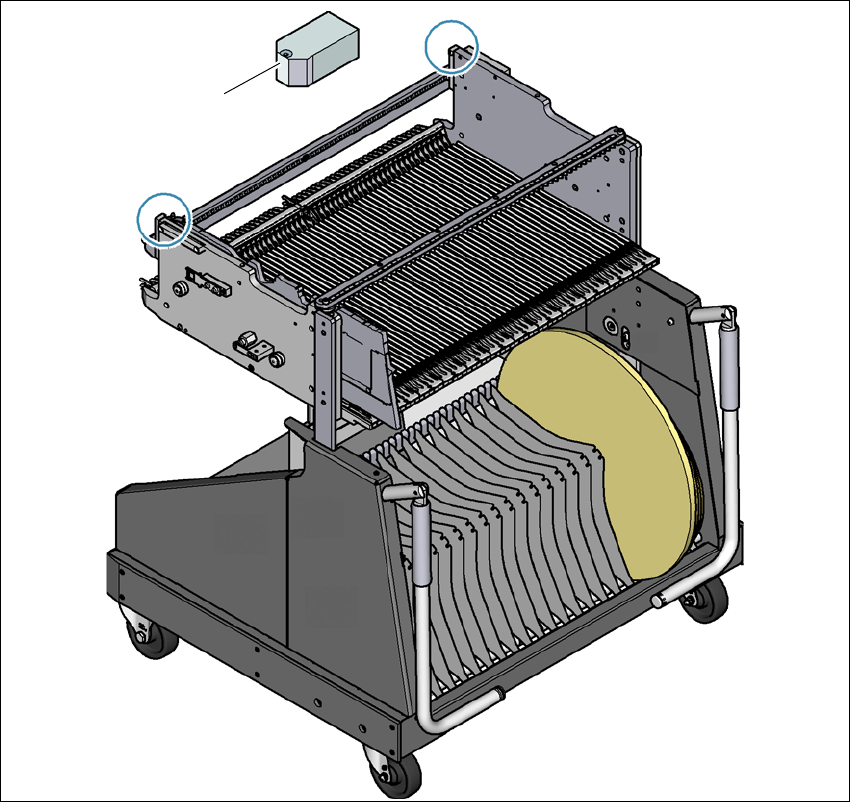

Фиг. 3.9 - 3 Маркери за регистрация на количката за компоненти
(1) Маркери за регистрация на количката за компоненти
След скачването на количката за компоненти машината измерва маркерите за регистрация
на количката за компоненти.
При компоненти с дължина на ръба по-малка от 0,5 mm, т.е. 0402 компоненти и по-малки,
преди взимането на първия компонент се определя положението на компонента с джоба на
лентата
.
(1)
3 Технически данни и конструктивни групи Ръководство за експлоатация SIPLACE SX1/SX2
3.9 Количка за компоненти SIPLACE SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016
168
3.9.5 Размери на количката за компоненти
3

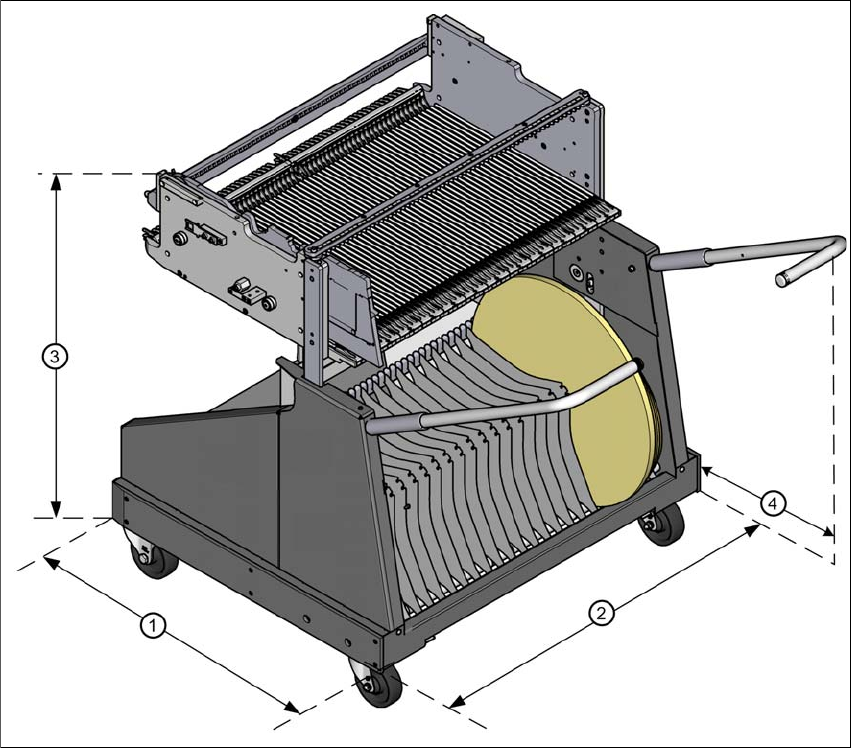

Фиг. 3.9 - 4 Размери на количката за компоненти SIPLACE SX1/SX2, всички размери са в милиметри
(1) Дължина = 760 mm
(2) Ширина = 864 mm
(3) Височина (в зависимост от настройката на височината
– при 900 mm = 934 mm
– при 930 mm = 964 mm
– при 950 mm = 984 mm
(4) Разстояние на разгънатите дръжки = 476 mm
Ръководство за експлоатация SIPLACE SX1/SX2 3 Технически данни и конструктивни групи
От софтуерна версия SR.710.0 Издание 12/2016 3.9 Количка за компоненти SIPLACE SX1/SX2
169
3.9.6 Маса за компоненти SIPLACE SX1/SX2
Подаващите модули се поставят със своят преден плъзгащ се водач в помощния механи-
зъм за вкарване. При вкарването подаващият модул се плъзга със своите водачи върху во-
дещия профил до ограничителната лента . Центроващ отвор върху ограничителната лента
поема центроващия щифт "отпред" на Х подаващия модул. В същото време блокиращият
палец фиксира
масата за компоненти към блокиращата ролка на подаващия модул. Цен-
троващият щифт "отзад" върху горната страна на подаващия модул се поема от отвора на
центроващата лента.
3

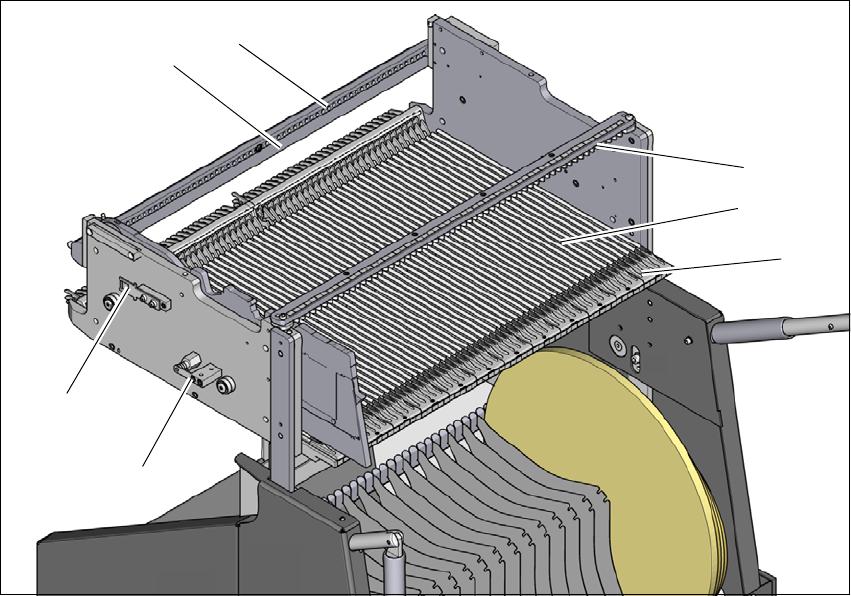

Фиг. 3.9 - 5 Маса за компоненти, изглед на задната страна
(1) Помощен механизъм за вкарване
(2) Водещ профил (Ω-профил)
(3) Центроваща лента за захващане на центроващия щифт "отзад" за Х подаващите мо-
дули
(4) Ограничителна лента
(5) Отвори за центроване
(6) Превключващ език за предпазния превключвател на кръга за АВАРИЙНО СПИРАНЕ
(7) Блокиране
(1)
(2)
(3)
(4)
(5)
(6)
(7)
