Ръководство за експлоатация SIPLACE SX1/SX2 1 Увод От софтуерна верси я SR.710.0 Издание 12/2016 1.1 SIPLACE SX1/SX2 17 1 Ув о д Настоящо то ръководство за ек спло ат а ция е наръчник , респ . справ очник за обслужването…
Съдържание Ръководство за експлоатация SIPLACE SX1/SX2
От софтуерна версия SR.710.0 Издание 12/2016
16
Ръководство за експлоатация SIPLACE SX1/SX2 1 Увод
От софтуерна версия SR.710.0 Издание 12/2016 1.1 SIPLACE SX1/SX2
17
1 Увод
Настоящото ръководство за експлоатация е наръчник, респ. справочник за обслужването и
настройката на монтиращи автомати SIPLACE
®
SX1/SX2. При това става въпрос за ориги-
нално ръководство за експлоатация.
В заглавните редове на всяка глава ще намерите данни за версията на изданието и за соф-
туерната версия, от която настоящото ръководство е валидно.
1.1 SIPLACE SX1/SX2
1

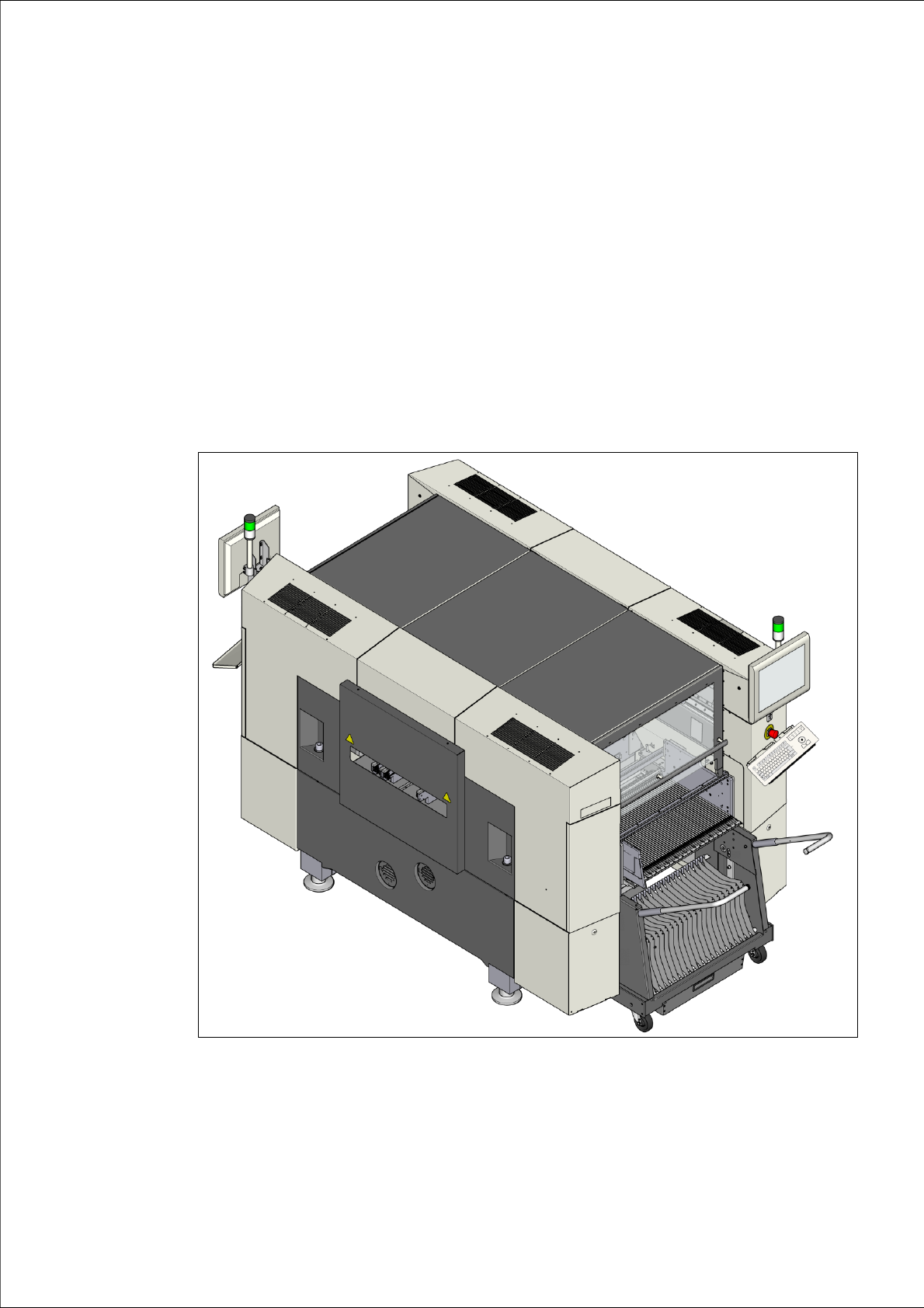

Фиг. 1.1 - 1 Монтиращ автомат SIPLACE SX1/SX2
1 Увод Ръководство за експлоатация SIPLACE SX1/SX2
1.1 SIPLACE SX1/SX2 От софтуерна версия SR.710.0 Издание 12/2016
18
Монтиращите автомати SIPLACE SX1 и SX2 се отличават с
– висока прецизност,
– голяма гъвкавост при конфигурацията,
– модулност на главите и порталите
– мощности на монтиране, достигащи процесната област от висок клас и
– обширна гама компоненти от компоненти 03015 до размер от
125 mm x 10 mm.
За обработката на компонентите се използват три варианта на монтаж:
– събирателно-насищащ
способ,
– взимащо-насищащ способ и
– комбинация от събирателно-насищащия и взимащо-насищащия способ (смесен ре-
жим).
Монтиращият автомат SIPLACE SX1 разполага с един портал, а монтиращият автомат
SIPLACE SX2 разполага с два портала. Съгласно разработения при SIPLACE принцип на
модулност на главите и порталите, монтиращите глави и порталите могат безпроблемно да
бъдат сменяни в
рамките на кратко време. Преглед на конфигурациите на монтиращите
глави ще намерите в раздел 1.1.1
от страница 19.
Монтиращите глави могат да се позиционират бързо и лесно независимо една от друга в Х
и Y посоки с помощта на линейни мотори.
При транспорта на платки на разположение са единичният транспорт на SIPLACE и гъвка-
вият двоен транспорт на SIPLACE.
За осигуряването на компонентите има на разположение две локации, които могат да
се
оборудват с колички за компоненти с до 60 ленти.
Алтернативно, към всяка от двете локации може да се скачи Waffle Pack обменник (WPC5
или WPC6). Ако при една локация е оборудван WPC5/WPC6, тогава на оставащата локация
трябва да се постави количка за компоненти с 30 ленти.
