Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация От софтуерна верси я SR.710.0 Издание 12/2016 4.1 Транспорт и конфигурация при получаване 183 4 4 Фиг . 4.1 - 3 Опорни пов ърх ности - Вилици …
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.1 Транспорт и конфигурация при получаване От софтуерна версия SR.710.0 Издание 12/2016
182
4.1.5.2 Транспортни средства
За транспорта на автомата използвайте мотокар със следната спецификация:
4.1.5.3 Точки за захващане на мотокара върху автомата
Фигура 4.1 - 3, страница 183 Ви показва точките за захващане на мотокара върху автомата,
когато повдигате автомата от палето или искате да го транспортирате без пале.
4
4
4
Дължина на вилиците мин. 1800 mm
Товароносимост мин. 6000 kg
Разстояние между вилиците, когато вилиците са разполо-
жени успоредно
на посоката на транспорт на платките
около 420 mm
УКАЗАНИЕ
Предотвратяване на щети по автомата
При по-дълги разстояния винаги транспортирайте автомата с пале и мотокар.
ПРЕДУПРЕЖДЕНИЕ
Насочване на вилиците!
Обърнете внимание преди повдигането на автомата върху следните точки, за да
предотвратите невъзвратими щети по автомата:
– Вилиците трябва да са насочени успоредно на транспорт на платки.
– Вилиците трябва да са разположени в центъра на машината.
ПРЕДУПРЕЖДЕНИЕ
Опасност от увреждане в резултат на прекалено голямо разстояние между вилици-
те!
Увеличаване на разстоянието между вилиците, така че автоматът да бъде повдиг-
нат извън опорната област, може да доведе до деформиране на машинната рама и
до повреди на кабели и проводници.
Раздалечавайте вилиците само дотолкова, че те винаги да се намират в рам-
ките на опорната област от долната страна на машината (вижте Фиг. 4.1 - 3
,
страница 183
).
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.1 Транспорт и конфигурация при получаване
183
4
4

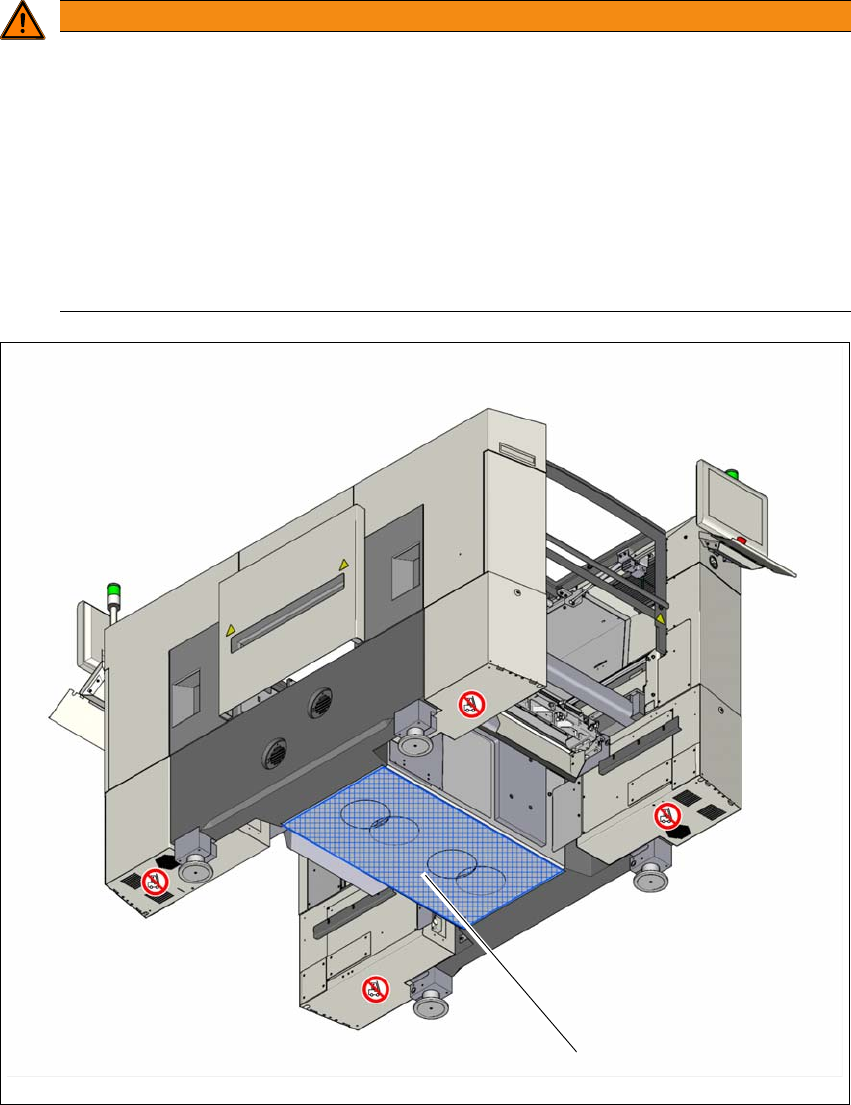

Фиг. 4.1 - 3 Опорни повърхности - Вилици успоредно на платките - Посока на транспорт
(1) Опорна повърхност за вилиците на мотокара
ПРЕДУПРЕЖДЕНИЕ
Опасност от повреда в резултат на едностранно натоварване!
Едностранно натоварване на краката на машината например в резултат на накла-
няне на автомата може да доведе до деформация на захващането на краката на
машината.
Внимавайте за това, че вилиците при повдигане на автомата трябва да бъдат
натоварени равномерно.
Използвайте твърда подложка между вилиците и автомата.
При повдигането на автомата трябва да има второ лице, което да наблюдава и
да се увери, че автоматът не се накланя настрани.
(1)
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.1 Транспорт и конфигурация при получаване От софтуерна версия SR.710.0 Издание 12/2016
184
4.1.5.4 Какво трябва непременно да спазвате при транспорт
4
ПРЕДУПРЕЖДЕНИЕ
Опасност от увреждане!
Резбите за краката на машината в рамката на автомата могат да бъдат повредени
при търкане в земята или удари.
При транспортиране непременно внимавайте за това, всички крака на маши-
ната да се придвижват свободно над земята.
