4.2.3 Мрежово захранване
4

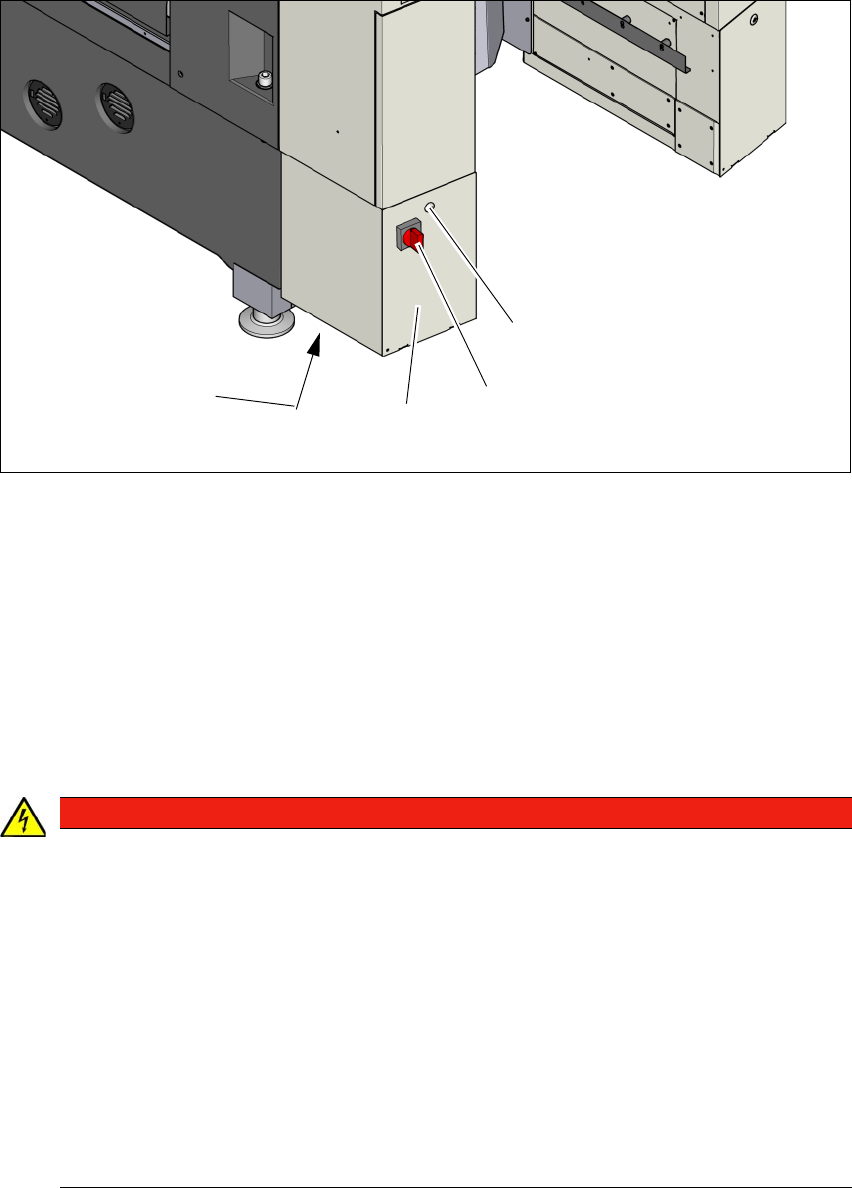

Фиг. 4.2 - 3 Положение на електрозахранването в автомата
(1) Страничен капак
(2) Блокиране
(3) Главен превключвател с подсигуряване срещу повторно включване
(4) Електрозахранване зад капака
(5) Кабел за свързване с мрежата
4.2.3.1 Указания за опасности
4
(1)
(2)
(3)
(4)
ОПАСНОСТ
Опасност от напрежение!
Автоматът се захранва с 3 x 360 V~ до 3 x 480 V ± 10 %, 50/60 Hz или опционално с
3 x 200 V~ до 3 x 240 V~ ± 10 %; 50/60 Hz мрежово напрежение. В резултат на това
части от това съоръжение провеждат опасни за живота напрежения - също и при из-
ключен главен превключвател.
Неправилното боравене с този автомат може да доведе до смърт или тежко телесно
нараняване, както и до значителни
материални щети.
Поради това спазвайте валидните предписания за предотвратяване на инци-
денти и DIN нормите (в частност EN 60204, част 1 или IEC 60204, част 1), респ.
предписанията във Вашата страна.
Само квалифициран или обучен персонал трябва да отваря капаците на чекме-
джето с електрозахранването.
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.2 Инфраструктура на мястото за поставяне
189
4.2.3.2 Проверка на мрежовото захранване
Проверете, дали мрежовото захранване съответства на предписаните машинни специфи-
кации (вижте таблицата в раздел 3.2
, страница 102).
4
4.2.3.3 Кабел за мрежово захранване - спецификация
За кабела за мрежовото захранване на автомата важат следните спецификации:
– Кабел 5 x 4 mm² 5 x 25 A с CEKON щепсел (3 x 360 V~ до 3 x 480 V~)
– Кабел 5 x 4 mm² 3 x 16 A (3 x 200 V~ до 3 x 240 V)
Цветното кодиране на проводниците зависи от страна на предназначение на потребителя
на съоръжението.
4
4
УКАЗАНИЕ
Върхови натоварвания в електрозахранването
Поради технически причини в електрозахранването се появяват върхови натоварва-
ния.
При нужда съгласувайте мрежовия импеданс с Вашето електроснабдително
дружество.
ПРЕДУПРЕЖДЕНИЕ
Сечение и дължина на кабела за мрежово захранване
Сечението и дължината на кабела за мрежово захранване влияят на Short Circuit
Current Rating (SCCR) на машината.
При смяна на кабела за мрежово захранване Вие не трябва нито да увеличавате се-
чението на кабела, нито да намалявате дължината на кабела.
ПРЕДУПРЕЖДЕНИЕ
Еднозначно обозначаване на електрическите проводници!
Електрическите проводници до всеки отделен автомат и до монтираните опции (на-
пр. WPC5/WPC6) трябва да са обозначени еднозначно и да могат да се причисляват
без съмнения.
Важат предписанията на страната, в която се използва автоматът.
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.2 Инфраструктура на мястото за поставяне От софтуерна версия SR.710.0 Издание 12/2016
190
4.2.3.4 Мрежова връзка - конфигурация при доставка
В зависимост от мрежовото захранване мрежовата връзка при доставка се конфигурира по
съответния начин.
– Машината е конфигурирана за напрежения 3 x 200 V~ до 3 x 240 V~ ± 10 %; 50/60 Hz.
Върху машината се намира кабелът за свързване с мрежата БЕЗ щепсел. 4
4
Фиг. 4.2 - 4 Обозначение на проводниците на кабела за свързване с мрежата
– Машината е конфигурирана за напрежения 3 x 360 V~ до 3 x 480 V ± 10 %, 50/60 Hz.
Върху машината се намира кабелът за свързване с мрежата с Cekon щепсел. 4
4
Фиг. 4.2 - 5 Конфигурация на Cekon щепсела
1 = (L1): Фаза за трифазен ток
2 = (L2): Фаза за трифазен ток
3 = (L3): Фаза за трифазен ток
4 = (N): Неутрален проводник
зелено/жълто = (PE): предпазен провод-
ник
PE
L1
L2
L3
N
