4.2.3.4 Мрежова връзка - конфигурация при доставка
В зависимост от мрежовото захранване мрежовата връзка при доставка се конфигурира по
съответния начин.
– Машината е конфигурирана за напрежения 3 x 200 V~ до 3 x 240 V~ ± 10 %; 50/60 Hz.
Върху машината се намира кабелът за свързване с мрежата БЕЗ щепсел. 4
4

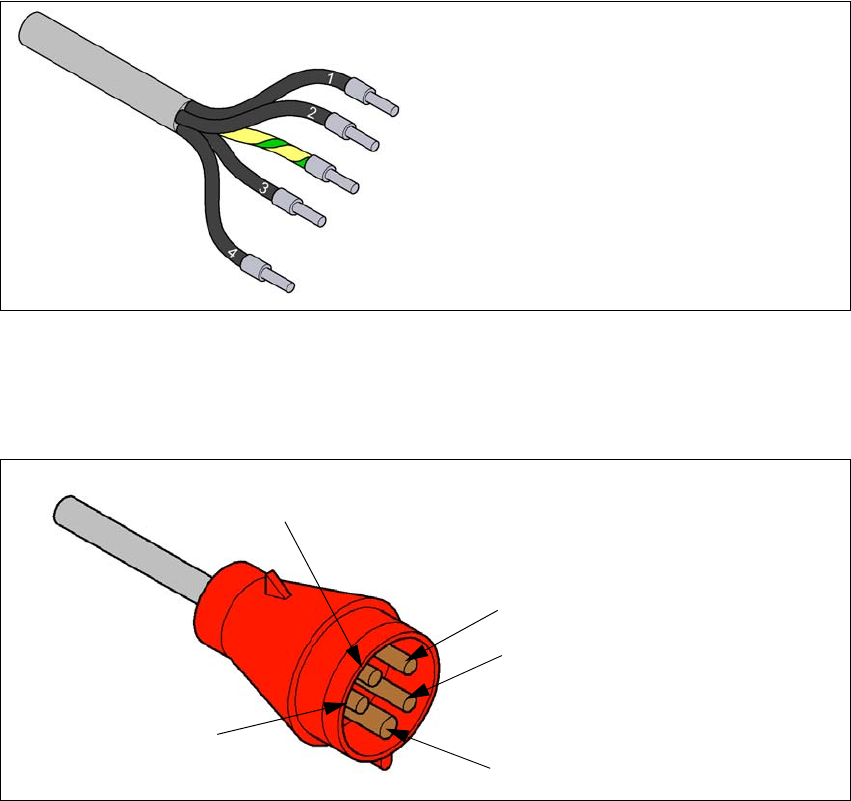

Фиг. 4.2 - 4 Обозначение на проводниците на кабела за свързване с мрежата
– Машината е конфигурирана за напрежения 3 x 360 V~ до 3 x 480 V ± 10 %, 50/60 Hz.
Върху машината се намира кабелът за свързване с мрежата с Cekon щепсел. 4
4
Фиг. 4.2 - 5 Конфигурация на Cekon щепсела
1 = (L1): Фаза за трифазен ток
2 = (L2): Фаза за трифазен ток
3 = (L3): Фаза за трифазен ток
4 = (N): Неутрален проводник
зелено/жълто = (PE): предпазен провод-
ник
PE
L1
L2
L3
N
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.2 Инфраструктура на мястото за поставяне
191
4.2.3.5 Свързване на кабела за мрежово захранване
4

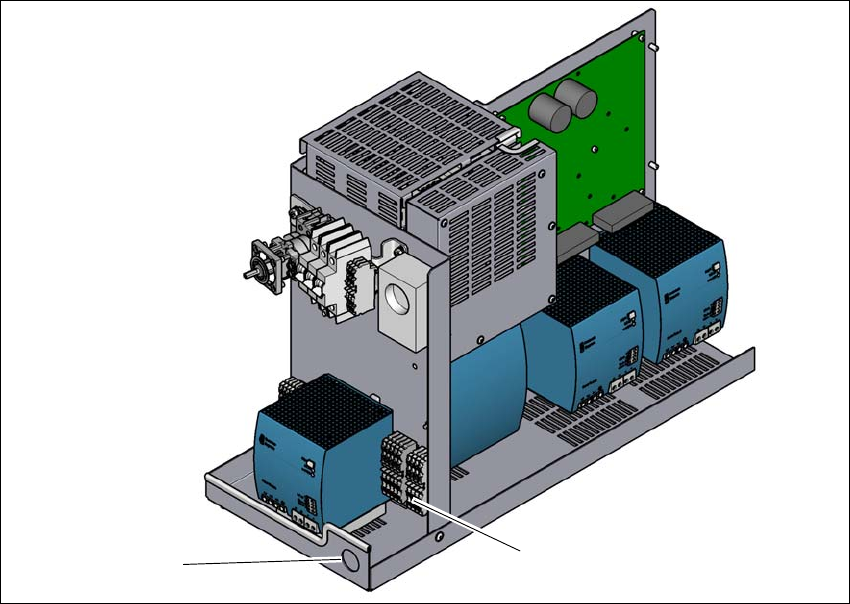

Фиг. 4.2 - 6 Клемно поле за връзката на кабела за мрежово захранване
(1) Клеми за свързване към мрежата (X94) за електрозахранващия кабел
(2) Отвор на електрозахранването с кабелно винтово съединение
Кримпнете на всеки край на проводник по една обвивка за край на проводник.
Развийте гайката на кабелното винтово съединение (Поз. 2).
Прекарайте кабела за мрежово захранване през кабелното винтово съединение (Поз.
2) до клемите за свързване към мрежата X94 (Поз. 1).
Захванете кабела към клемите за свързване към мрежата X94 (Поз. 1)
(L1): Фаза за трифазен ток 4
(L2): Фаза за трифазен ток 4
(L3): Фаза за трифазен ток 4
(N): Неутрален проводник 4
(PE): Предпазен проводник PE 4
Погрижете се за достатъчно голям радиус на огъване. Проводниците не трябва да се
пречупват.
Затегнете кабелното винтово съединение на ръка.
(1)
(2)
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.2 Инфраструктура на мястото за поставяне От софтуерна версия SR.710.0 Издание 12/2016
192
4.2.4 Преглед на фините предпазители
4
Фиг. 4.2 - 7 Преглед на фините предпазители
4
Предпазите
ли
Компоненти Ток [A] Напрежение
[V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Разпределител/Прекъсване на
захранването
6,3 24
F5 РС на станция 6,3 27
