4.2.4 Преглед на фините предпазители
4

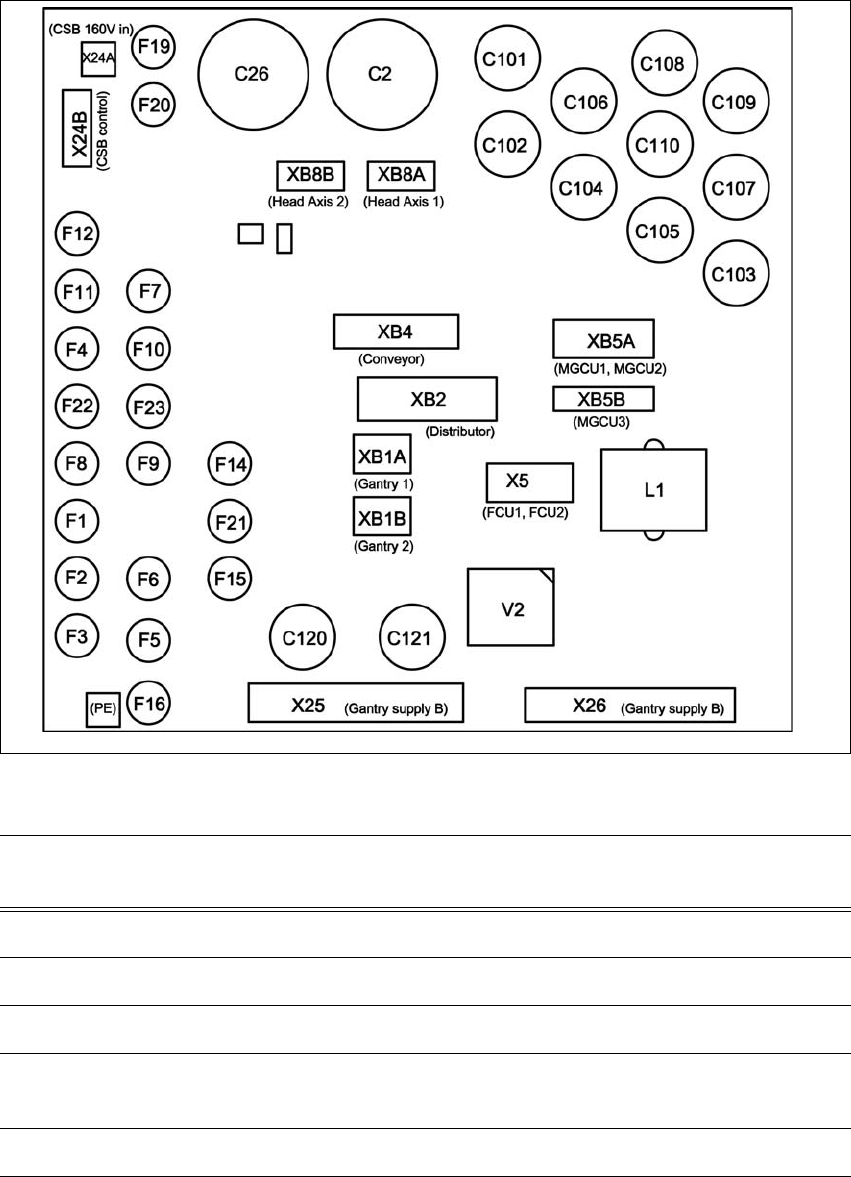

Фиг. 4.2 - 7 Преглед на фините предпазители
4
Предпазите
ли
Компоненти Ток [A] Напрежение
[V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Разпределител/Прекъсване на
захранването
6,3 24
F5 РС на станция 6,3 27
Ръководство за експлоатация SIPLACE SX1/SX2 4 Поставяне и пуск в експлоатация
От софтуерна версия SR.710.0 Издание 12/2016 4.2 Инфраструктура на мястото за поставяне
193
F6 РС с опции 6,3 27
F7 Управление на фидера 6,3 24
F8 Y сензорен модул 1 6,3 27
F9 Y сензорен модул 2 6,3 27
F10 Вътрешно 6,3 24
F11 SSK готов CSB 6,3 24
F12 CSB захранване 6,3 24
F14 Главно захранване 16,342
F15 Главно захранване 26,342
F16 Задвижвания на фидер 6,3 42
-- -- -- --
-- -- -- --
F19 Главна ос 16,3160
F20 Главна ос 26,3160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
Предпазите
ли
Компоненти Ток [A] Напрежение
[V]
4 Поставяне и пуск в експлоатация Ръководство за експлоатация SIPLACE SX1/SX2
4.3 Поставяне на автомата От софтуерна версия SR.710.0 Издание 12/2016
194
4.3 Поставяне на автомата
4.3.1 Предупредителни указания
4
4
4
4
4
ПРЕДУПРЕЖДЕНИЕ
Спазвайте валидните предписания за безопасност!
Само на техници на SIPLACE или на сертифицирани лица е позволено да поставят
и пускат в експлоатация автомата.
Спазвайте валидните предписания за безопасност за транспорта на тежки то-
вари.
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване при монтажни работи от долната страна на автомата!
При монтажни работи от долната страна на автомата съществува опасност от нара-
няване.
Подсигурете автомата допълнително чрез подходящи мерки. Само мотокар
като опора не е допустим.
ПРЕДУПРЕЖДЕНИЕ
Опасност от нараняване при монтажни работи!
Грешно позициониране на порталите по време на монтажа ограничава свободата
на главата и може да доведе до наранявания.
Внимавайте за това, порталите да са позиционирани над областта за транспорт
на платки.
ПРЕДУПРЕЖДЕНИЕ
Настройка на височината на автомата!
За настройка на височината на автомата са необходими две лица:
– едното лице извършва необходимите монтажни работи
– другото лице наблюдава стабилността на позицията на повдигнатия авто-
мат при монтажа.
ПРЕДУПРЕЖДЕНИЕ
Опасност от притискане!
При транспорта на автомата съществува опасност от притискане на краката.
Носете специални подсилени обувки.
